外六角外螺纹中空连接接头结构设计

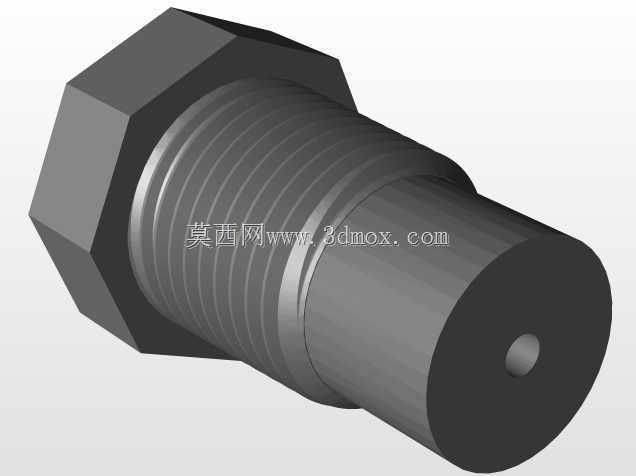

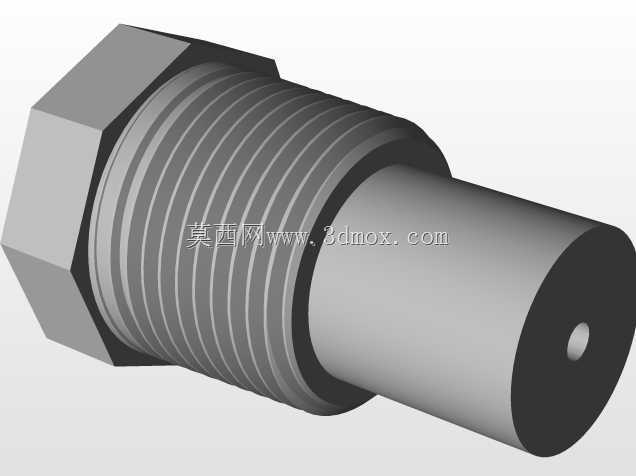

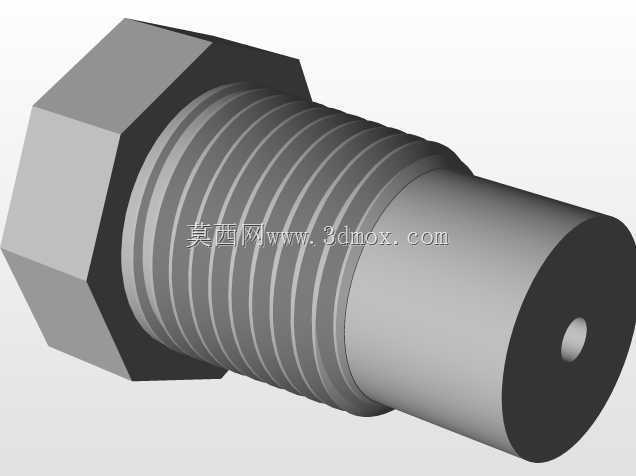

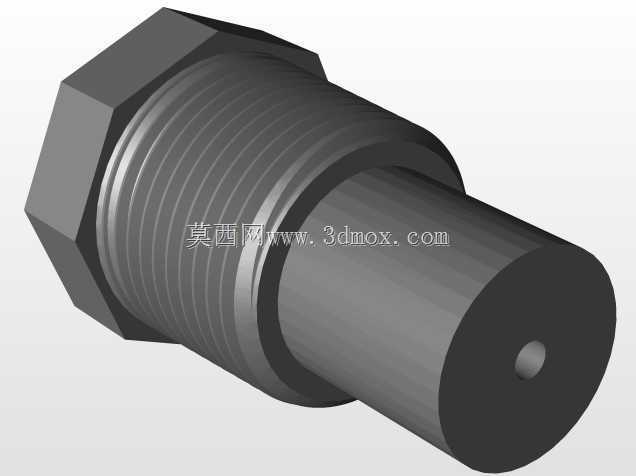

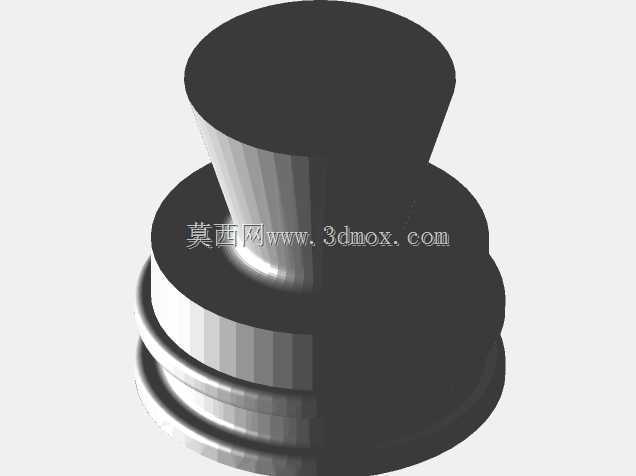

　　这款外六角外螺纹中空连接接头，是流体管路系统、小型液压回路、气动传输线路中极为常用的对接零件，日常在车间做设备改造、小型液压站搭建、气动工装布设时，经常会用到这类结构的接头来完成不同通径管路的硬密封对接，很多时候设备上的传感器安装座、测压点引出接口也会采用同款结构来做转接。从结构设计逻辑来看，接头整体采用三段式同轴布局，一端是标准外六角扳拧结构，六角的对边尺寸严格匹配对应螺纹规格的标准扳手套合尺寸，安装时可以用普通开口扳手、套筒扳手直接施加拧紧力矩，六角端面做了微小的倒角处理，避免装配时刮伤密封垫片或者对接面的镀层，也能减少扳手滑脱的概率。中间段是连续的外螺纹结构，螺纹牙型采用标准公制或英制管螺纹设计，

　　牙距匹配常规管路连接的密封要求，螺纹段的长度预留了足够的拧入深度，既可以保证拧入对应内螺纹基座后有足够的啮合扣数来承受管路内的流体压力，也能留出足够的空间缠绕生料带或者加装组合密封垫圈，避免出现渗漏问题。另一端是光滑的圆柱导向段，圆柱段的外径比螺纹小径略小，装配时可以先插入对接的管路内孔做导向，避免螺纹对位不准出现错牙、滑丝的问题，圆柱段最末端的中心位置开有轴向的中心通孔，通孔的通径根据额定流量做了匹配设计，既不会因为通径过小造成流体节流损失，也不会因为通径过大削弱接头整体的结构强度，通孔的入口处做了微小的倒角，去除机加工产生的毛刺，避免流体长期冲刷毛刺脱落造成管路下游的阀件、喷嘴堵塞。从安装边界来看，

　　这类接头的六角头部厚度控制在合理范围，不会因为头部过厚造成相邻安装位的干涉，螺纹段的收尾处做了退刀槽设计，保证接头可以完全拧入基座的螺纹孔内，让六角端面能够完全贴合基座的密封面，保证密封可靠性。实际选型使用时，这类接头可以适配多种工况，不管是低压的气动回路、常温的水路循环，还是中压的液压油路传输，只要匹配对应压力等级的密封件，都能实现稳定的连接效果，很多时候在做非标设备的气路布局时，会在设备的安装面板上批量布置这类接头，作为外部气源接入、气缸气路引出的接口，六角结构在面板外侧，方便后期维护时拆卸更换，不需要拆开设备外壳就能完成接头的检修。建模过程中需要重点保证三段结构的同轴度，尤其是中心通孔和外螺纹的同轴度，如果同轴度偏差过大，

　　装配后会出现接头偏斜，管路对接后产生额外的安装应力，长期受振动影响容易出现螺纹松动或者密封失效的问题；另外螺纹的牙型精度需要符合标准公差要求，过松会造成密封失效，过紧则会导致装配困难，甚至拧入时损坏基座的内螺纹。光滑圆柱段的表面粗糙度需要控制在合理范围，过于粗糙会在插入导向时刮伤对接管路的内孔密封面，过于光滑则会增加不必要的机加工成本。这类接头的材质通常根据使用工况选择，普通气动、水路场景可以采用镀锌碳钢材质，成本低且有基础的防锈能力；腐蚀介质或者潮湿工况可以采用304不锈钢材质，耐锈蚀能力更强；有轻量化需求的场景也可以采用铝合金材质加工，重量更轻且不会生锈。在做管路布局设计时，需要提前核算接头的整体长度，确认拧入基座后外露的长度不会和周边的管路、钣金护罩、运动部件产生干涉，尤其是在设备内部空间紧凑的位置，要预留出扳手操作的空间，避免后期装配时扳手无法卡入六角头部完成拧紧操作。另外中心通孔的通径选择需要匹配管路的额定流量，比如气动回路中如果通径过小，会造成气路压损过大，气缸动作速度达不到设计要求；液压回路中通径过小则会造成油路节流发热，影响系统的整体稳定性。
