Boilermaking教学用直升机简化结构设计

　　该直升机结构模型面向Boilermaking铆焊实训教学设计，整体采用钣金拼接成型思路，完全贴合铆焊加工的工艺逻辑，没有采用常规航空模型的曲面蒙皮一体成型方案，所有外露结构均拆分为可通过卷板、折弯、焊接工序加工的平板与弧板单元，适配职业院校铆焊专业的实操教学场景，可作为学员识读钣金展开图、练习拼接定位、掌握焊接变形控制的实训载体。

　　从实际用途来看，该模型并非用于飞行性能验证，而是聚焦铆焊加工全流程的技能训练，学员可参照三维结构完成各部件的下料、成型、组对、焊接工序，最终拼装出完整的直升机外形，在实操过程中掌握不同厚度板材的焊接参数选择、弧面构件的拼接定位技巧、长条形构件的焊接变形校正方法，弥补纯理论教学中工艺落地性不足的问题。

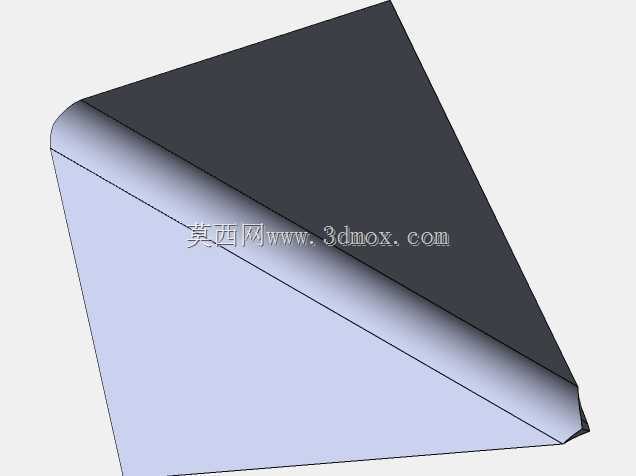

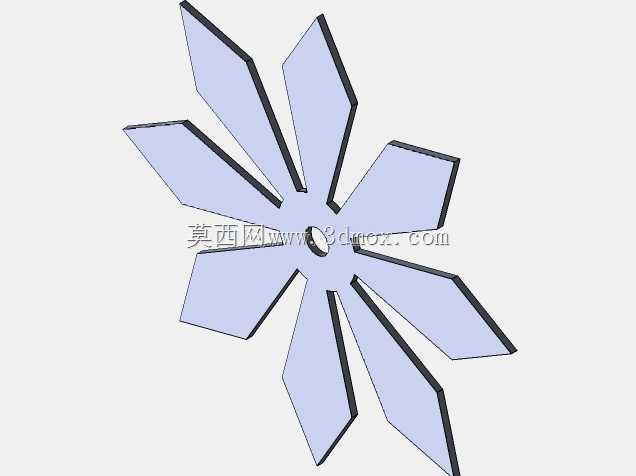

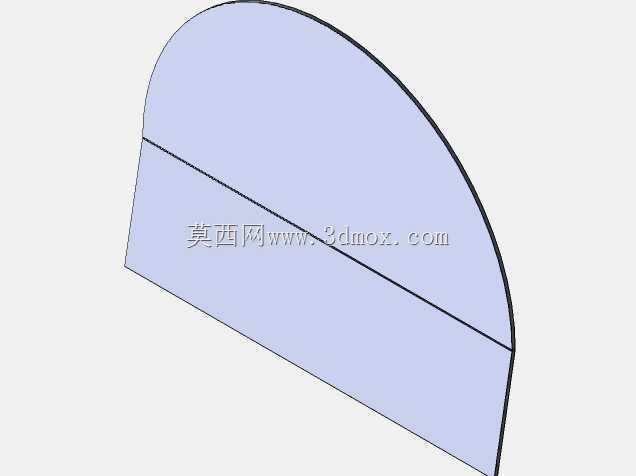

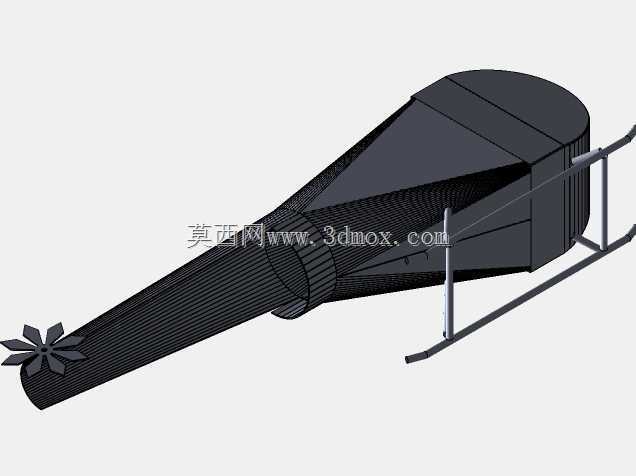

　　功能特性上，模型还原了直升机的核心外形识别特征：尾部设置八叶尾桨结构，机身采用前窄后宽的流线型锥段过渡，尾部末端为圆柱段结构，下部设置滑橇式起落架，所有部件的连接节点均设计为外露焊接接头，没有隐藏式连接结构，方便学员观察每一条焊缝的位置与成型要求；尾桨部分采用独立的片状构件拼接，可单独作为小型钣金构件的焊接练习模块，起落架采用圆管弯折成型，与机身的连接位置设计了贴合机身弧面的支撑接头，还原了实际构件连接时的贴合面处理要求。

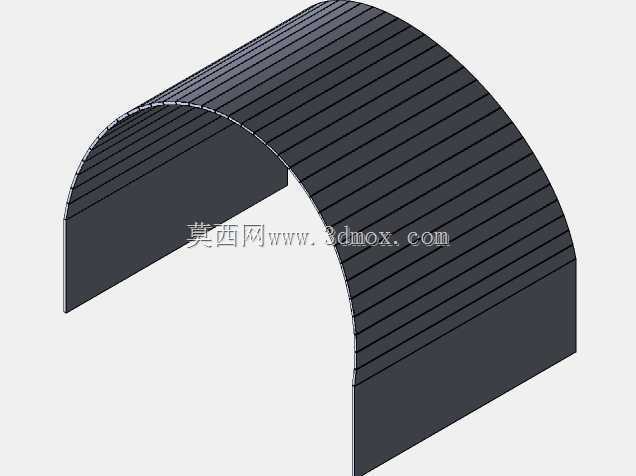

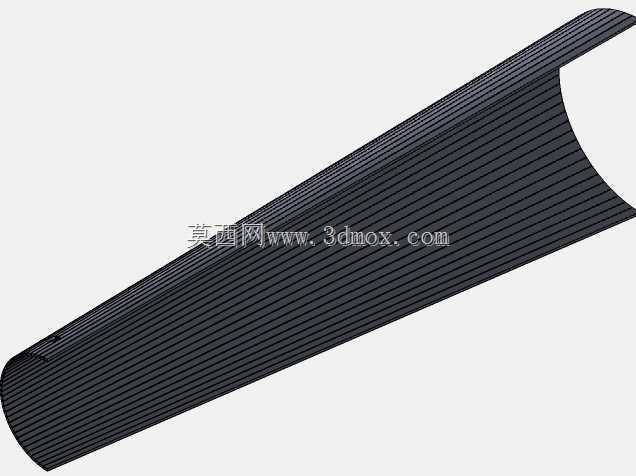

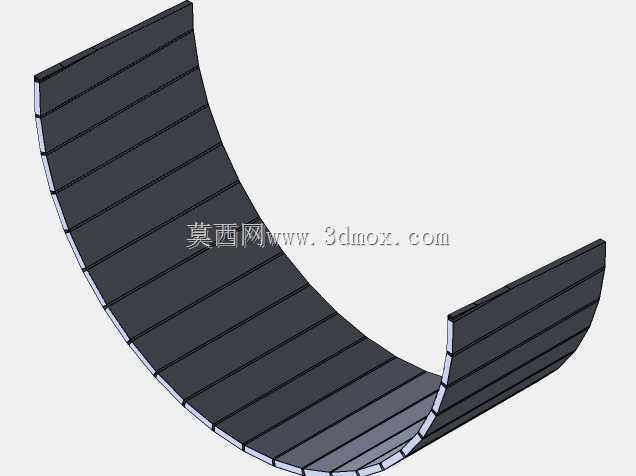

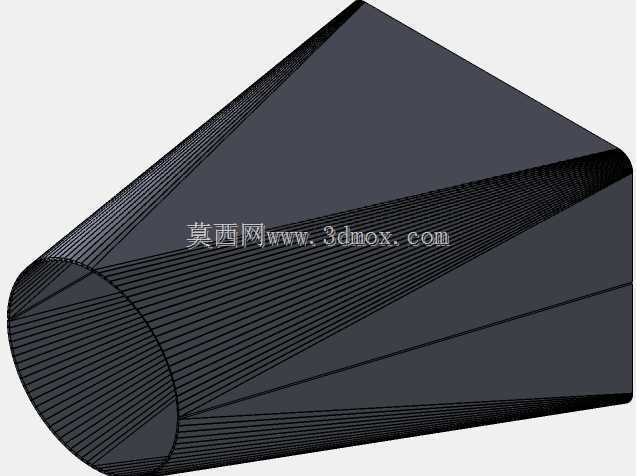

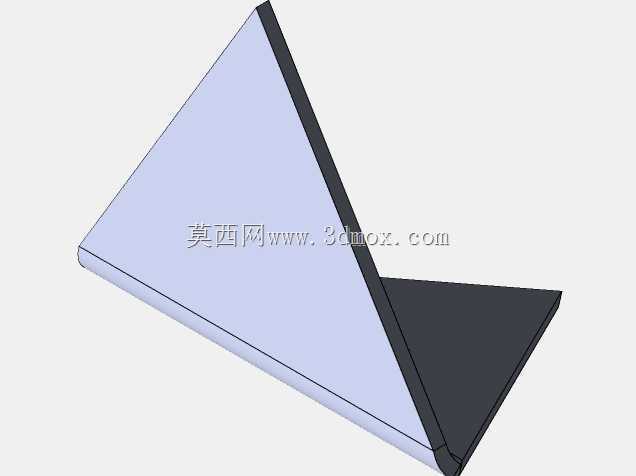

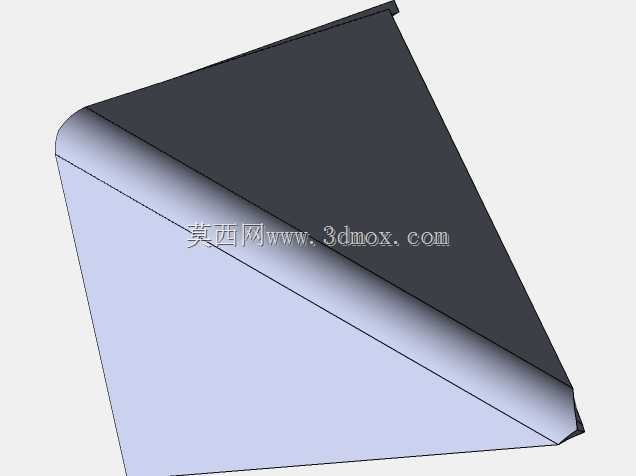

　　设计思路上完全围绕铆焊加工的便利性展开，机身主体的锥段部分拆分为多块梯形板材，每块板材的折弯半径均匹配常规卷板机的加工范围，没有过小的折弯圆角导致加工难度陡增；所有焊缝均设置为外侧连续焊，不需要在构件内部进行焊接操作，降低实训过程中的操作难度；各部件的尺寸公差预留了焊接收缩余量，学员在组对时可直观感受到焊接收缩对最终装配精度的影响，掌握预留余量的计算逻辑。

　　外形尺寸与安装边界方面，模型整体长度控制在1.2米左右，最大直径位于机身尾部圆柱段，约为0.3米，尾桨直径约0.2米，滑橇式起落架的横向跨度约0.28米，整体放置在常规实训工作台即可完成全部拼装焊接操作，不需要额外的大型工装支撑；起落架的底部设计为平面接触结构，放置在水平地面时可保持稳定，不需要额外的固定夹具即可完成大部分焊接工序，机身各段的拼接位置均设置了定位止口，组对时不需要复杂的测量即可快速对齐，降低实训过程中的定位辅助时间。

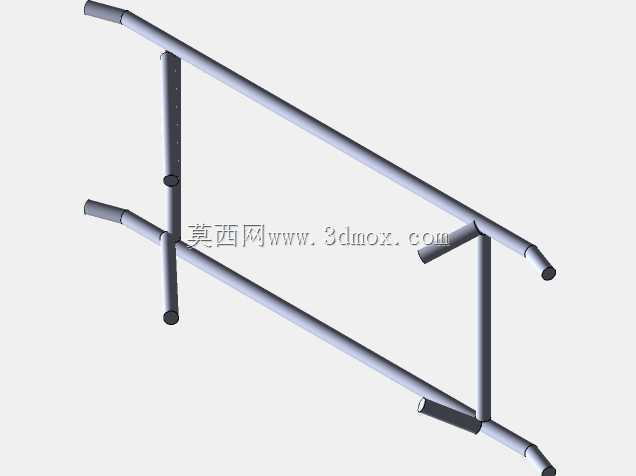

　　从结构细节来看，机身尾部的圆柱段与锥段的连接位置设计了环形对接接头，学员可练习环缝焊接的操作技巧，尾桨与尾梁的连接位置设计了法兰式对接结构，可练习法兰盘的焊接与同轴度校正；滑橇起落架的两个纵梁通过两根垂直支撑杆与机身连接，支撑杆与机身、纵梁的连接均为角接接头，可练习不同位置角焊缝的焊接操作，整个模型覆盖了平焊、立焊、横焊、环缝焊接等多种焊接位置，同时包含了平板拼接、弧板拼接、管板连接、管管连接等多种接头形式，完全满足铆焊基础实训的教学需求。

　　不同于仿真航模对气动外形的高精度要求，该模型的所有曲面均采用近似圆弧过渡，在不影响外形识别度的前提下最大限度降低了钣金成型的难度，学员不需要掌握复杂的曲面成型工艺即可完成加工，适合入门阶段的技能训练；各部件的板材厚度统一选用3mm低碳钢板，匹配常规实训车间的焊接设备参数，不需要针对不同厚度调整过多的焊接工艺参数，让学员将注意力集中在接头组对与焊缝成型的核心技能点上。
