卧式螺旋输送搅拌一体化设备结构

　　在粉体、颗粒状物料的连续加工产线中，单一功能的输送或搅拌设备往往需要额外对接段、转接料斗来衔接工序，不仅会增加产线的占地长度，还容易在转接位置出现物料残留、堵料的问题，这款卧式一体化设备正是针对这类痛点做的结构整合，把输送与搅拌功能集成在同一筒体内，省去了中间转接环节。从实际应用场景来看，这类设备常出现在食品粉料加工、建材粉体混配、化工小颗粒原料预处理的工段，既可以承接上游料仓落下的单一物料，在筒内完成输送过程中的均化搅拌，也可以通过顶部的加料口投入第二种辅料，在输送推进的过程中完成两种及以上物料的初步混合，最后从端部下方的出料口把混合均匀的物料给到下游的包装、成型或者反应设备。设备的核心功能特性集中在筒体内部的组合结构，

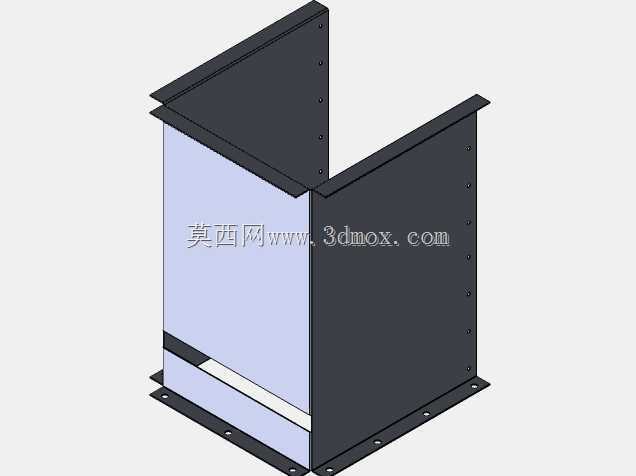

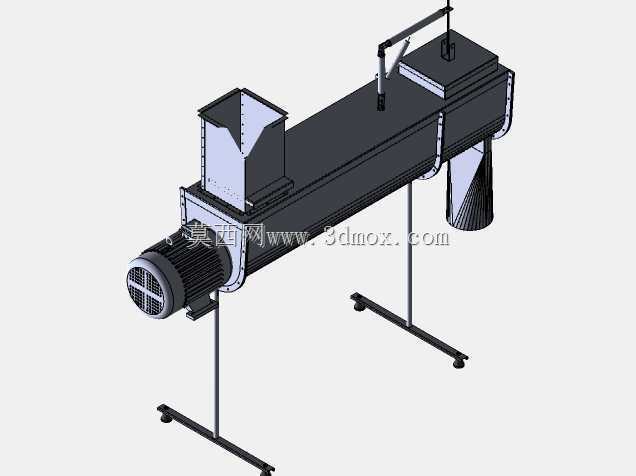

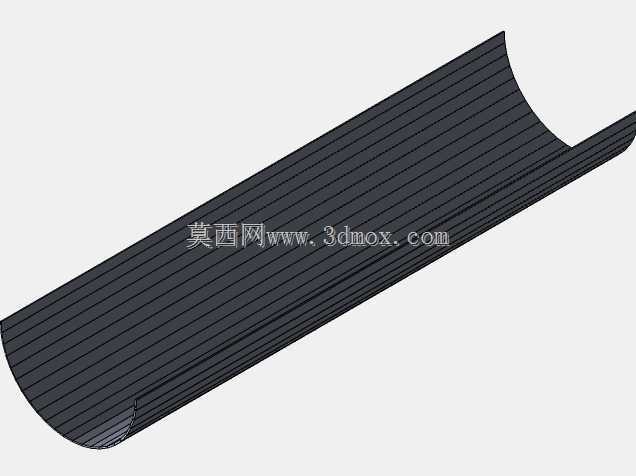

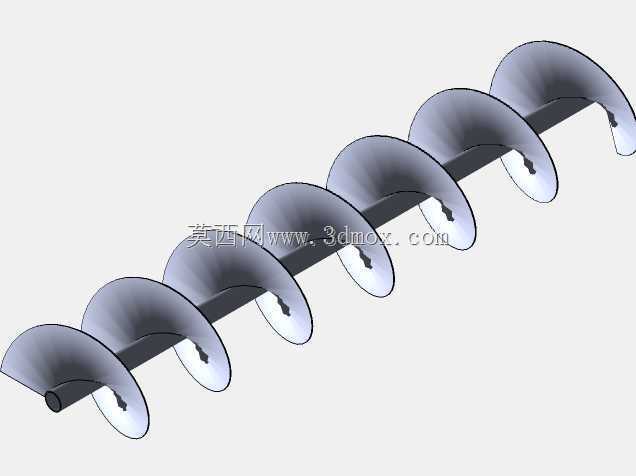

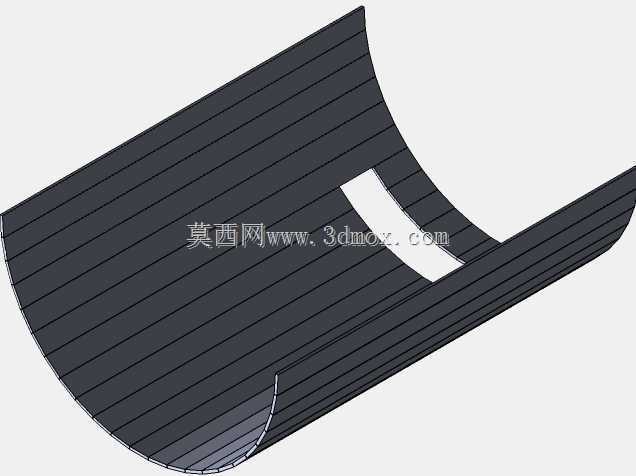

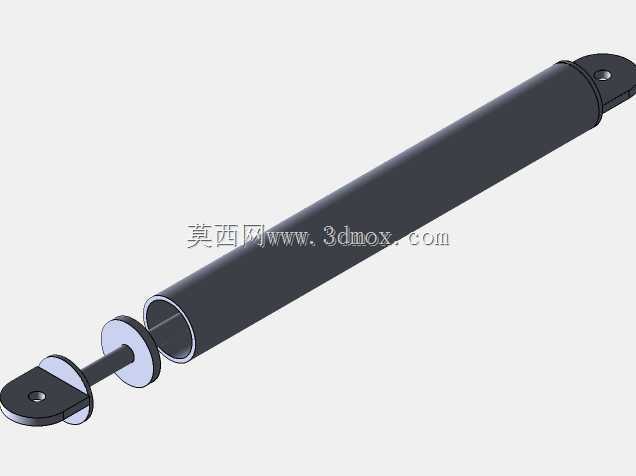

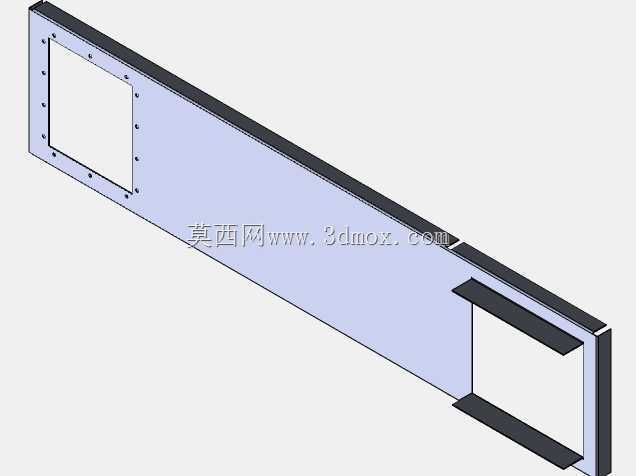

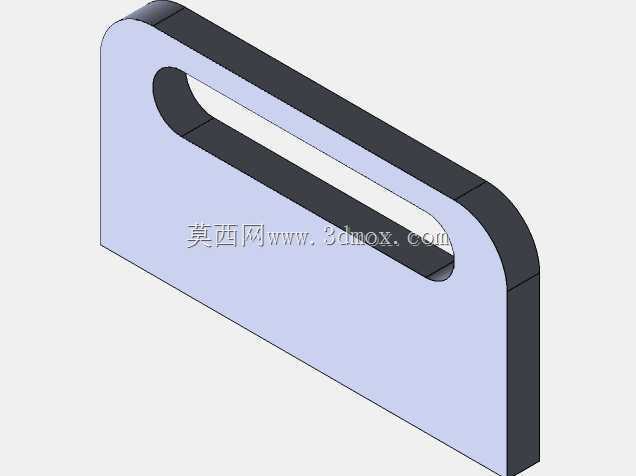

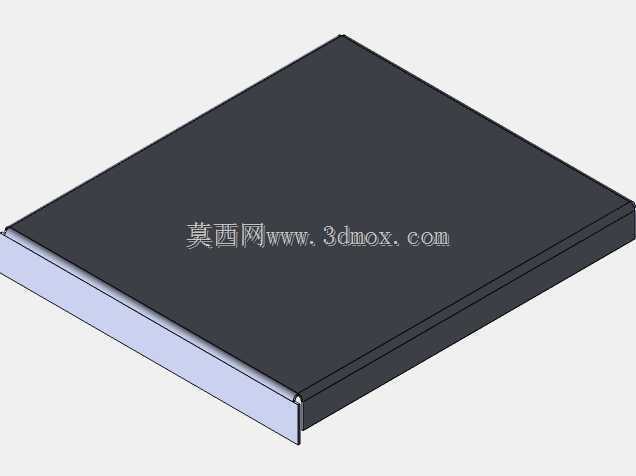

　　一端的驱动单元直接连接筒内的螺旋轴，螺旋叶片在推送物料沿筒体轴向移动的同时，轴上附带的搅拌桨叶会对物料进行径向翻动，避免物料出现分层、结拱的问题，尤其是针对流动性一般、容易抱团的粉体物料，这种边输送边搅拌的结构比分开布置输送和搅拌设备的混合均匀度更稳定，也不会出现物料在转接位置的积压变质问题。从设计思路上看，整体采用卧式长筒体结构，进料口设置在筒体靠驱动端的顶部位置，做了扩口式的料斗结构，方便上游料仓落料或者人工、机械投料，料斗内部还做了导流斜板，避免物料直接冲击螺旋轴造成轴系负载突变；筒体顶部靠出料端的位置设置了检查口，日常可以打开检查内部叶片的磨损情况，也可以在堵料的时候做疏通处理，检查口配套了快开式的压盖结构，

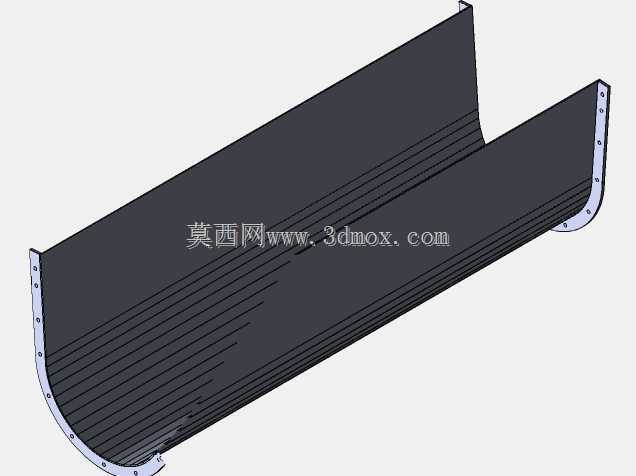

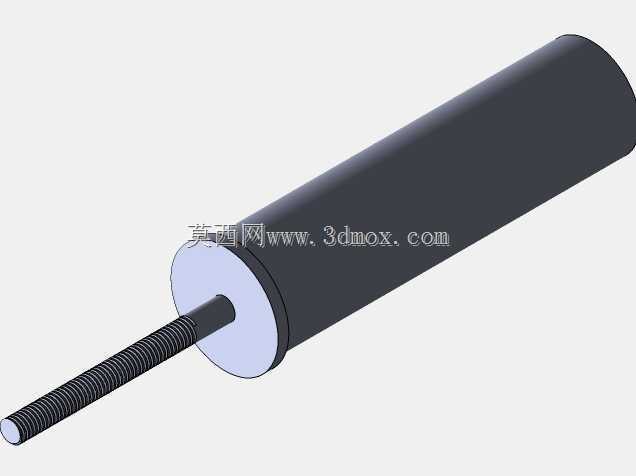

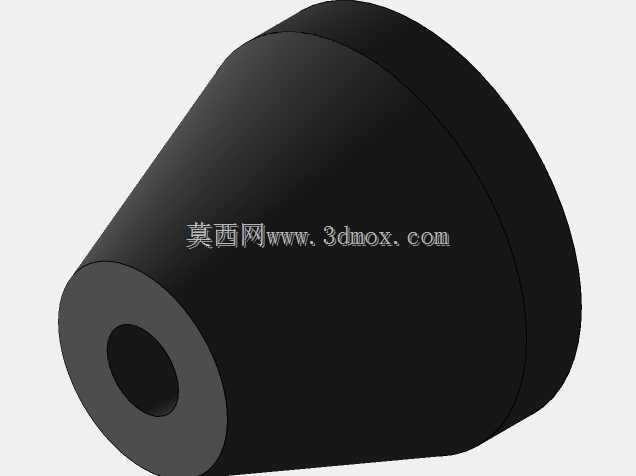

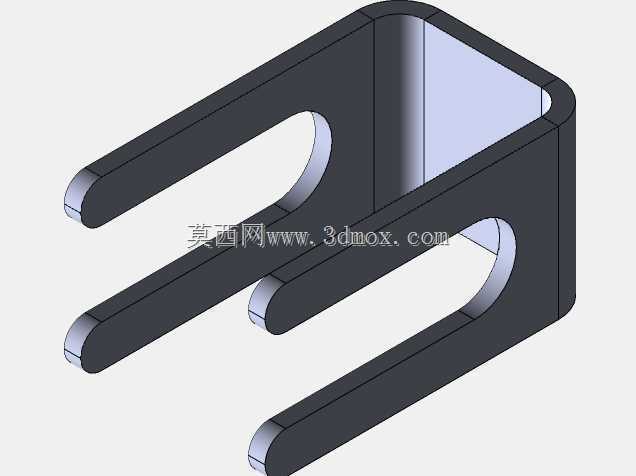

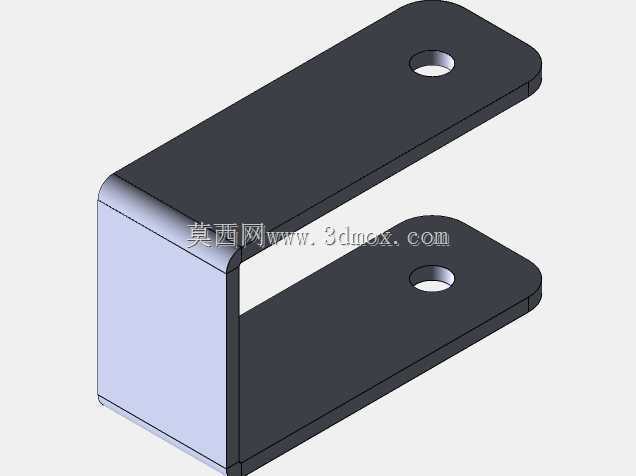

　　不需要额外工具就能开启，方便日常维护。设备的支撑采用独立的落地支架结构，两支支架分别布置在筒体靠近两端的位置，支架底部带可调脚杯，可以根据现场安装地面的平整度调整设备的水平度，避免螺旋轴因为筒体倾斜出现偏磨、一端负载过大的问题，支架的支腿采用型钢焊接结构，横向有连接杆做加固，保证设备运行过程中不会因为螺旋转动的反作用力出现晃动。安装边界方面，设备的轴向长度需要预留出驱动端电机的检修空间，也就是电机尾部要留出至少能抽出电机转子的操作距离，筒体的径向方向，进料口上方要留出对接料仓或者投料设备的空间，出料口下方要留出接料设备的安装高度，两侧支架的位置要避开地面的预埋管线、排水沟等结构，设备整体的重心落在两支支架的中间位置，

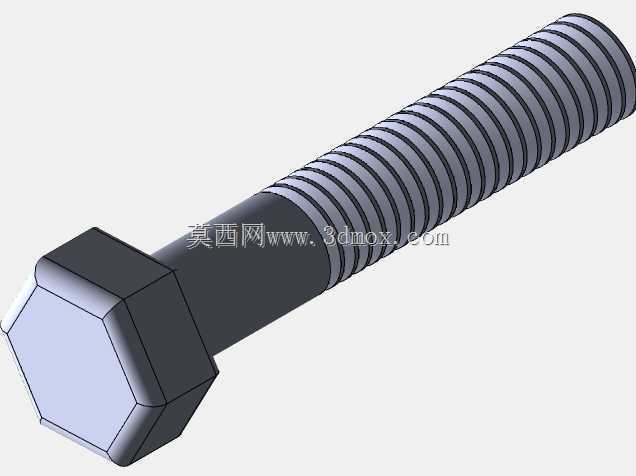

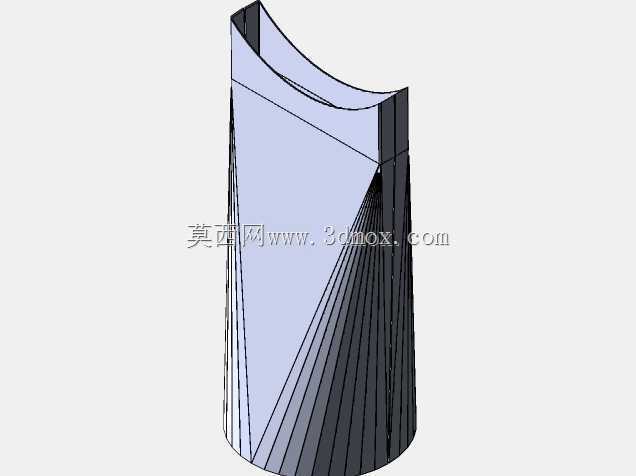

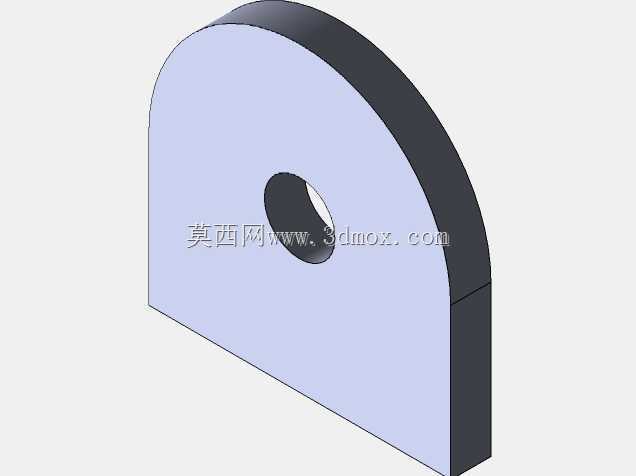

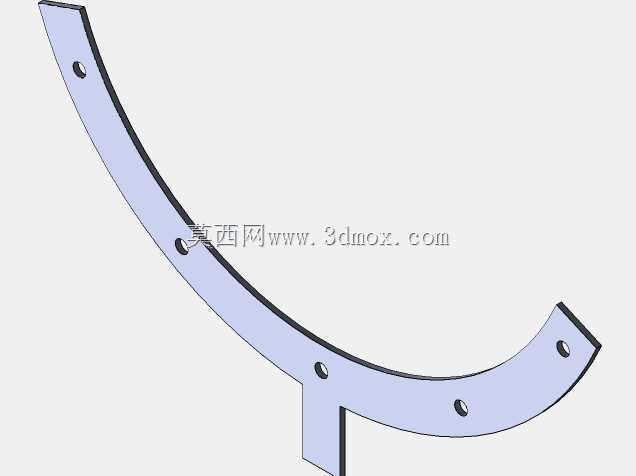

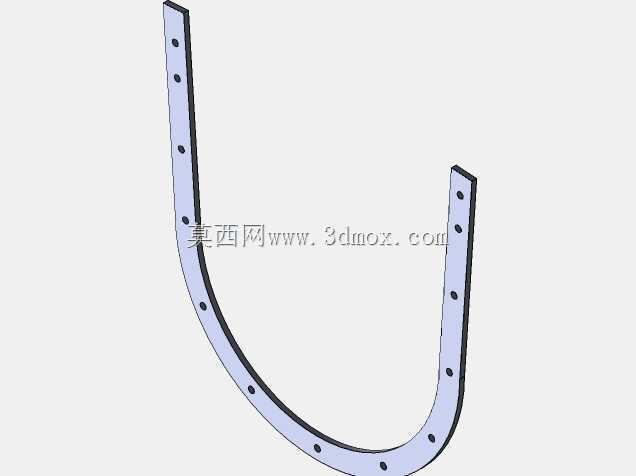

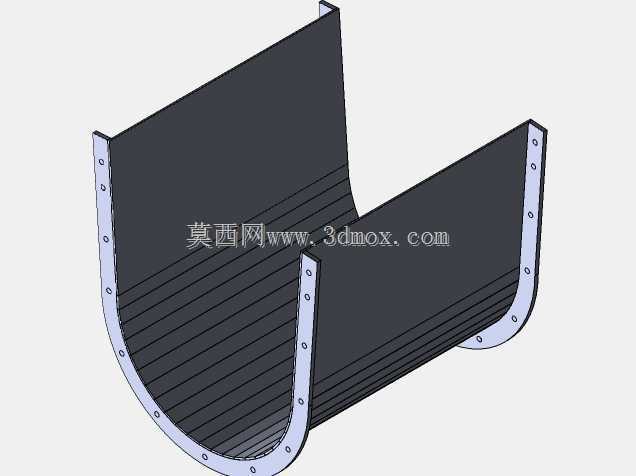

　　不需要额外做地脚螺栓固定，靠自重和脚杯的摩擦力就能满足运行稳定性要求，只有在处理大比重物料、驱动功率超过一定阈值的时候，才需要在支架底部打膨胀螺栓做二次固定。筒体的端盖采用法兰连接结构，密封件采用耐磨的橡胶材质，既可以防止粉体物料从端盖位置泄漏，也方便后期拆开端盖更换内部磨损的螺旋叶片或者搅拌桨叶，驱动端的轴承座采用外置式结构，避免粉尘进入轴承造成磨损，轴承座自带注油嘴，可以在不停机的状态下定期加注润滑脂，延长轴承的使用寿命。出料口采用锥形收口结构，能够让搅拌混合后的物料集中落下，不会在出料位置出现撒料、积料的问题，出料口的法兰尺寸可以根据下游设备的进料口尺寸做适配调整，不需要额外加装变径接头。
