P47机型发动机配套整流罩结构设计

　　做航模配套结构设计快十年，经手的发动机适配整流罩没有一百也有八十，这次拿到的Ziroli P47配套整流罩结构，是典型的复刻类航模适配部件，核心作用就是解决大排量航模发动机装机后的气动整流与安装干涉问题。很多刚接触像真航模设计的新人容易忽略整流罩的匹配逻辑，总觉得照着真机外形扫个轮廓就能用，实际装机的时候要么碰缸头、要么冷却风道不对飞十分钟发动机就过热，甚至高速飞行时罩体共振抖得把固定螺丝震松脱落，都是前期没把安装边界和功能需求捋清楚的问题。

　　这个整流罩的设计逻辑很务实，没有追求完全复刻真机的外形细节，而是优先围绕装机适配做调整，所有尺寸基准都是从玻璃纤维手工样机上实测取数，没有照搬真机的测绘数据——毕竟像真航模的缩放比例很难做到完全等比，尤其是发动机安装位的偏移量，真机的星型发动机缸体布局和航模用的单缸/双缸两冲程、四冲程发动机布局完全不同，硬套真机尺寸百分百会出干涉问题。设计时特意把发动机缸体的安装倾角做了预设，向下偏1.5度、向左偏1.5度，这个角度不是随便定的：向下的倾角是为了匹配航模飞行时的下拉角需求，抵消大油门下的抬头力矩，不用在发动机安装架上额外垫调整片，减少安装工序；向左的偏角是为了抵消螺旋桨旋转产生的反扭矩，避免飞直线时需要持续打副翼修正，降低飞手的操控负担。

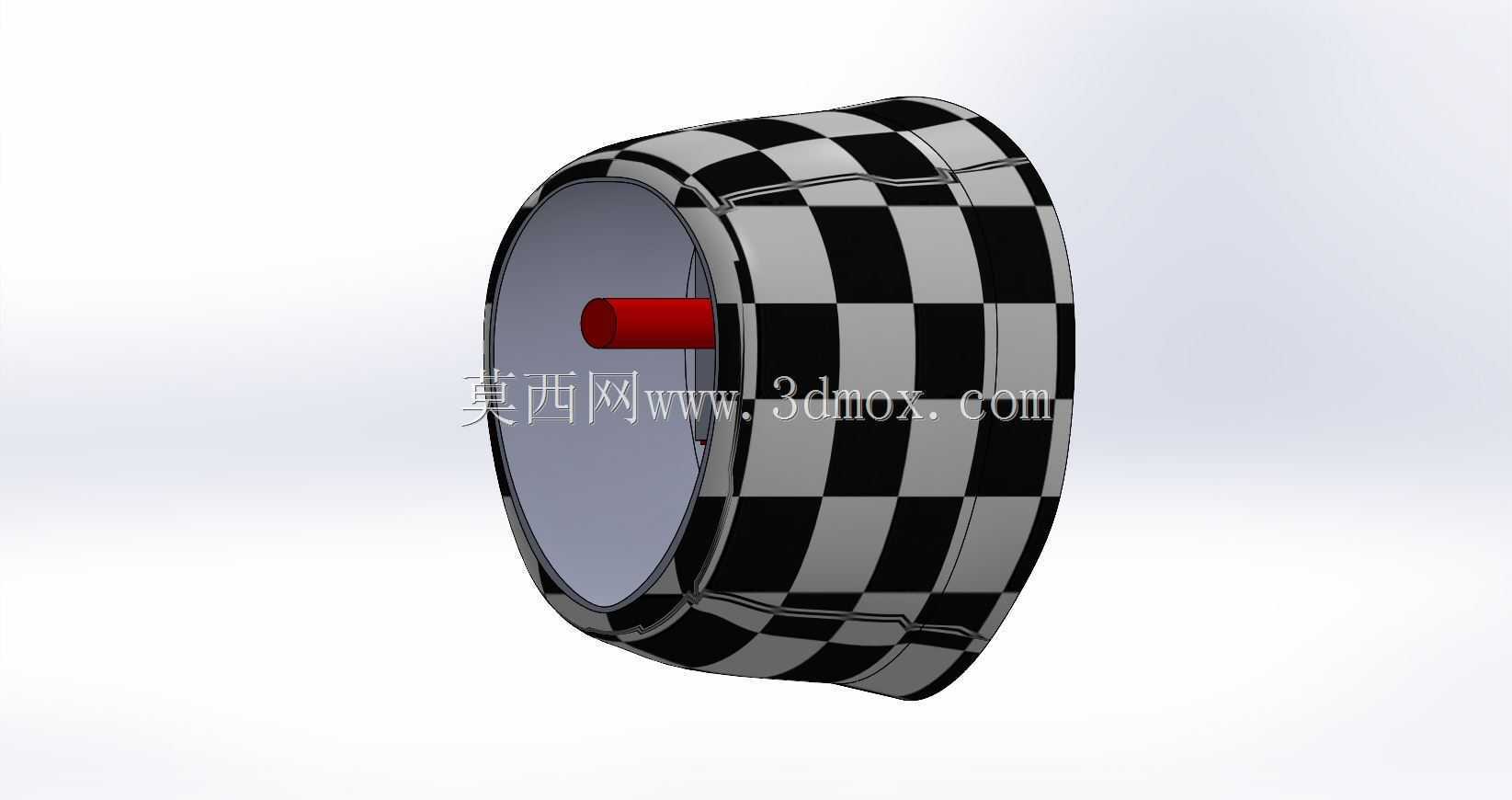

　　从结构外形看，罩体采用了渐变的环形曲面设计，前端进气口的直径刚好匹配常用的两冲程30cc-50cc航模发动机缸头散热需求，不会因为开口过大损失气动效率，也不会因为开口过小导致冷却风量不足。罩体的侧壁厚度做了等壁厚设计，适配玻璃钢或者碳纤维复合材料的手糊成型工艺，脱模斜度控制在1.2度，既不会因为斜度过大导致外形失真，也能保证手糊制作后顺利脱模，不会粘模损坏坯体。罩体后端的连接边做了一圈加厚的安装止口，宽度8mm，厚度比侧壁厚1.5mm，用来打固定螺丝连接到机身防火墙上，避免螺丝直接打在薄罩壁上出现开裂问题，止口上的安装孔位做了通用化设计，预留了长条形调节孔，允许前后有5mm的调整量，适配不同长度的发动机安装需求，不用每次换发动机就重新钻孔。

　　实际应用场景里，这类整流罩主要用在1/5比例的P47像真航模上，装机前需要先把发动机固定在防火墙上，调整好油针、排气管的位置，再把整流罩套上去比对，确认缸头、火花塞、排气管都不会和罩体内壁发生摩擦，尤其是高速振动时的位移量要留够至少3mm的间隙，避免磨穿罩体或者碰坏发动机部件。罩体内部预留的红色定位柱是用来对齐螺旋桨桨罩中心的，保证整流罩和螺旋桨的同轴度，偏差控制在0.5mm以内，不然高速旋转时会产生偏心振动，不仅影响飞行稳定性，长期振动还会导致罩体疲劳开裂。很多人装整流罩的时候只固定上下两个螺丝，实际上这个罩体的安装止口上建议均匀打6个固定点，每个点的间距不超过60mm，这样高速飞行时气流的冲击力会均匀分布在止口上，不会出现局部应力集中导致的罩体碎裂问题。

　　从设计思路上看，这个结构没有追求花哨的细节，所有的曲面调整、角度预设、安装余量都是围绕实际装机的痛点来的，比如罩体下部特意做了微幅的轮廓收窄，就是为了给起落架收放机构留出空间，很多同类整流罩设计时没考虑收放起落架的行程，装机后才发现起落架收起时会碰到罩体内壁，只能现场切割打磨，破坏了外形完整性。还有内壁的加强筋布局，在罩体的前后两端各做了一圈环形的隐形式加强筋，没有凸在外表面破坏像真度，又能提升罩体的整体刚性，减少飞行时的共振变形，毕竟1/5比例的航模飞行速度能到120km/h以上，整流罩承受的气动载荷不小，刚性不足的话很容易在高速下被气流压变形，甚至直接脱落打坏螺旋桨。

　　做这类航模部件的结构设计，最忌讳的就是脱离实际装机需求谈外形还原，这个整流罩的尺寸边界卡得很准，最大外径182mm，总长度126mm，适配的防火墙安装直径在160mm-168mm之间，只要是这个安装尺寸区间的P47像真机，不管用的是汽油两冲程发动机还是甲醇四冲程发动机，都能通过调整安装架的位置顺利装机，不需要对罩体做大幅度的切割修改。内壁的间隙设计也考虑了不同发动机的缸头尺寸，最宽处的内部净空有72mm，哪怕是加装了排气管弯头的发动机，也能有足够的安装空间，同时罩体前端的进气口能直接把导风气流引到发动机的散热鳍片上，飞行时的冷却效率比没有整流罩的时候还高，不会因为罩住发动机导致散热不良。
