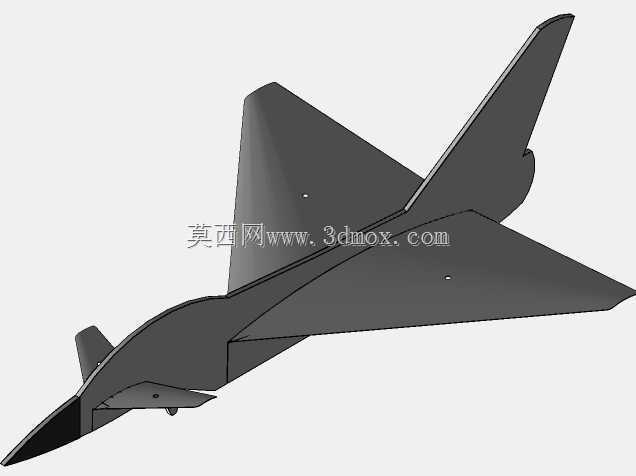

无动力滑翔版台风战机缩比实体模型

　　该模型还原了台风战斗机的无动力滑翔改型构型，在航模实训、航空科普场景中可作为气动验证载体使用，也可用于高校航空类专业的低速风洞教学演示，帮助学习者直观理解鸭式布局的升力特性与操纵逻辑。从实际用途来看，该构型去掉了动力系统相关的结构冗余，整体重心经过配平调整，可适配手掷、弹射等多种无动力起飞方式，在户外开阔场地完成滑翔飞行时，能够直观展示三角翼结合鸭翼的低速滑翔性能，也可作为静态展示摆件用于航空主题展陈、军工文化场景布置。

　　设计过程中优先保留了原机的气动外形特征，机身采用一体化流线型修型，没有多余的突出结构，尽可能降低滑翔过程中的压差阻力。主翼为大后掠三角翼构型，翼面设置有两处定位安装孔，可根据飞行调试需求加装配重块或者小型翼刀，调整翼面气流分离特性，改善大迎角滑翔状态下的稳定性。垂尾保持了原机的后掠角度与相对高度，能够在侧风滑翔时提供足够的航向稳定力矩，避免飞行过程中出现偏航发散的问题。机身前段做了钝头修型，既保留了原机的机头识别特征，也避免了尖锐结构在使用过程中造成磕碰损伤，鸭翼与主翼的相对位置严格按照原机的气动耦合比例缩放，保证滑翔时鸭翼产生的脱体涡能够有效流经主翼上表面，提升低速状态下的升阻比。

　　从安装边界与尺寸适配来看，该模型整体为一体化成型结构，没有复杂的活动舵面，零部件数量极少，日常存放与携带时不需要拆解组装，整体外轮廓尺寸适配常规3D打印机的成型幅面，也可通过数控雕刻工艺使用轻木、泡沫板材加工制作。机身底部做了平面修型，静态放置时不需要额外支架即可稳定摆放，若作为风洞试验模型使用，底部的平面结构可直接与风洞测试台的夹持机构连接，不需要额外设计转接工装。翼面的安装孔位为通用直径规格，可兼容市面上常规的航模配重铅块、微型传感器的安装尺寸，不需要二次打孔修改结构。机身内部预留了封闭的空腔结构，若后续需要改装为有动力版本，可直接在空腔内放置动力电池与接收机，不需要破坏机身外部的气动外形。

　　在结构强度设计上，机翼与机身的衔接位置做了加厚过渡处理，能够承受手掷起飞时的瞬时冲击力，也能应对滑翔着陆时的轻微碰撞，不会出现翼根断裂的问题。整体壁厚均匀，无论是采用3D打印还是注塑、板材切割工艺制作，都不会出现壁厚突变导致的加工变形问题，成型后外形精度能够得到有效保证。垂尾与机身的连接位置做了圆角过渡，既能够降低应力集中，也能减少该位置的气流干扰，提升航向稳定性。该构型的滑翔重心设计在主翼气动焦点前方约15%平均气动弦长的位置，能够保证滑翔过程中始终保持正的静稳定度，新手操作时也不容易出现失稳坠毁的问题，调试过程中只需要在机头或者机尾位置添加少量配重即可完成重心配平，不需要对结构进行大的修改。
