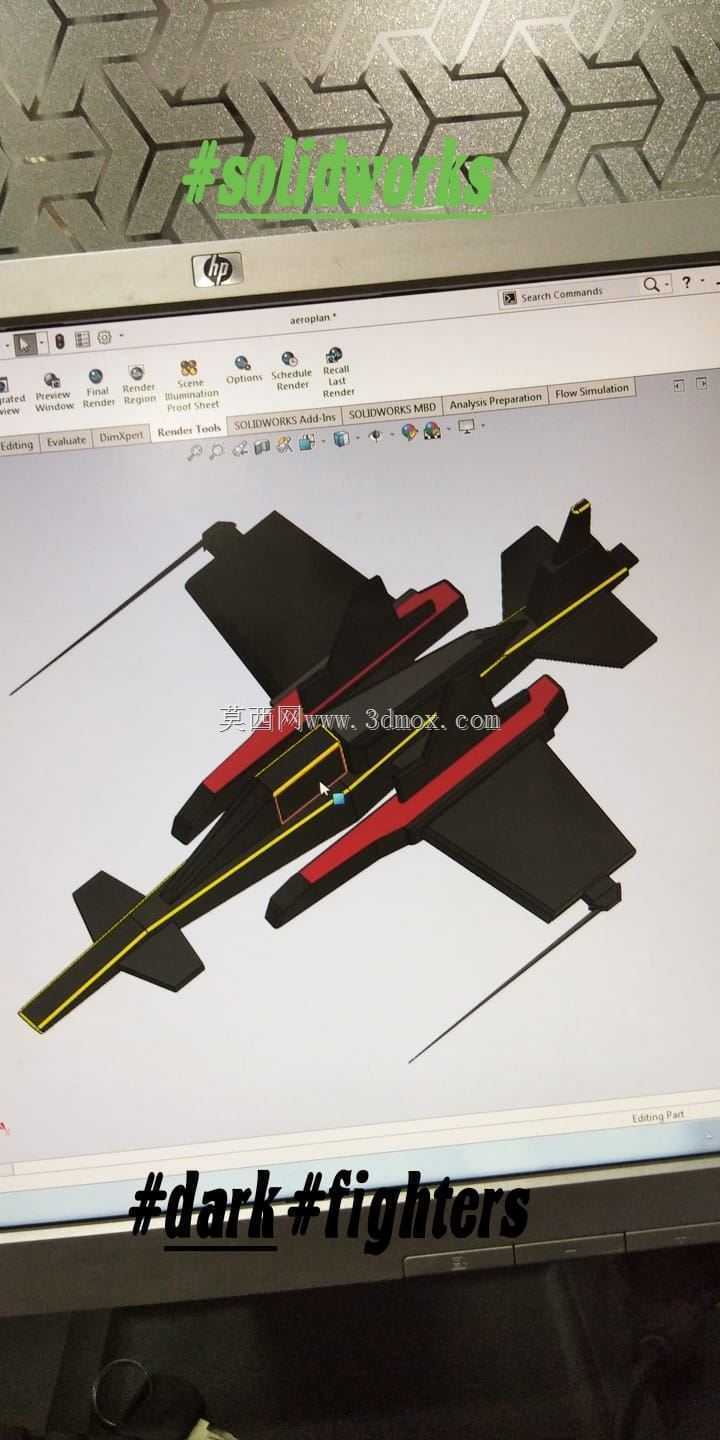

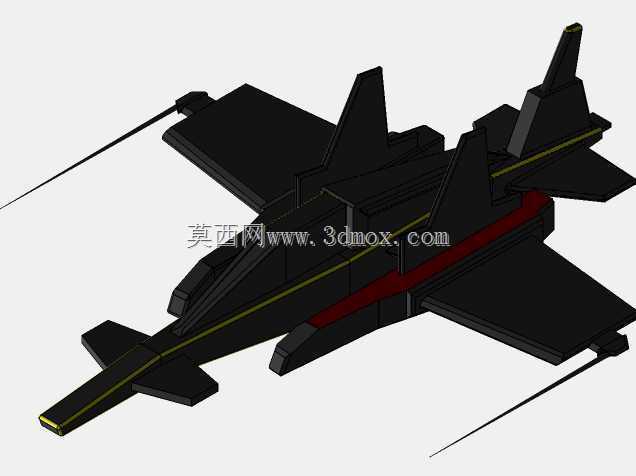

黑红配色隐身布局双垂尾战斗机外观结构

　　该款飞行器结构采用典型的双发重型隐身战斗机气动布局设计，整体机身沿纵向对称面完全对称，机头位置做了菱形棱线修型处理，区别于传统三代机的圆弧截面机头，这种棱边设计能够在大迎角飞行状态下拉出稳定的脱体涡，给主翼提供额外的涡升力补偿，同时棱边的折线角度经过反复调整，能够将正面入射的雷达波折射到非威胁方向，降低正面雷达反射截面积。机身主体采用翼身融合过渡设计，机翼与机身之间没有明显的直角转折，整个过渡曲面连续顺滑，既能够减少飞行过程中的压差阻力，也能进一步优化整机的雷达隐身特性。

　　主翼采用后掠翼设计，后掠角度经过气动仿真优化，兼顾亚音速巡航阶段的升阻比与超音速飞行阶段的阻力特性，机翼前缘与机身棱线平行，后缘则采用前掠设计，与尾翼的前后缘形成平行的反射波瓣，将雷达回波集中在几个极窄的非威胁方向上，避免形成全向的强反射源。机翼的相对厚度控制在较低水平，能够降低超音速飞行时的波阻，同时机翼内部预留了充足的空间，可用于布置燃油箱、操纵作动机构以及相关的航电设备管路。

　　双垂尾采用外倾设计，外倾角度经过计算，既能够避免大迎角飞行时机身对垂尾的气流遮挡，保证航向稳定性，同时外倾的垂尾平面也不会和入射雷达波形成垂直反射，进一步优化侧向的隐身性能。垂尾前缘同样与主翼前缘保持平行，延续了整机的平行反射原则，垂尾后部设置有全动式方向舵，通过舵面的偏转实现航向的操纵调整，相比传统的安定面加方向舵的设计，全动垂尾的操纵效率更高，能够在超音速飞行状态下提供足够的航向操纵力矩。

　　机身背部沿纵向设置有一条贯穿的装饰性标识条，采用醒目的亮色设计，既能够在地面维护时快速识别机身纵向轴线，方便进行装配校准，也能在飞行训练过程中作为目视参考，帮助飞行员快速判断飞机的姿态。机身中部的红色条带区域为设备舱预留的检修口盖位置，该位置靠近整机重心，检修口盖采用快拆式设计，地勤人员无需复杂工具即可快速打开，对内部的航电设备、飞控管路进行检查维护，大幅缩短地面整备时间。

　　整机的起落架采用前三点式布局，前起落架布置在座舱下方位置，采用双轮结构，能够承受着陆时的冲击载荷，同时前轮具备转向功能，可在地面滑行阶段实现灵活转向。主起落架布置在机翼根部与机身的连接位置，该位置结构强度充足，能够将着陆时的冲击载荷均匀分散到机身主承力框上，避免局部应力集中。起落架舱门采用锯齿形边缘设计，锯齿边的角度同样与机翼前后缘平行，保证舱门关闭时的缝隙不会产生额外的雷达反射。

　　从安装边界来看，整机的翼展控制在合理范围内，能够适配常规的军用机场机库尺寸，不需要对现有地面保障设施进行大规模改造即可部署。机身长度与翼展的比例经过优化，既保证了超音速飞行阶段的长细比要求，降低飞行阻力，也不会因为机身过长导致地面牵引、停放时的转弯半径过大。整机的重心位置设计在机翼平均气动弦长的30%左右位置，配合飞控系统的调参，能够保证静不稳定的飞行特性，提升整机的机动响应速度，同时在燃油消耗、弹药投放过程中，重心的偏移量控制在允许范围内，不需要额外的配重调整即可保证飞行稳定性。

　　在实际应用场景中，该类布局的飞行器主要用于制空作战任务，依靠隐身特性突破敌方防空网，夺取战区制空权，同时也可挂载对地攻击弹药，执行纵深打击任务。设计过程中优先考虑了隐身性能与机动性能的平衡，没有为了单一指标过度牺牲其他性能，所有的气动面角度、棱线位置都经过多轮仿真迭代，既满足电磁散射的低反射要求，也满足气动力的操纵效率要求。机身表面的所有口盖、接缝都采用了对齐设计，避免出现垂直于雷达入射方向的缝隙，同时所有的外露传感器都做了平面化处理，减少凸起结构带来的额外阻力与雷达反射。
