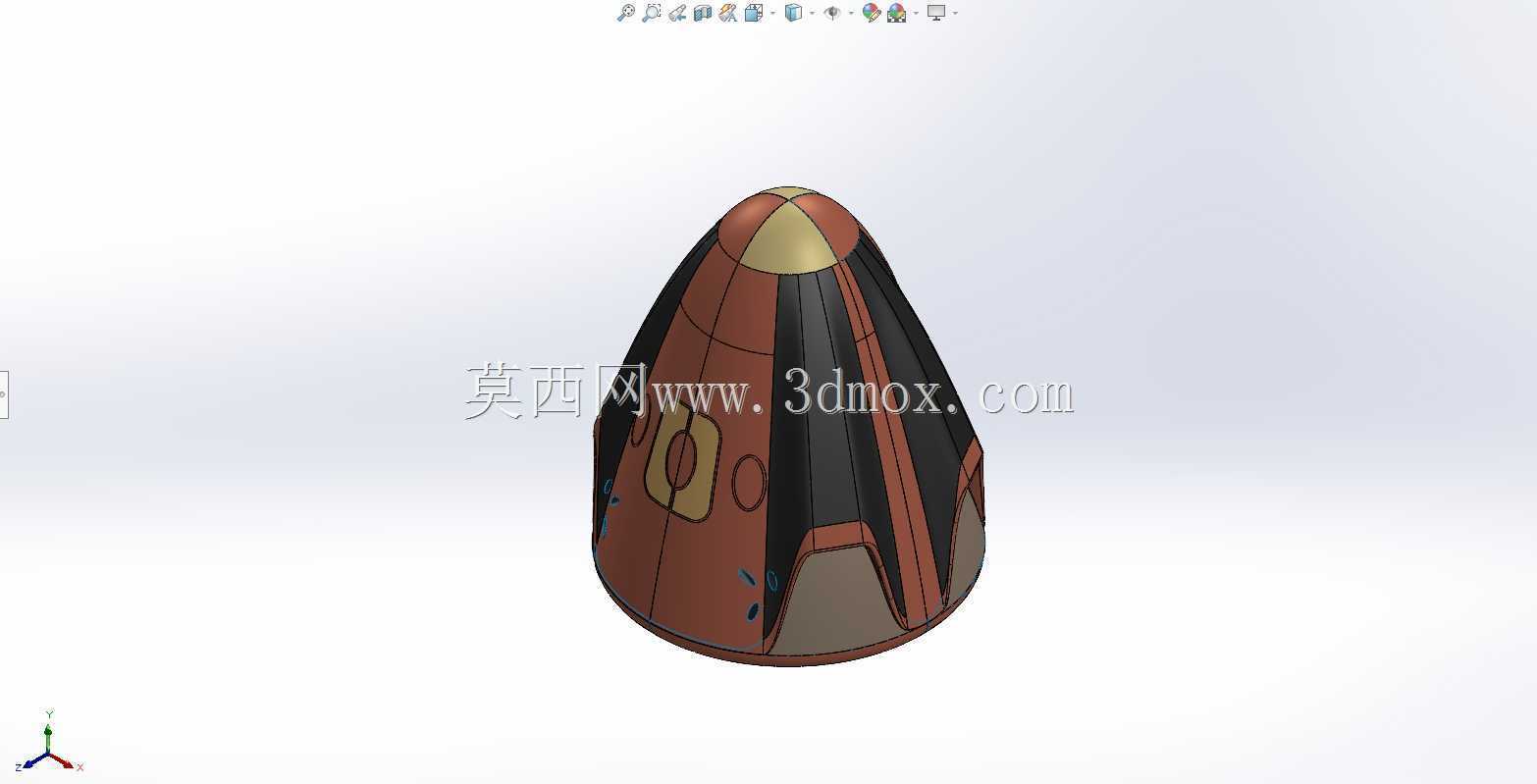

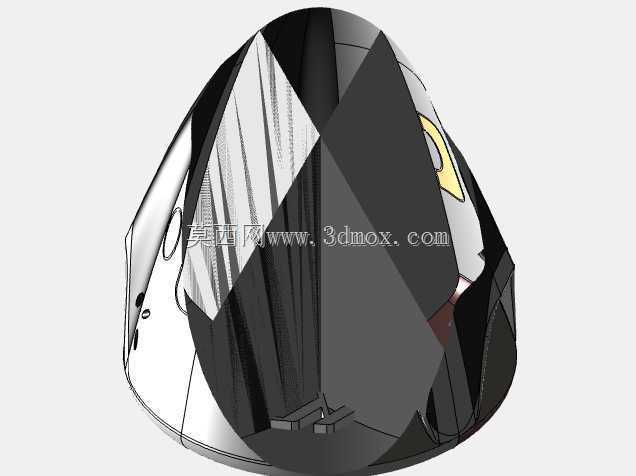

SpaceX龙飞船返回舱结构三维数模

　　该三维数模还原的是载人航天任务中承担天地往返运输功能的龙飞船返回舱结构，核心应用场景覆盖近地轨道空间站人员往返、近地轨道载荷下行运输两类核心航天任务场景，作为载人航天系统中唯一可重复使用的返回段核心载体，其结构设计直接决定任务过程中乘员的生存安全与载荷的完好率。从实际用途层面看，该舱段是整船中唯一经历发射段过载、轨道段在轨驻留、再入段气动热烧蚀、着陆段冲击缓冲全任务剖面的结构段，内部需要集成乘员座椅、航电设备、生命保障子系统、返回降落伞系统、反推缓冲装置等核心单机，同时需要在再入过程中通过自身气动外形实现减速与姿态稳定，无需额外配置复杂的姿控动力系统即可完成再入段的姿态控制。从功能特性上看，

　　该舱体采用钝头体锥段加球冠顶部的典型返回舱气动布局，锥段大底直径为整个舱段的最大截面，再入过程中钝头朝前形成脱体激波，将90%以上的再入气动热阻隔在激波层之外，减少舱体防热结构的热流输入；锥段外部分布的防热层分块设计，对应不同区域的热流密度差异，大底区域热流最高采用厚层低密度烧蚀防热材料，锥段侧部热流稍低采用薄层防热结构，顶部球冠区域为降落伞舱与对接机构安装面，热流密度最低采用可重复使用的金属防热结构。设计思路上完全遵循载人航天器返回舱的设计逻辑，首先以再入弹道参数为输入确定钝头锥角，该模型的锥角设置为15度半锥角，兼顾再入过程的静稳定性与亚音速段的减速效率，避免锥角过小导致的再入过载过大、锥角过大导致的着陆段速度过高的问题；

　　其次在结构分块上按照实际制造的工艺分离面进行划分，防热层分块之间预留热膨胀间隙，避免再入过程中高温下结构膨胀挤压导致的防热层脱落；舱体侧面的开口分别对应观察窗、姿控喷管、舱门、传感器安装位的位置，所有开口区域均做了局部加强结构设计，避免开口导致的结构强度下降，同时在开口边缘设置防热密封结构，防止高温气流进入舱内。外形尺寸与安装边界层面，该模型还原的舱段最大直径约3.7米，总高度约2.9米，顶部球冠半径约1.2米，锥段母线长度约2.5米，内部有效安装容积约11立方米，可容纳7名乘员同时乘坐，或者搭载3吨左右的下行载荷；安装边界上，顶部球冠区域设置对接机构安装法兰，用于与轨道舱或者空间站对接机构连接，底部大底设置防热大底连接接口，

　　可在返回后更换烧蚀后的防热大底实现舱体重复使用，锥段侧壁设置的降落伞舱口盖为爆炸螺栓连接结构，开伞时可通过爆炸螺栓解锁实现舱盖快速抛离，侧面的姿控喷管安装位预留了管路穿舱接口，可连接舱内的姿控动力系统管路，观察窗位置采用三层透明防热材料的安装台阶结构，保证窗口区域的热密封与结构强度。从结构细节上看，模型还原了舱体外部的防热层分块接缝、表面的温度传感器安装凸台、反推发动机喷口的凹陷结构，所有外部凸起结构均做了气动修型，避免再入过程中凸起位置产生局部热流过高的问题，舱体内部的结构筋条按照等强度设计原则布置，在大底与锥段连接位置、顶部对接框位置设置环形加强筋，纵向筋条沿锥段母线方向布置，将再入过程中的气动载荷均匀传递到整个舱体结构上，避免局部应力集中导致的结构失效。
