Aerotech54毫米螺纹前盖结构设计

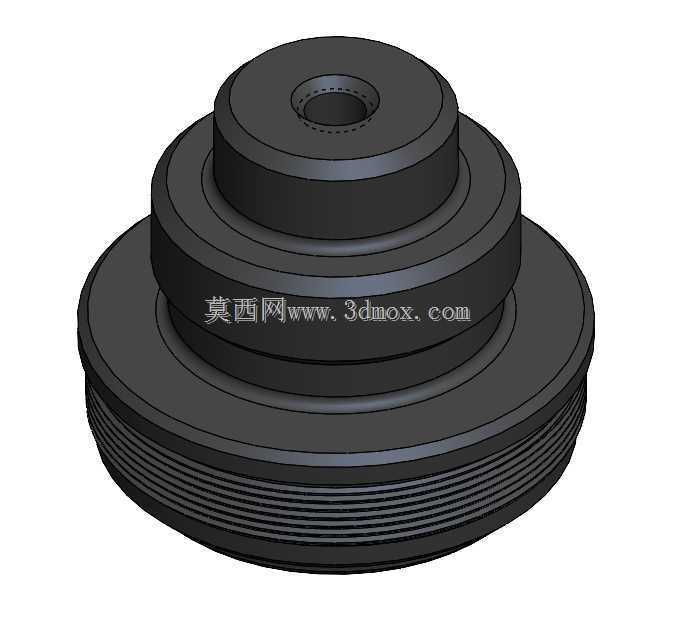

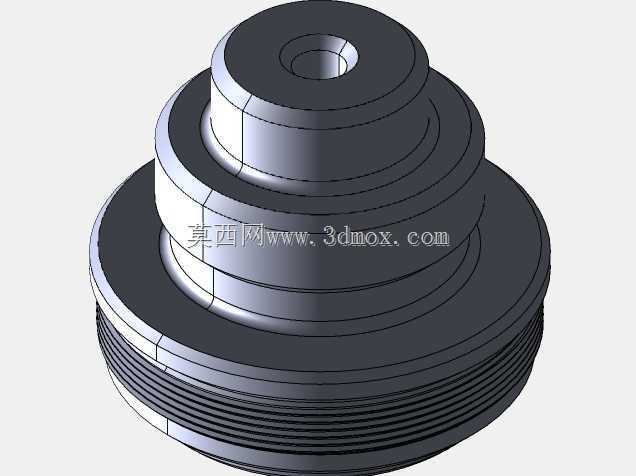

　　在航空航天配套动力组件、小型火箭电气单元的结构设计中，这类54mm规格的螺纹前盖属于前端密封与接口适配的核心结构件，主要承担腔体前端封闭、外部接口定位、内部元器件防护的作用，常见于配套电力变送单元、信号变送模块的前端封装场景，能够在复杂工况下为内部线圈、传感组件提供稳定的封闭安装空间，避免外界粉尘、水汽、振动冲击对内部精密元件造成损伤。从结构设计逻辑来看，该零件采用阶梯式同轴回转结构，最外侧设置连续外螺纹段，用于和对应规格的腔体壳体实现螺纹旋合装配，螺纹段的长度经过实际装配边界校核，能够保证旋合后足够的啮合扣数，避免受振动冲击出现松脱；螺纹段上方设置直径更大的法兰限位台阶，台阶端面作为装配贴合面，旋合到位后该端面与壳体端面紧密贴合，

　　可配合密封垫片实现端面密封，同时限制前盖的旋入深度，保证装配后前端面的位置精度。向上延伸的多层阶梯轴段，每一层的直径差都对应内部不同元件的避让空间，最顶端的中心通孔为引线或调节轴的穿出通道，孔口位置做了倒角处理，避免装配时刮伤穿过的线缆或轴件表面，同时减少应力集中风险。实际建模过程中，所有尺寸均从实物逆向测绘获取，其中螺纹部分因测绘条件限制未做精确的牙型细化，仅保留了螺纹段的外径、长度、螺距的近似轮廓，建模时保留该段的螺纹特征占位，后续工程应用中可根据实际配合的壳体螺纹参数对牙型做精确修正，无需删除现有螺纹段的尺寸基准，避免整体装配位置出现偏差。从安装边界来看，该零件最大外径为54mm，整体同轴度公差需控制在0.05mm以内，

　　才能保证旋合后各阶梯段与腔体内部元件的同轴度，避免出现偏心刮擦的问题；装配时通过外侧螺纹旋入，依靠法兰台阶实现轴向定位，无需额外的紧固件即可完成固定，拆装便捷，适合需要定期打开前端进行内部调试、元件更换的应用场景。在航空类小型动力变送单元中，这类前盖除了基础的密封防护作用，还需要兼顾一定的结构强度，能够承受一定的轴向压力与径向振动，因此壁厚设计经过受力校核，最薄位置的壁厚也能满足工况下的强度要求，不会因外部冲击出现变形破损；多层阶梯的结构设计一方面是为了避让内部不同高度的元件，另一方面也能在不增加整体重量的前提下提升零件的结构刚性，相比等直径的筒状端盖，阶梯结构的抗变形能力更强，同时能减少材料用量，降低零件整体重量，

　　符合航空航天类产品轻量化的设计要求。实际选型应用时，需要注意该前盖的螺纹规格与适配壳体的内螺纹完全匹配，法兰端面的平面度需满足密封要求，若用于高密封要求的场景，可在法兰台阶处加装对应尺寸的密封圈，进一步提升腔体的防护等级；中心通孔的直径可根据实际穿出的线缆或轴件尺寸做微调，但调整时需保证孔中心与零件整体轴线的同轴度，避免出现偏心导致的装配干涉。建模过程中优先保证各阶梯段的轴向尺寸与径向尺寸的准确性，因为这些尺寸直接决定装配后内部元件的安装空间是否足够，螺纹段的近似建模不影响整体结构的装配干涉检查，后续出工程图时可对螺纹部分做标准化标注，指导生产加工时按照标准螺纹参数进行加工即可。
