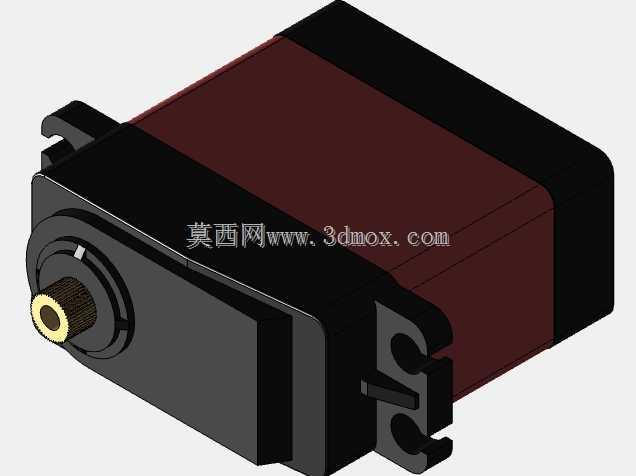

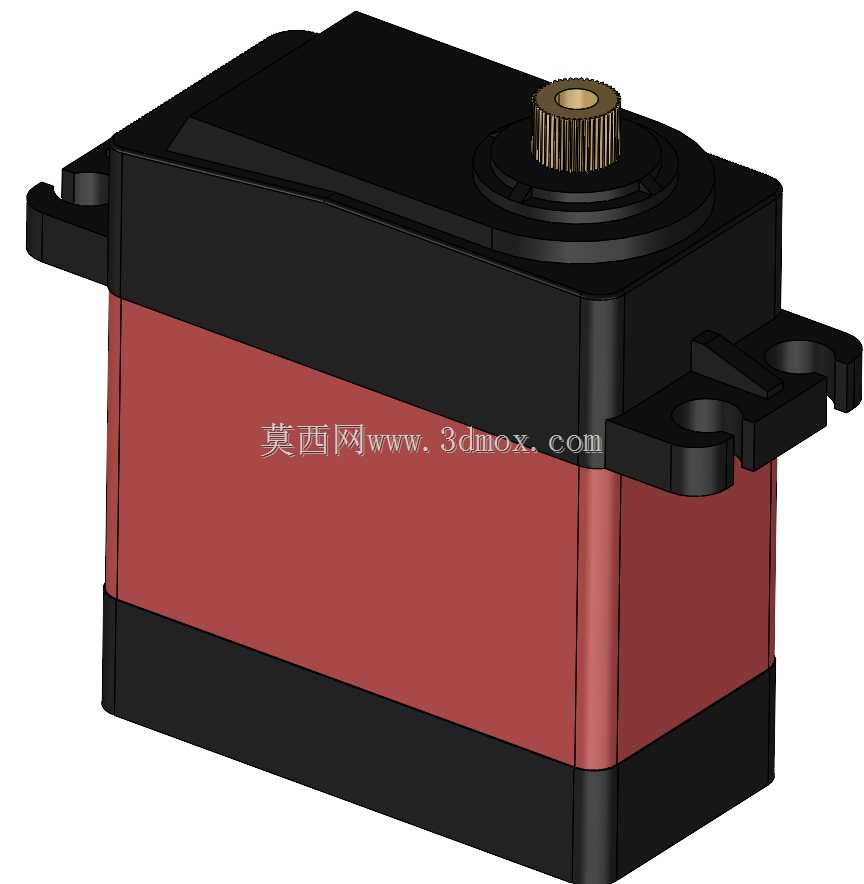

TD-8135MG大扭矩金属齿轮舵机结构设计

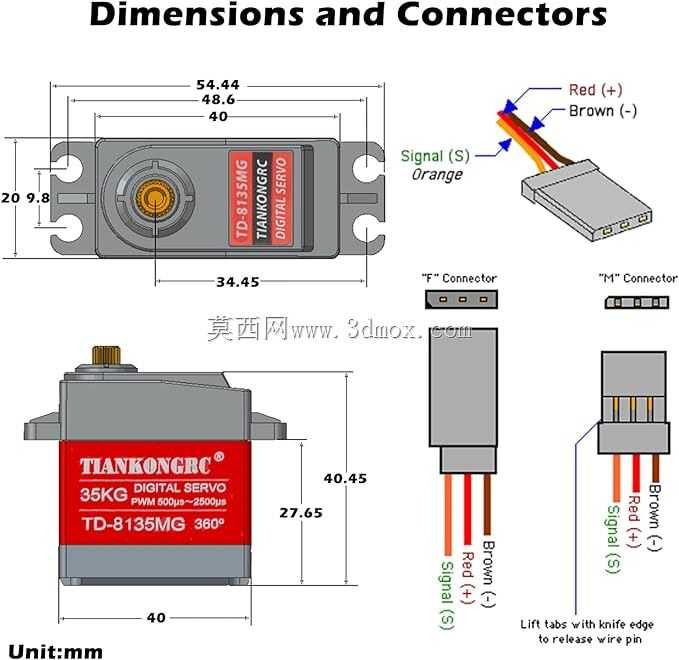

　　在航模、小型机器人关节、工业自动化小负载执行工位的选型过程中，35kg级扭矩的舵机一直是兼顾出力与安装空间的核心选项，TD-8135MG这款舵机的三维建模，完全围绕实际装机的边界条件展开，没有做多余的外观修饰，所有结构特征都对应实物的装配与使用需求。先从安装边界说起，这款舵机采用标准的大尺寸舵机安装耳布局，两侧的安装凸耳预留了对应规格的通孔，孔位间距、凸耳厚度都严格匹配市面通用的35kg级舵机安装支架尺寸，不需要额外做转接件就能直接替换同规格的传统舵机，底部的平面度在建模时做了公差预留，保证安装时能和安装基面完全贴合，不会出现翘曲导致的输出轴同轴度偏差。

　　输出端采用金属齿轮组设计，顶部的输出齿是标准的25T花键结构，兼容市面绝大多数的舵机摇臂、舵盘配件，不需要定制专用连接件，输出轴的伸出长度做了精准控制，既保证摇臂安装后不会出现轴向窜动，也不会因为伸出过长导致和周边结构发生运动干涉。外壳部分采用上下分体式结构，上盖和下壳通过侧边的卡扣加底部螺丝的方式固定，建模时预留了密封槽的位置，可以适配薄型密封胶条，满足户外使用时的基础防尘防泼溅需求，外壳的加强筋布局完全对应内部齿轮组、电机、电位器的安装位置，既保证外壳在螺丝锁紧时不会发生形变挤压内部元件，也能在舵机受到侧向冲击力时分散应力，避免外壳开裂。中间的红色中框是散热结构的一部分，建模时做了微幅的表面凹凸纹理，既增加散热面积，也能提升手持安装时的摩擦力，不会因为表面过于光滑导致装配时滑脱。内部结构的建模逻辑完全按照实物的装配层级展开，从输出轴的一级减速齿，到中间的多级传动齿轮，再到末端的驱动电机和位置反馈电位器，所有齿轮的模数、齿厚都按照35kgcm的额定输出扭矩做了强度匹配，齿侧间隙预留了合理的公差，既保证传动顺畅不会卡滞，也不会因为间隙过大导致输出端的回差超标，满足机器人关节、航模舵面控制时的位置精度要求。

　　在实际应用场景中，这款舵机可以适配1/8比例的遥控车转向机构、多足机器人的腿部关节、小型机械臂的关节驱动、工业设备上的小型风门挡板切换、航模的副翼与升降舵控制，不同场景下的安装需求都在建模时做了考量，比如输出轴的轴向承载能力，建模时参考了实际使用中可能出现的侧向冲击力，在输出轴根部做了加强凸台，搭配对应的轴承位，避免大负载下输出轴出现弯曲变形。走线位置预留了标准的舵机接口出线槽，槽口做了圆角处理，避免装配时划伤线材绝缘层，出线方向可以根据安装需求选择从侧面或者底部引出，适配不同的安装空间走线要求。

　　建模过程中没有忽略细节结构，比如安装耳上的通孔做了沉头设计，使用沉头螺丝安装时螺丝头不会突出安装面，避免和运动部件发生刮擦，外壳上的定位柱和内部电路板、电机座的定位孔完全对应，装配时不需要额外调整就能保证所有元件的同轴度，减少装配工时。对于结构设计从业者来说，这个模型可以直接用来做设备的装配干涉检查，不需要重新测绘舵机的外形尺寸，所有安装孔位、输出轴位置、外形轮廓的尺寸都和实物一致，导入装配体后可以直接匹配安装支架、摇臂等周边零件，大幅缩短设计阶段的测绘时间；对于选型人员来说，可以直观看到舵机的内部结构布局，判断齿轮组的强度是否满足自身的负载需求，外壳的结构是否适配自身的使用环境，不用拿到实物就能完成前期的布局评估。在设计思路上，整个模型没有做艺术化的夸张处理，所有圆角、拔模角度都对应注塑生产的工艺要求，外壳的壁厚均匀，避免注塑生产时出现缩痕、翘曲等缺陷，内部的筋位厚度按照壁厚的0.6倍设计，既保证强度也不会因为筋位过厚导致表面出现缩印。输出轴的金属齿轮和塑料外壳之间的轴承位做了过盈配合的公差预留，装配时轴承可以牢固固定在外壳上，不会因为长期正反转出现轴承外圈打滑的问题。位置反馈电位器的安装位做了微调余量的空间，装配时可以调整电位器的初始位置，保证舵机的中位输出准确，不会出现左右行程不对称的问题。
