无人机航空电子系统凹槽连接结构

　　在无人机机载航电系统的结构布局中，这类凹槽结构承担着机载电子元件的定位、限位与安装衔接作用，是航电舱内部件集成过程中容易被忽略但直接影响装配可靠性的细节结构。日常做无人机结构迭代时，不少新手设计师会把这类凹槽当成简单的避让结构处理，实际上它的尺寸公差、形面角度、配合间隙都直接关联到航电元件的安装稳定性，尤其是在无人机执行大机动飞行动作、遭遇气流颠簸或者高低温环境交变时，凹槽的配合精度直接决定了元件是否会出现窜动、接触不良的问题。

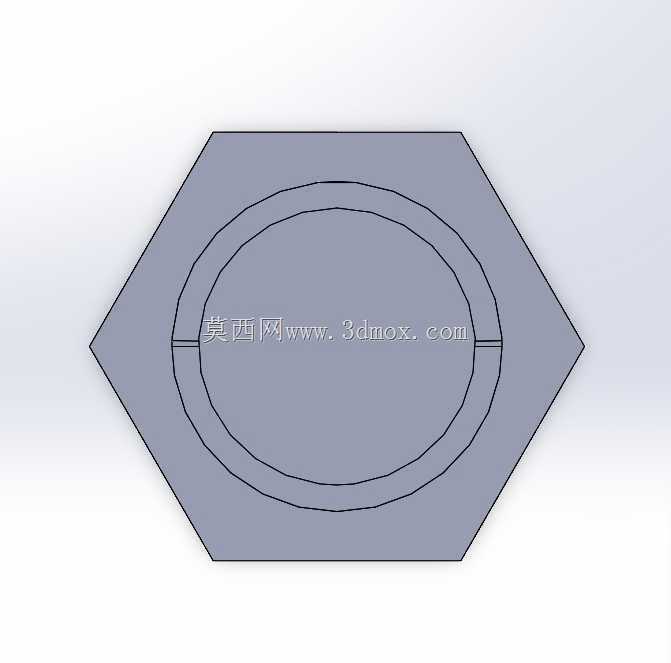

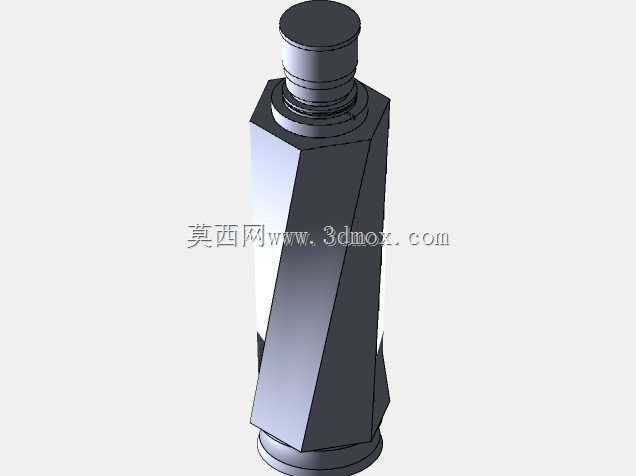

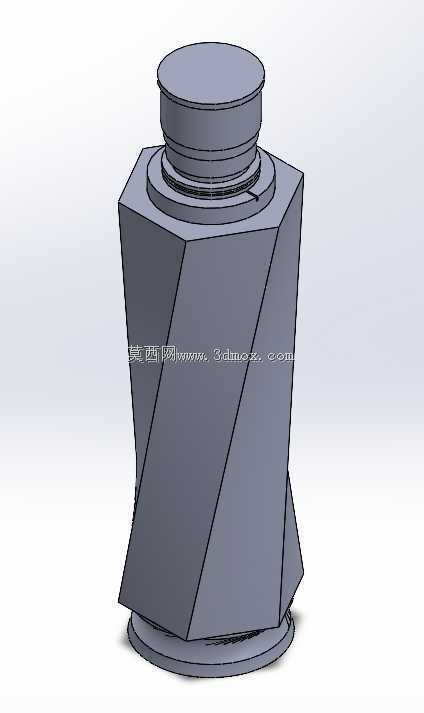

　　从实际应用场景来看，这类凹槽主要布置在航电舱的结构支撑段，对应安装的是航空电子系统的信号处理类元件，凹槽的棱柱形主体结构并非随意设计的异形造型，而是匹配对应元件的外部轮廓做的仿形定位：中段的斜切面设计一方面是为了避让航电舱内部的走线空间，避免线束被结构棱边磨损，另一方面是为了在有限的舱内空间里留出足够的散热间隙，让元件工作时产生的热量能顺着斜切面的导流空间随舱内空气流动散出，不会出现局部热量堆积的问题。上下两端的柱形衔接段是和舱体支撑结构做配合的安装位，上端的细柱段做了多道环槽设计，这些环槽不是装饰结构，而是用来安装密封胶圈的定位槽，当元件装入凹槽后，胶圈可以填充柱段和安装孔之间的间隙，既可以阻挡飞行过程中带入的灰尘、水汽侵入元件安装位，也能缓冲飞行振动带来的刚性冲击，降低元件受振松脱的概率。

　　设计这类结构的时候，首先要明确安装边界：凹槽的整体长度需要匹配航电舱对应安装位的纵深尺寸，不能出现过长顶到舱壁、过短导致元件定位不足的问题，主体棱柱的对边尺寸要和对应电子元件的安装卡槽做过渡配合，公差控制在0.02mm到0.05mm之间，既保证装配时能顺利推入，不会出现卡滞，也能避免配合间隙过大导致元件晃动。斜切面的倾斜角度需要结合舱内的走线方向和散热风道走向确定，角度过大会压缩元件的安装支撑面，导致支撑强度不足，角度过小则无法起到避让线束和导流散热的作用，实际建模时需要结合周边的线束布置、相邻元件的位置做反复校核，还要预留出0.3mm左右的涂胶空间，在装配时可以在斜切面与元件的贴合位置涂覆少量结构胶，进一步提升连接的可靠性。

　　很多人在建模时容易忽略上下端柱段的同轴度要求，实际上两端柱段作为和舱体连接的定位基准，同轴度公差需要控制在0.01mm以内，否则装入舱体后会出现主体偏斜，导致对应的电子元件无法和对接接口准确对齐，出现装配应力，长期受振动影响甚至会导致接口引脚断裂。环槽的深度和宽度也要匹配选用的O型胶圈尺寸，槽深过浅会导致胶圈被过度压缩，快速失去弹性，槽深过深则会导致胶圈压缩量不足，无法起到密封缓冲的作用，槽的边缘要做0.1mm的圆角处理，避免装配时割伤胶圈，影响密封寿命。

　　从实际使用的反馈来看，这类凹槽结构如果设计不合理，最常出现的问题有三类：一是配合间隙过大，无人机飞行时的持续振动会导致元件在凹槽内出现微幅窜动，长期下来会磨掉元件表面的防护涂层，甚至导致信号接插件松脱，引发航电系统故障；二是散热间隙预留不足，元件持续工作时的热量无法散出，导致局部温度过高，触发元件的过热保护，影响无人机的正常飞行；三是密封槽设计不合理，胶圈过早老化失效，在高湿或者降雨环境下飞行时，水汽侵入安装位，导致元件短路。因此在建模过程中，不能只看外形的相似度，每一个形面、每一道槽、每一个圆角的设计都要对应实际的装配需求和使用场景，结合材料的特性做参数调整：如果选用ABS材质做3D打印样件，需要考虑打印后的收缩率，适当放大配合尺寸；如果选用铝合金做机加工成品，则要严格控制形位公差，保证加工后的装配精度。

　　另外在结构强度校核上，凹槽的主体壁厚要满足振动工况下的强度要求，不能因为做了斜切面就导致局部壁厚过薄，在大过载飞行时出现结构断裂，通常主体最薄处的壁厚不小于1.5mm，对应安装孔的位置要做局部加厚处理，分散安装时的锁紧应力，避免应力集中导致结构开裂。下端的柱段和主体衔接的位置要做过渡圆角，减少应力集中，因为这个位置是振动工况下应力最集中的区域，如果是直角衔接，很容易在长期振动下出现疲劳裂纹。
