固定翼长航时侦察无人机结构设计方案

　　这款固定翼构型的无人飞行器，核心面向低空地理测绘、农林巡检、边境线巡逻、应急灾情勘察这类长航时作业场景设计，区别于多旋翼无人机的垂直起降特性，该构型依托固定翼的气动升力优势，能在同等动力储备下实现数倍于多旋翼的续航时长，适合覆盖大面积作业区域的任务需求。从实际作业逻辑来看，这类无人机不需要像多旋翼那样持续输出动力抵消重力，巡航阶段仅需维持推力克服空气阻力即可，动力系统的负载压力大幅降低，配合大展弦比的机翼设计，低速巡航状态下的升阻比可以做到18以上，能在较低的动力输出下维持稳定飞行，适配长时间滞空的任务要求。

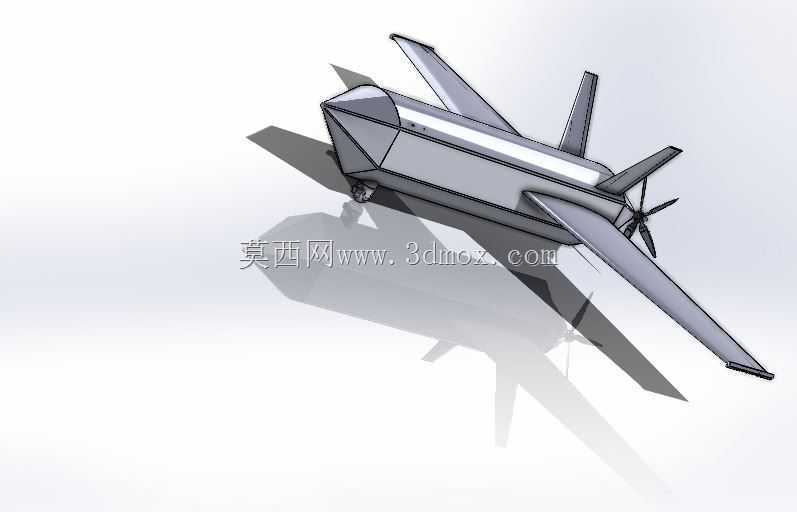

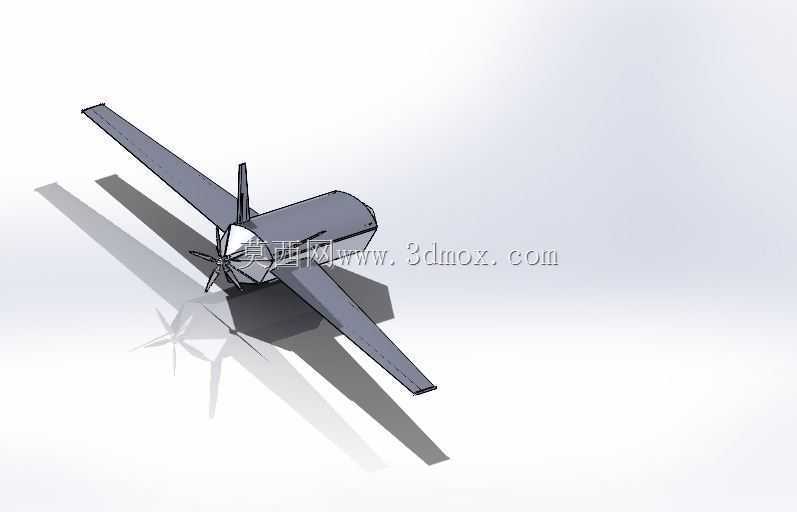

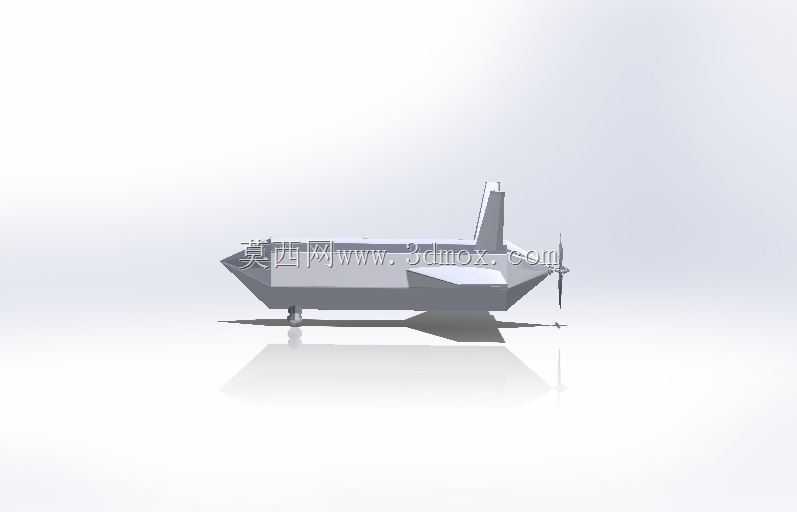

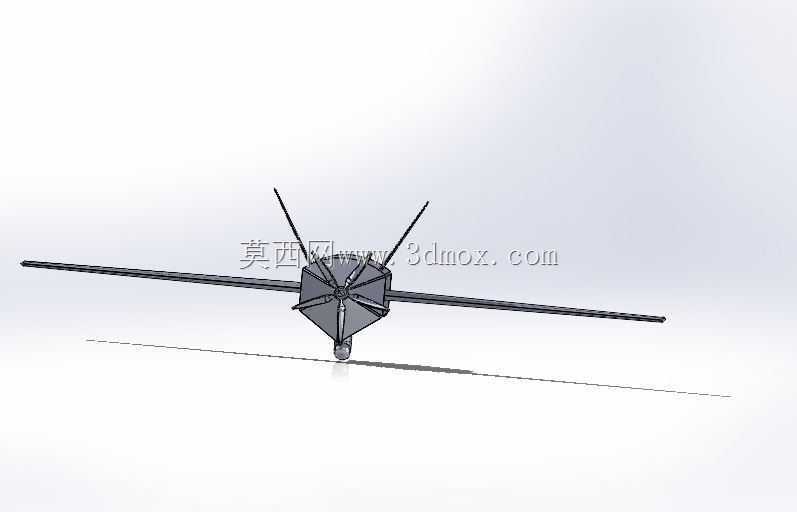

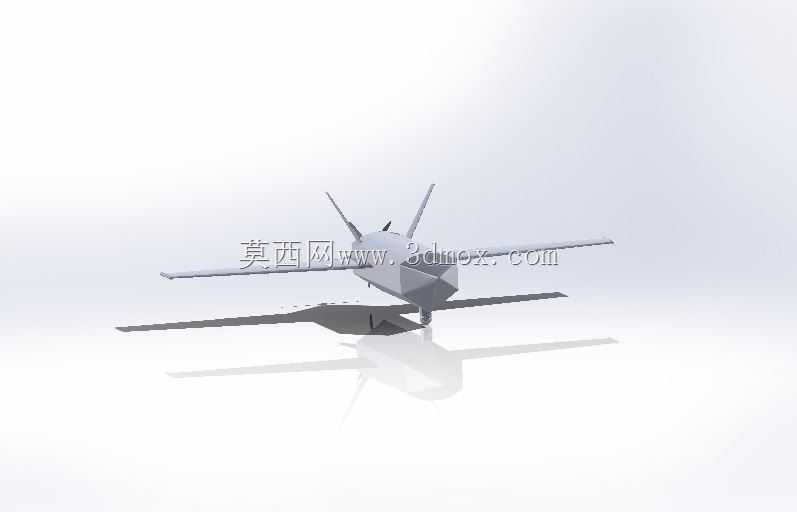

　　结构设计层面，整机采用上单翼布局，机翼布置在机身上部，这种布局的优势在于机身下部可以预留充足的任务载荷安装空间，不管是挂载航测相机、多光谱传感器还是小型通信中继设备，都不会被机翼遮挡作业视野，同时上单翼的重心位于机翼下方，飞行过程中的自然静稳定性更强，遇到低空紊流时的姿态恢复速度更快，能降低飞控系统的调校难度，减少作业过程中因为气流扰动导致的航线偏移问题。机身采用流线型纺锤体设计，头部预留动力舱安装位，可以适配活塞式螺旋桨动力系统或者小型电动动力组，机身中段设置设备舱，按照功能划分了飞控安装区、电池/燃油舱、载荷挂载区三个独立舱段，各舱段之间设置结构加强筋，避免飞行过程中振动传递影响精密传感器的工作精度。尾翼采用常规的平尾加垂尾布局，垂尾布置在机身尾部末端，提供足够的航向稳定性，平尾安装在垂尾根部下方，避开机翼下洗气流的直接影响，保证俯仰操纵的响应精度，操纵面的舵机安装位预留了足够的检修空间，日常维护时不需要拆解大面积蒙皮即可完成舵机更换与参数校准。

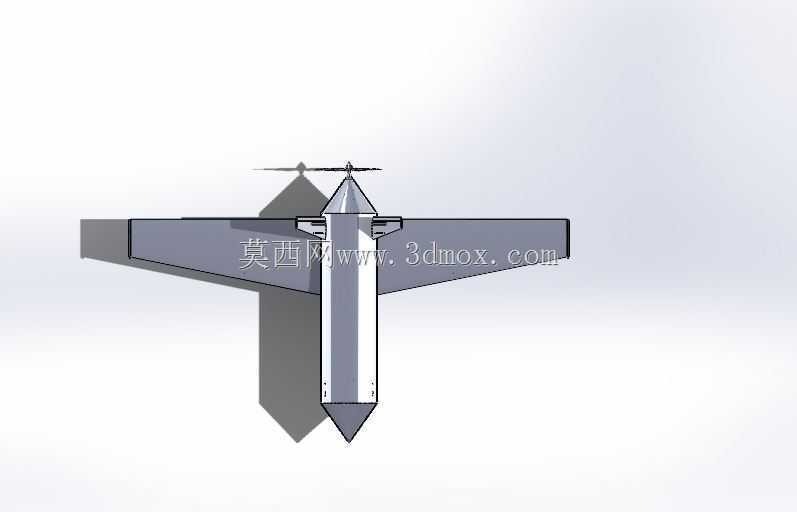

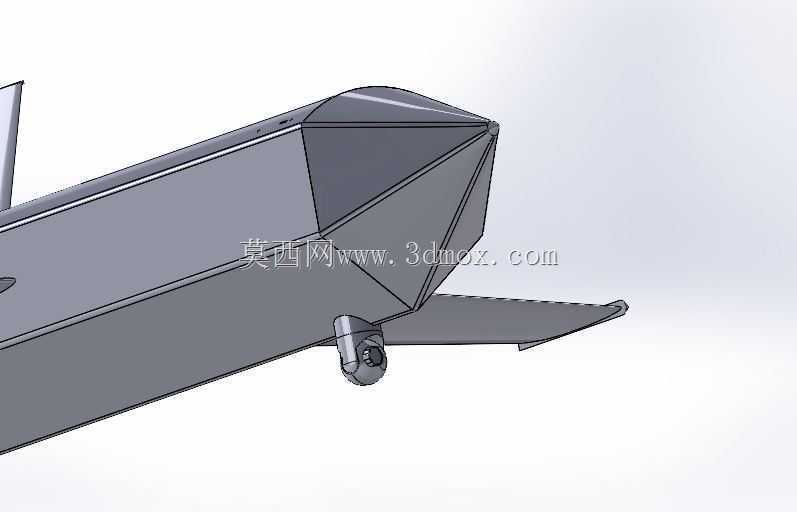

　　从安装边界与尺寸适配角度看，整机翼展控制在2.4米范围内，机身长度1.1米，这个尺寸既可以保证足够的机翼面积提供升力，又能适配常规的民用小型运输车辆装载，不需要专门的大型储运设备，外场作业时仅需2名操作人员即可完成组装、调试与起飞准备。机翼设计为快拆结构，机翼与机身的连接采用定位销加锁紧卡扣的形式，不需要额外工具即可完成机翼的拆装，拆解后的整机可以放入长度1.3米的专用储运箱，方便转场运输。机身下部的载荷挂点采用标准的通用挂载接口，接口间距符合行业内通用的小型无人机载荷安装规范，可以快速更换不同类型的作业载荷，不需要对机身结构做额外改装，挂点的承重设计为2千克，足以覆盖绝大多数民用小型作业载荷的重量需求。起落架采用后三点式布局，主起落架布置在机身重心稍靠前的位置，采用弹性钢片作为缓冲结构，结构简单重量轻，能承受简易跑道起降时的冲击载荷，尾起落架为可转向设计，配合地面滑行阶段的方向操纵，降低起飞阶段的操控难度。

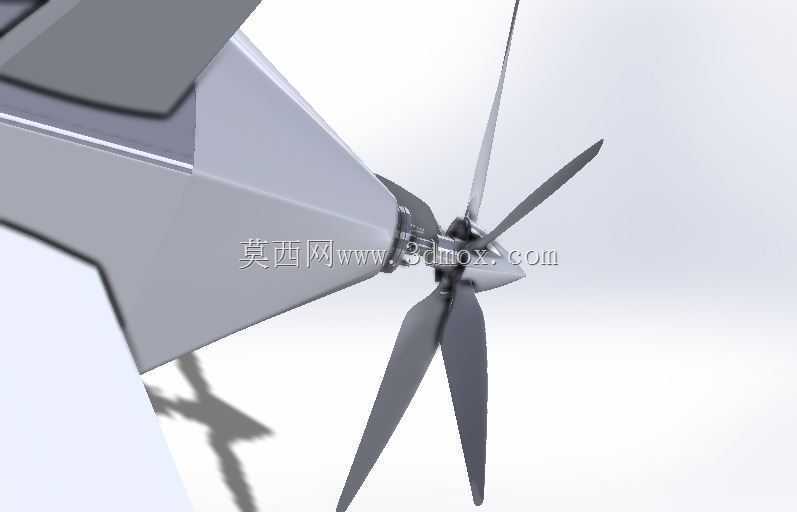

　　气动设计上，机翼采用相对厚度12%的平凸翼型，这种翼型在低速下的升力系数高，失速迎角大，即使飞行速度较低也不容易进入失速状态，适合低空低速作业的需求，机翼前缘做了轻微的洗扭设计，避免翼尖先失速导致的尾旋风险，提升飞行安全性。机身表面的蒙皮接口做了倒角过渡处理，减少不必要的气动凸起，降低巡航阶段的摩擦阻力，所有的天线都采用埋入式设计，布置在机翼内部或者机身蒙皮内侧，避免外露天线带来的额外阻力，同时也能减少低空飞行时天线被杂物剐蹭损坏的概率。动力系统的安装座设置了减震胶垫，隔绝发动机或者电机运转时的振动传递到机身，避免振动导致飞控传感器的测量数据出现偏差，也能减少拍摄类载荷的画面抖动问题。设备舱内部预留了走线槽，所有的电源线与信号线分开布置，避免电磁干扰影响飞控与通信链路的稳定性，舱盖采用快拆式设计，配合密封胶条实现基础的防雨防尘能力，能适应小雨天气下的应急作业需求，不需要担心设备舱进水导致的电路故障。
