月球探测车用风化层勺式采样装置

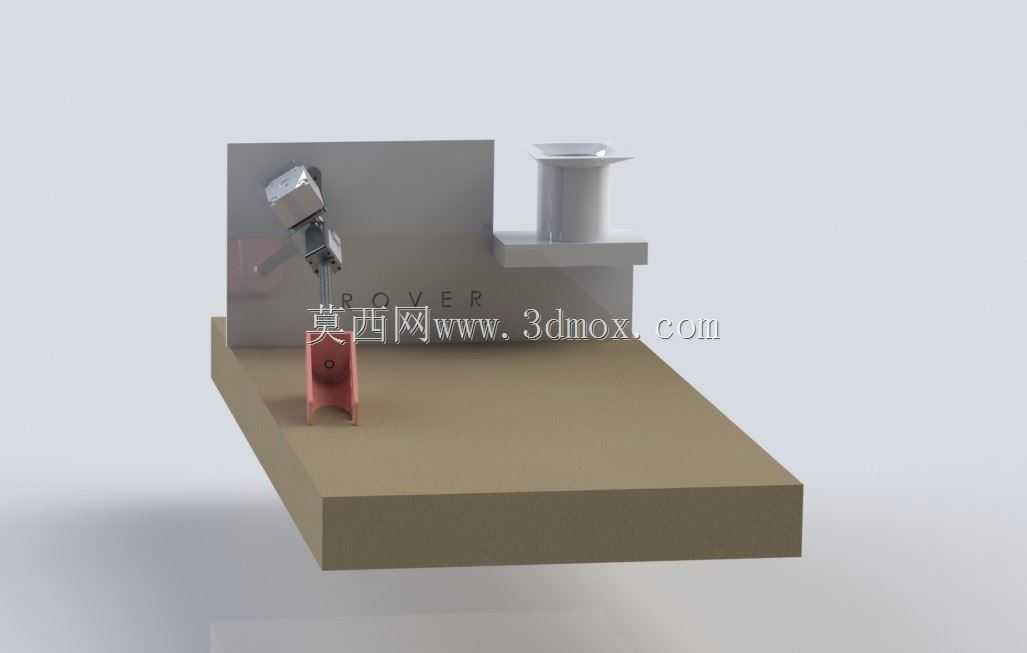

　　这套采样装置是面向地外天体无人探测任务开发的表层风化层原位采集组件，核心适配月球巡视探测车的前端作业臂安装需求，主要承担月面行进过程中风化层样本的收集、筛分、暂存功能，是星表原位探测任务中获取表层月壤、岩屑样本的核心执行部件。从安装边界来看，整套装置通过底部一体化安装基板固定在探测车前端作业平台上，基板采用轻量化高强度铝基复合材质加工，平面度控制在0.1mm以内，四个安装孔位的位置公差严格控制在±0.05mm，适配探测车现有安装接口，不需要对车体原有结构做额外改造，安装后整体突出车体前端的长度不超过220mm，最高点距离安装基面的高度为187mm，不会干扰探测车行进过程中的避障传感器视野，也不会在爬坡、

　　越障过程中与月面凸起岩石发生磕碰。装置的作业执行端采用勺式收集结构，铲斗边缘做了耐磨硬质合金涂层处理，刃口角度设计为15度，能够在探测车低速向前行进时自然沉入月面下20mm深度的风化层，不需要额外施加过大的下压力，就能把表层松散的月壤、沙粒以及直径20mm以内的岩屑样本铲入斗内。铲斗背部集成了碳纤维材质的支撑臂，臂内预留了微型摄像头的安装走线槽，摄像头镜头正对铲斗内部区域，能够实时采集斗内样本的堆积状态、岩屑占比数据，回传至探测车控制系统作为作业动作调整的依据。筛分功能通过铲斗的定轴旋转动作实现，铲斗侧壁开有直径2mm的均匀筛孔，当铲斗收集到足量样本后，旋转电机会驱动铲斗按照设定转速做往复回转动作，

　　粒径小于2mm的沙粒和细粒月壤会通过筛孔落回月面，直径2mm以上的岩屑和目标样本会被保留在斗内；当铲斗旋转至侧方样本收集容器的正上方时，铲斗会继续旋转至开口朝下的角度，将保留下来的合格样本倾倒至密封容器内完成暂存，剩余不需要的大粒径岩石块会在铲斗回转至初始位置前被倾倒回月面，避免多余载荷占用探测车的宝贵样本存储容量。整套装置的动力源采用两台微型步进电机，分别负责铲斗的旋转动作和采样臂的俯仰抬升动作，两台电机均做了真空环境适配处理，润滑采用固体润滑涂层，能够在月面昼夜大温差、高真空、强辐射的极端环境下稳定工作，单台电机的峰值功率控制在8瓦以内，配合采样监测用的微型相机，整套采样作业单元的峰值总功耗不超过18瓦，

　　不会对探测车的能源系统造成过大负担。电路控制部分的安装区域设置了一体化铝制屏蔽罩，既能够阻挡宇宙射线对控制电路的辐照干扰，也能够将电路工作产生的废热通过屏蔽罩传导至安装基板，再通过基板的辐射散热面将热量散发到外界环境中，避免局部温度过高导致电子元件工作异常。装置侧方设置的柱状结构为样本收集容器的进料导向口，导向口做了大倾角的扩口设计，能够在铲斗倾倒样本时避免样本洒落到容器外部，导向口内壁做了防静电涂层处理，防止细粒月壤因为静电作用吸附在管壁上造成样本损失。整套结构的所有运动副都做了防尘密封处理，密封件采用耐高低温的氟橡胶材质，能够阻止细粒月壤进入运动配合间隙造成部件卡滞，所有外露的金属结构件都做了阳极氧化处理，既能够减轻结构重量，也能够提升材料在极端环境下的抗腐蚀、抗疲劳性能，满足地外探测任务长周期可靠工作的要求。
