这款板式活性炭过滤芯主要面向通风空调、新风净化、工业废气预处理以及机房、实验室等需要改善空气品质的场景。它的核心作用不是拦截大颗粒粉尘,而是利用炭层对气流中的游离氯、异味分子和部分挥发性有机化合物进行吸附,使经过滤段后的空气在气味和有机污染负荷方面得到明显降低。在实际工程中,这类滤芯常布置在初效或中效过滤之后,也可根据系统污染情况单独设置在回风、排风和补风管路中。需要注意的是,活性炭吸附有明确边界,对矿物质、盐类以及已经溶解在水中的无机化合物去除能力有限,因此系统设计时不能把它当作万能净化段,而应与颗粒物过滤、水洗、化学洗涤或其他处理单元组合使用。

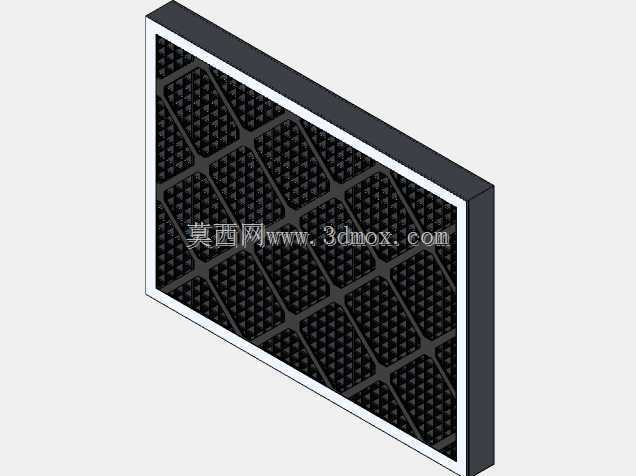

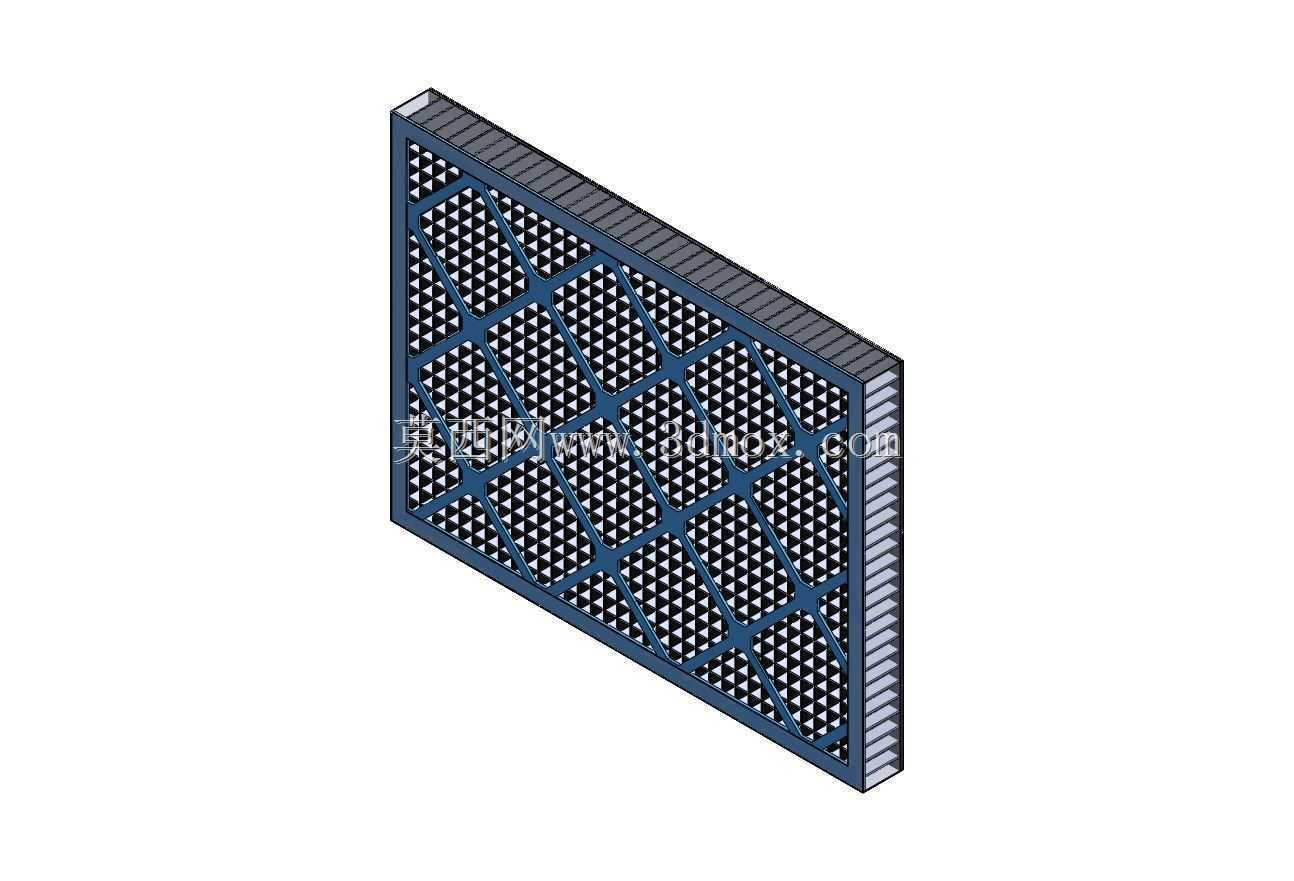

从结构上看,模型呈现的是典型矩形板框滤芯。外侧为刚性边框,内部由纵横加强筋将迎风面划分成多个规则格区,炭质滤材被限制在格区内,形成较大的有效迎风面积。边框承担外形保持、密封和安装定位功能,筋条则负责防止滤材在风压作用下鼓胀、塌陷或局部脱落。迎风面的密集网格并非装饰特征,而是滤材承载与气流分配结构:网格越合理,炭层暴露面积越充分,气流通过时的死区越少,同时也能降低局部高速穿透带来的吸附不均。滤芯厚度方向保留了炭料填充和气流穿透空间,侧边可见层叠封边,用于减少未经过滤的空气从边框与滤材接合处旁通。
建模时应重点处理三类结构关系。第一是外框与内部格栅的连续约束,框体四角和横竖筋交接处需要体现实际装配或成型后的连接状态,避免出现滤面悬空。第二是滤材与框体的包覆关系,炭层不能简单建成实心板,应在视觉和结构表达上区分多孔吸附介质、支撑网和封边条,使工程师能够判断更换方向、压紧位置和密封面。第三是安装边界,板式滤芯通常沿过滤器安装框的导轨或压槽推入,周边依靠压板、海绵条或弹性卡扣压紧。三维布局时要预留手指或检修空间,明确滤芯抽出方向,不能只按外形尺寸塞满机组断面。
在选型和尺寸校核中,迎风面积、厚度和边框宽度是三个关键参数。较大的迎风面积可以降低面风速,延长气体与炭层接触时间,提高吸附稳定性;滤芯厚度则关系到炭料装填量和阻力增长曲线;边框宽度影响密封搭接量,过窄容易在机组负压或正压波动时产生漏风。对于并列安装的过滤段,还要控制多片滤芯之间的拼缝,拼缝处应设置压条或密封垫,防止脏空气从相邻滤芯间隙短路。模型中的矩形平板形态适合标准空调箱、新风柜和墙面式过滤箱,若用于高湿度或含油雾环境,则需在滤材选型、边框防腐和护网强度上另行校核。
设计思路上,该结构兼顾了吸附效率、维护便利性和批量替换性。板框形式制造简单,更换时不需要复杂工具,操作人员可沿导轨抽出旧芯并装入新芯;规则网格既保护内部炭层,又让气流均匀通过;较薄的整体外形适合在空间受限的空调段内布置。工程应用中还要结合风量计算额定面风速,风速过高会增加阻力并缩短停留时间,风速过低则可能造成设备体积浪费。前后压差测点应设置在过滤段两侧,当阻力达到设定值或炭吸附饱和后及时更换。若废气中VOC浓度波动较大,还需根据污染物种类确定炭种、填充厚度和更换周期,不能仅凭外观判断滤芯寿命。
三维建模表达时,可将外框、支撑格栅、多孔滤材、侧边封边和压紧面分别建为独立特征,便于后续生成工程图、明细表和装配关系。外框圆角、筋条宽度、网格间距和封边厚度都应服务于实际加工与装配,而不是单纯追求视觉效果。对于设备厂家而言,该滤芯模型可直接用于空调箱过滤段干涉检查、维护空间验证、密封结构设计以及多片滤芯阵列布置;对于终端用户的维护人员,则能通过结构形态理解安装方向、旁通风险和更换要点,从而保证活性炭段在通风净化系统中真正发挥吸附除味作用。
