带演示动画的民航客机喷气式航空发动机

　　在民用航空干线客机的动力系统选型中，大涵道比涡轮风扇喷气发动机是当前窄体、宽体客机的核心动力配置，这类动力装置直接决定了飞行器的巡航效率、航程载荷能力与运营维护成本，也是航空机械结构设计领域复杂度最高的总成部件之一。本次呈现的三维结构完整还原了民航配装的喷气发动机外部构型与核心运动逻辑，附带的动画演示可直观呈现风扇转子的运转状态，能够为航空相关专业的结构认知、原理教学、外形适配设计提供直观的三维参照。

　　从实际应用场景来看，这类喷气发动机除了作为民航客机的主动力单元，也常被用于航空科普教具开发、航空主题展陈装置设计、飞行器模拟训练系统的部件建模，部分航空文创产品的结构设计也会参考该类发动机的外形比例做缩放适配。在实际装机状态下，发动机通过吊挂结构与机翼或机身承力结构连接，外部整流罩需要同时满足气动减阻、内部管路防护、检修口快开的多重需求，建模过程中对外壳的曲面连续性做了针对性处理，外壳表面的航司标识区域预留了足够的平整面，可适配不同涂装方案的贴图替换，不需要额外调整曲面结构。

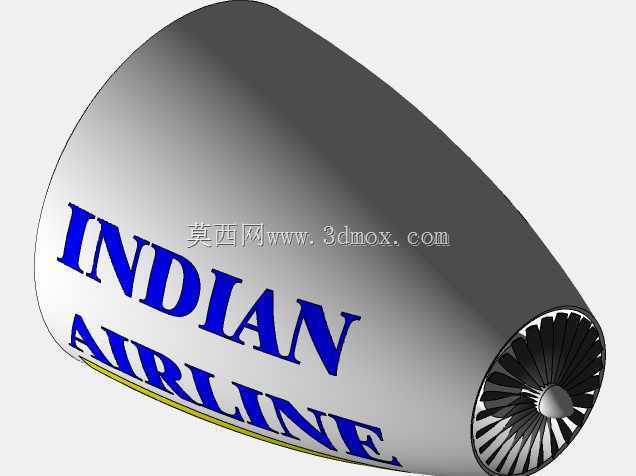

　　设计思路上，该模型优先还原了发动机进气道、风扇段、整流罩的核心外形特征，进气道唇口采用了大圆角过渡的椭球截面，符合高亚音速飞行状态下的进气效率要求，避免气流在唇口位置发生分离；外露的风扇叶片采用了宽弦后掠的构型，还原了现役大涵道比涡扇的叶片形态，叶片与机匣之间预留了符合工程实际的叶尖间隙，动画演示过程中不会出现结构干涉，可完整展示转子转动时的叶片动态效果。外壳的分段位置参考了实际发动机的维护口盖划分逻辑，不同段的整流罩可单独拆分，方便后续做内部结构拓展建模时的部件装配，不需要重新拆分整体曲面。

　　从安装边界来看，该模型还原的发动机主体为圆柱段加进气道扩张段的组合构型，最大外径位于风扇段整流罩位置，进气道前端到涡轮段排气出口的轴向长度与风扇段直径的比例符合现役窄体客机配装发动机的实际比例范围，吊挂连接点位于发动机重心上方的整流罩承力位置，预留的安装平面可适配不同形式的吊挂接头建模，做机翼装配模拟时，可直接通过该安装面完成约束匹配，不需要额外调整发动机的姿态角度。排气段的尾喷口采用了收敛构型，与外涵道的环形排气通道做了明确的结构区分，可清晰展示内外涵道的排气边界，方便做流场分析前的几何预处理。

　　功能特性层面，模型附带的动画可直观展示发动机从静止到额定转速的风扇转动过程，叶片的转动角度与速率符合实际发动机的转子运转逻辑，没有出现跳帧、结构错位的问题，可直接用于原理演示类的视频制作、虚拟仿真场景搭建。外壳的曲面采用G2连续过渡，没有明显的折角与曲面拼接痕迹，做渲染输出时可获得均匀的光影效果，不需要额外修复曲面质量。风扇叶片的数量与排列方式参考了实际机型的配置，叶片根部与轮盘的连接位置做了简化处理，在保证视觉还原度的前提下降低了模型的面数，可适配普通配置的电脑流畅运行，不会出现操作卡顿的问题。

　　在实际建模练习过程中，这类航空动力部件的曲面建模是机械三维工程师提升曲面造型能力的典型练习案例，通过对进气道唇口、整流罩曲面、叶片型面的构建，可熟练掌握空间曲线构建、曲面放样、曲面修剪、实体加厚等常用建模指令的使用技巧，同时也能加深对航空发动机外部结构布局的理解。做相关的课程设计、毕业设计建模时，该模型可作为基础构型参考，根据具体的设计参数调整尺寸比例、叶片数量、尾喷口构型，快速衍生出不同参数的喷气发动机模型，减少基础外形构建的重复工作量。需要注意的是，该模型主要还原外部结构与风扇段的运动效果，未包含压气机、燃烧室、涡轮等内部核心机结构，若需要做内部结构的原理展示，可在现有外壳模型的基础上，沿轴向拆分出内部腔体空间，逐步添加核心机的各级叶片、燃烧室、管路等部件，完成从外涵到内涵的全结构建模。
