立式空气活塞动力装置结构设计

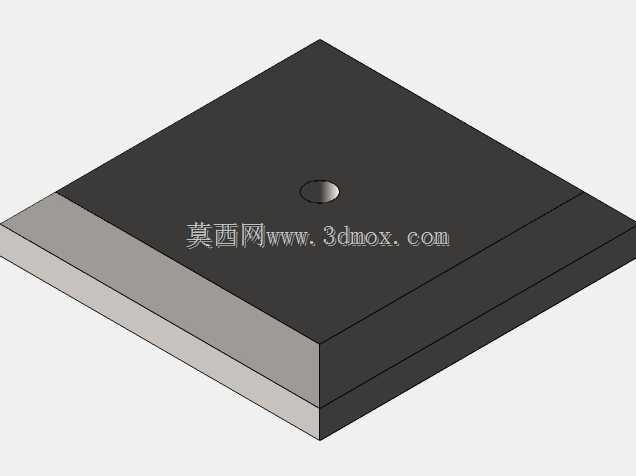

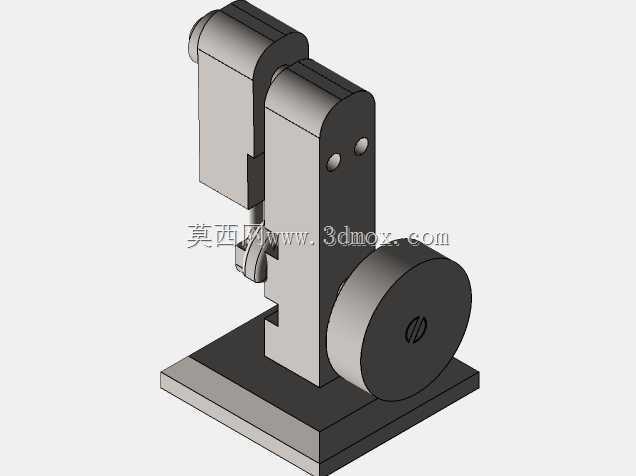

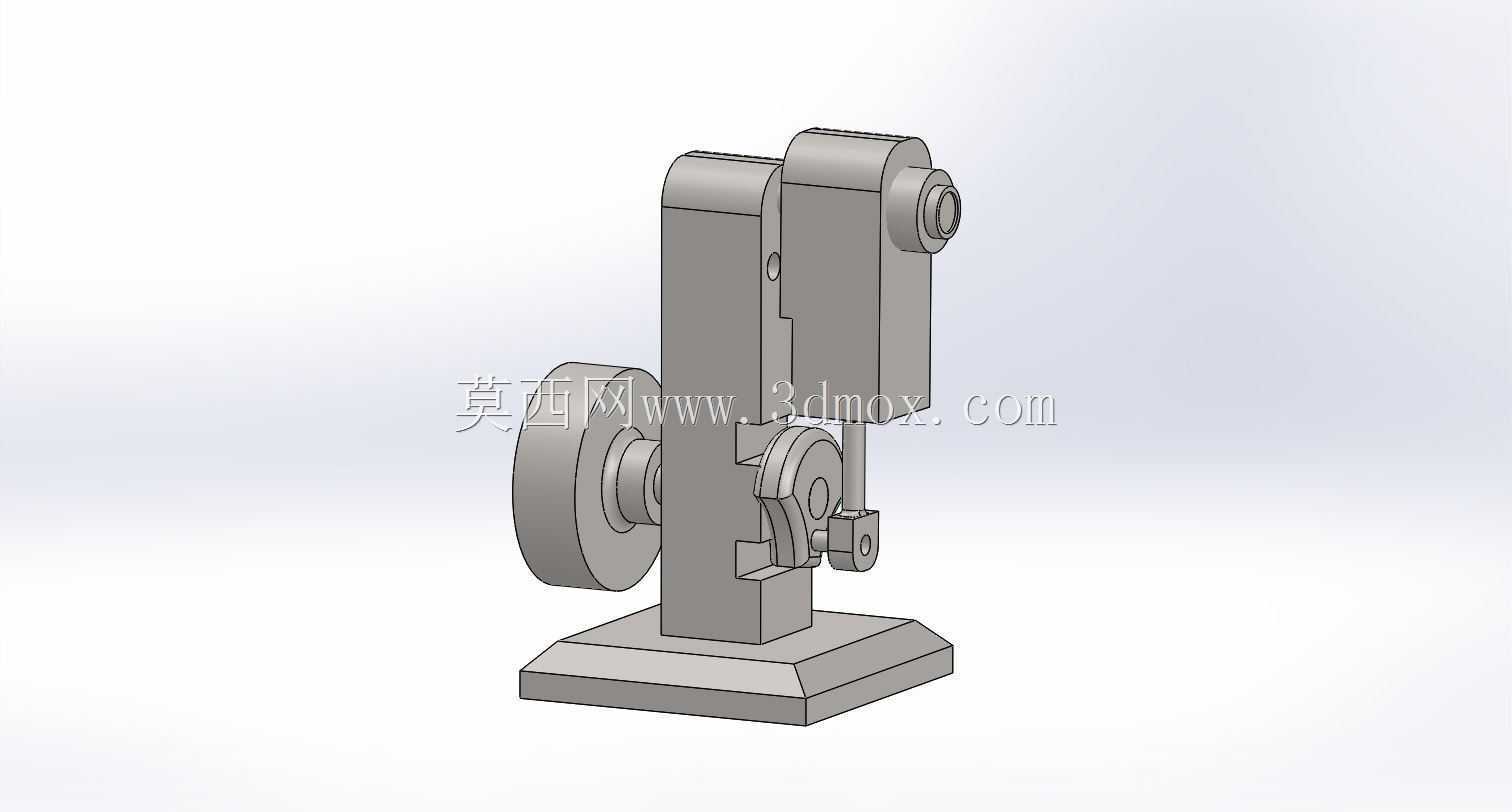

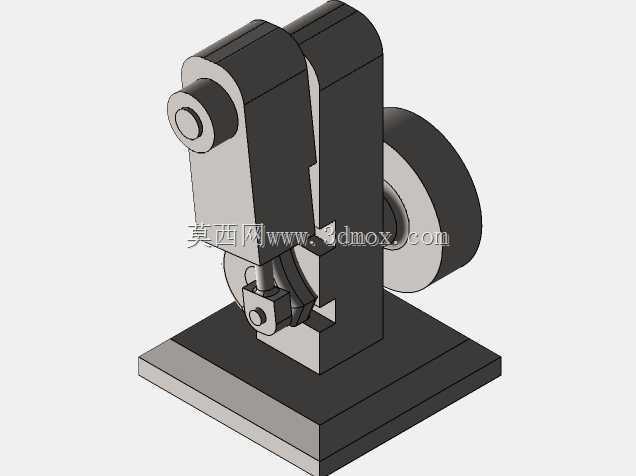

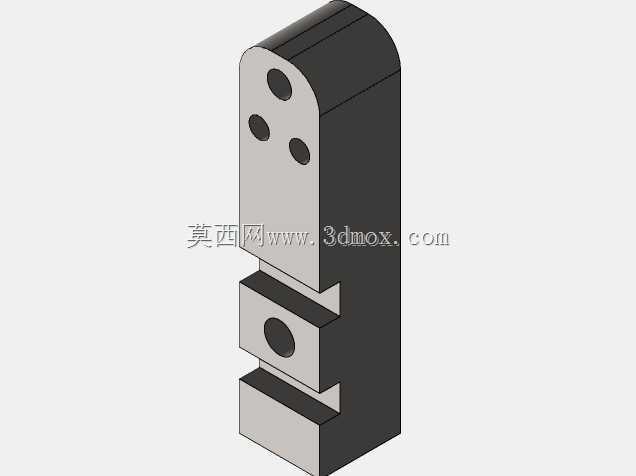

　　在小型气动动力输出场景中，这类立式空气活塞装置常被用于教学演示、小型工装动力供给、低压气动实验台搭建等场景，区别于传统燃油活塞动力，它以压缩空气作为工作介质，无需燃油供给与点火系统，整体结构更简洁，维护成本更低，适合在无防爆处理的教学空间、洁净车间内使用，不会产生废气排放，运行过程中仅存在机械传动的轻微声响，对周边环境干扰极小。从结构布局来看，该装置采用立式单缸排布，底座为带安装孔的矩形铸铁式结构，安装时可通过螺栓直接固定在工作台面或设备机架上，底座的平面度公差控制在0.05mm以内，保证整机运行时的稳定性，避免曲柄连杆高速往复运动时产生共振偏移。缸体部分采用直筒式立式安装，直接与底座上方的支撑立板集成，减少了额外的连接紧固件，

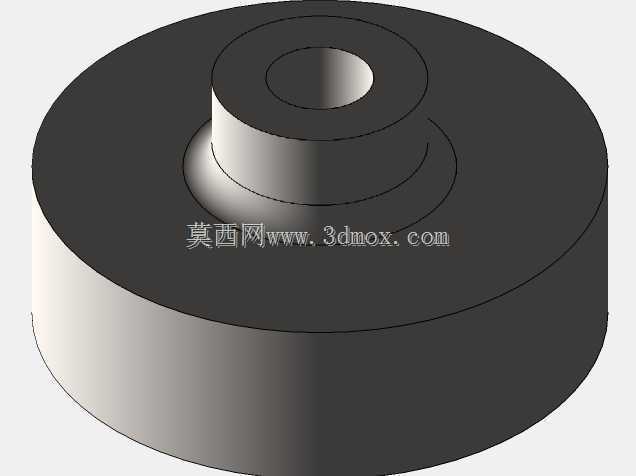

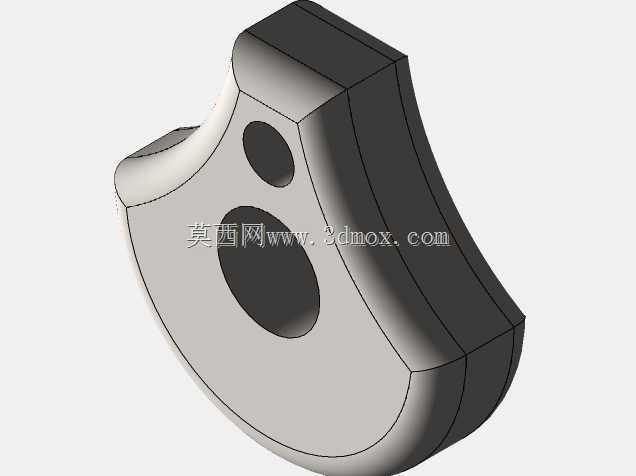

　　既压缩了整机的横向占用空间，也提升了缸体支撑的刚性，活塞在缸体内做上下往复运动时，缸壁的受力可直接传递至下方底座，不会出现悬臂结构带来的形变问题。动力转换部分采用偏心曲柄连杆结构，侧置的飞轮与曲柄轴同轴连接，飞轮的轮缘做了加厚处理，可储存活塞做功行程的动能，带动曲轴越过止点，保证运转的连续性，避免出现卡滞问题。设计过程中，首先要确定活塞的行程与缸径匹配关系，针对0.4-0.8MPa的常规工厂压缩空气压力，缸径设置为20mm时，活塞行程设置为25mm即可满足小型工装的动力输出需求，同时要控制曲柄的偏心距与活塞行程的对应关系，保证连杆摆动角度控制在15度以内，减少活塞侧面对缸壁的侧向压力，降低运行过程中的磨损速度。

　　进气与排气的气道直接集成在缸体上部的端盖位置，无需额外外接复杂的管路组件，压缩空气进入缸体上腔后推动活塞下行，通过连杆带动曲柄轴旋转，当活塞运行至下止点时，排气口打开，缸内压力释放，飞轮带动活塞上行完成排气行程，整个配气逻辑通过机械结构联动实现，无需额外的电控气门组件，大幅降低了故障概率。安装边界方面，整机横向最大尺寸为侧置飞轮的外圆直径，纵向尺寸从底座底面到缸体顶部端盖的高度控制在120mm以内，前后方向的厚度不超过60mm，可直接嵌入小型教学实验台的面板安装位，也可通过底座的四个M4安装孔固定在自动化生产线的小型工位上，作为工件推送、轻量冲压的动力源。在结构细节处理上，连杆与活塞、曲柄的连接位置均采用销轴铰接，

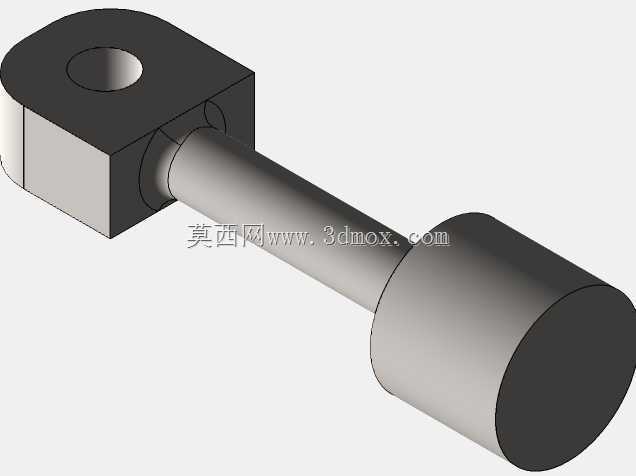

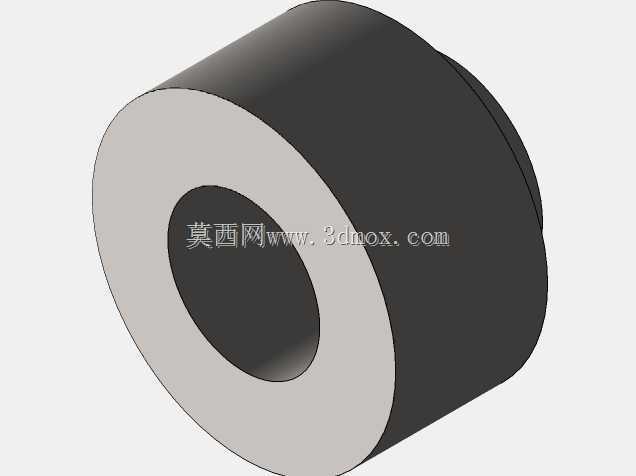

　　销轴端部设置卡簧限位，避免运转过程中销轴脱出，曲柄轴的支撑位置设置了铜套轴承，无需额外添加润滑脂即可长时间运行，适配教学场景下低频率、长时间演示的使用需求。这类装置的实际用途并不局限于教学演示，在小型自动化设备中，可作为轻负载的往复动力源，替代结构复杂的气缸组件，通过飞轮的惯性输出更平稳的动力，不会出现普通气缸行程末端的冲击问题，同时可通过调整进气压力灵活调整输出扭矩与转速，适配不同的负载需求。设计时还要考虑整机的拆装便利性，所有连接紧固件均采用标准内六角螺栓，易损的活塞密封件可直接从缸体上端盖位置更换，无需拆解整个机架，后期维护的操作门槛极低，即使是没有专业维修经验的操作人员，也可在短时间内完成易损件的更换。从传动效率来看，这种立式单缸空气活塞结构的动力转换效率可达65%以上，远高于同功率等级的小型叶片式气动马达，在低转速工况下的扭矩输出更稳定，不会出现叶片马达低转速卡顿的问题，适合需要低速大扭矩输出的轻负载工装场景。
