轻量化镂空链轮传动零件结构设计

项目分类:齿轮 发布时间:2024-08-22 ID:767325
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计
  • 轻量化镂空链轮传动零件结构设计

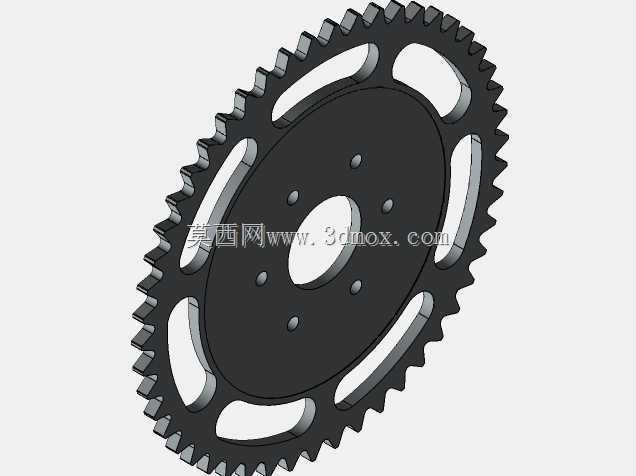

  做链传动系统选型的时候,很多工程师容易忽略链轮的结构优化对整套传动机构的影响,尤其是中低速、长轴距的传动场景里,链轮自身的转动惯量、安装适配性、啮合精度,直接决定了整套传动的运行稳定性与维护周期。这款链轮采用了辐条式镂空的结构设计,并非单纯为了视觉上的轻量化,而是针对中小载荷的传动场景做的针对性优化:首先是轮体部分的六个均匀分布的镂空槽,在保证轮辐结构强度满足额定扭矩传递要求的前提下,尽可能削减了非啮合区域的材料用量,既降低了链轮自身的转动惯量,让传动启停阶段的动态响应更灵敏,也减少了链轮高速转动时的风阻损耗,对于需要频繁正反转、启停的传动工位来说,这种结构能有效降低驱动端的负载冗余。

  从啮合区域的设计来看,轮齿的齿形是按照标准短节距滚子链的啮合参数做的修形处理,齿廓的工作段做了微小的倒角过渡,避免链条滚子进入啮合时出现卡滞、硬冲击的问题,齿根位置的圆弧半径和配套滚子的半径做了匹配优化,能让啮合接触应力均匀分布在齿面接触区域,减少长期运行后的齿面点蚀、磨损问题。轮体中心的安装孔采用了台阶式设计,中心通孔用于穿过传动轴,周围均匀分布的六个小孔是安装定位孔,既可以通过螺栓和传动轴端的连接法兰做刚性固定,也可以配合定位销实现周向定位,避免链轮在传递大扭矩时出现周向窜动,安装孔的位置度公差控制在合理范围内,能保证链轮安装后的端面跳动量满足链传动的对中要求,减少链条运行过程中的偏磨、跳齿风险。

  实际应用场景里,这类链轮常被用在轻工输送设备、小型动力传输机构、非机动车传动系统这类对部件自重、传动平稳性有一定要求的场合:比如包装生产线的输送链驱动端,采用这种镂空链轮可以降低驱动电机的启动扭矩需求,不需要选配过大功率的驱动单元就能满足输送负载要求;在户外作业的小型机动设备上,镂空结构不容易积存泥沙、碎屑,日常维护时不需要频繁拆解清理轮体缝隙里的杂物,能降低运维的工作量。设计过程中需要特别注意安装边界的匹配:链轮的齿顶圆直径决定了传动端的最小防护间隙,安装时要保证链轮齿顶和设备防护罩内壁之间留有足够的安全距离,避免运行过程中齿部剐蹭防护罩产生异响或者结构损坏;中心安装孔的配合公差要根据传动轴的固定方式选择,如果是采用键连接的结构,中心孔和轴的配合建议选过渡配合,既方便装配时的压装操作,也能避免长期运行后孔轴配合间隙变大导致的传动抖动;如果是采用法兰螺栓固定的方式,要注意周围六个安装孔的孔位和连接法兰的孔位做同轴度校验,螺栓锁紧时要按照对角顺序分次拧紧,避免轮体安装后出现端面倾斜,导致链条两侧受力不均。

  另外,轮体的厚度设计也和配套链条的内节内宽做了匹配,齿部的工作宽度略小于链条内节内宽,保证链条能顺畅落在齿槽内,不会出现卡链、脱链的问题;轮辐部分的厚度比齿部略薄,在保证结构刚度的前提下进一步控制自重,镂空槽的边缘都做了圆角过渡,避免应力集中导致轮辐在受冲击载荷时出现开裂问题。在做三维建模的时候,齿形部分的参数化建模要注意齿距累积误差的控制,每个齿的齿形轮廓要保持一致,否则实际加工出来的链轮在运行时会出现周期性的传动波动,影响整套传动系统的运行平稳性;镂空槽的位置要和轮齿的位置做错位分布,避免镂空槽的边缘正好对齐齿根位置,削弱齿根部位的结构强度。这类链轮的材质通常可以根据载荷场景选择,中小载荷场景用45号钢做调质处理就能满足强度要求,如果是有腐蚀环境的应用场景,可以换成不锈钢材质或者做表面发黑、镀锌处理,提升部件的耐锈蚀能力,延长使用寿命。
