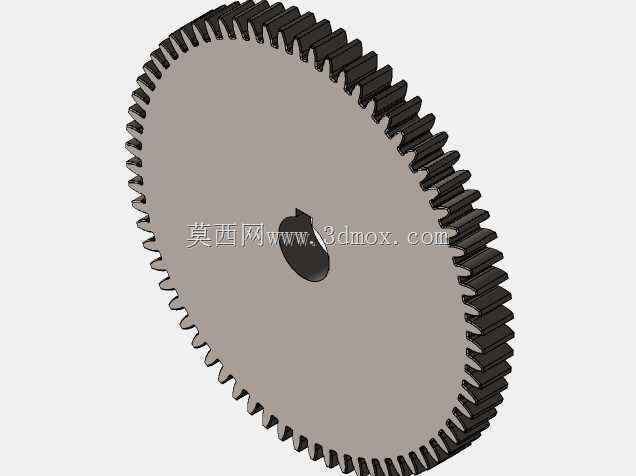

带键槽直齿圆柱传动齿轮结构设计

　　在常规机械传动系统的布局中，这类带中心键槽的直齿圆柱齿轮是动力传递路径里的核心基础零件，多数应用在平行轴之间的定传动比动力传输场景，从小型轻工设备的进给机构、普通机床的主轴箱变速单元，到小型输送线的动力端传动组，都能见到这类结构齿轮的身影。它的核心作用是通过轮齿的连续啮合，将输入轴的旋转扭矩平稳传递到输出轴，同时根据啮合配对齿轮的齿数差，实现预设的转速增减与扭矩匹配，保障整套传动链路的动力输出符合工况设计要求。

　　从结构设计的逻辑来看，这款齿轮采用了最经典的直齿圆柱构型，轮齿沿齿轮轴向平行排布，没有螺旋角带来的轴向分力，对应的支撑轴系可以简化止推结构的设计，降低轴系的整体复杂度与装配难度。中心位置的轴孔采用基孔制公差设计，孔壁开设的标准平键槽，是为了装配时与传动轴上的平键配合，通过键的侧面承受挤压与剪切载荷，避免齿轮与轴之间出现周向相对滑动，保证扭矩传递过程中无空回、无相位偏移，这一点在有定相位传动要求的机构里尤为重要，比如包装设备的送料辊传动、机床的走刀传动，都需要这类键连接保障传动相位的准确性。

　　轮齿部分的设计采用了标准渐开线齿廓，这种齿廓的优势在于啮合过程中传动比恒定，轮齿之间的正压力方向始终沿啮合线方向，传动平稳性好，冲击与振动噪声远低于其他非渐开线齿廓的齿轮，同时渐开线齿廓对中心距的安装误差有一定的容忍度，即使实际装配中心距和理论设计值存在小幅偏差，也能保证正常的啮合传动，不会出现卡滞或者传动比突变的问题，大幅降低了现场装配的调试难度。齿顶圆、齿根圆都做了标准的圆角过渡，尤其是齿根位置的过渡圆角，是为了降低齿根处的应力集中系数，避免齿轮在承受交变载荷时出现齿根疲劳断裂的问题，这对于长期连续运转的传动系统来说，是直接决定齿轮使用寿命的关键设计细节。

　　齿轮的辐板部分采用了实心圆盘式结构，这种结构适合小直径、中等载荷的应用场景，相比辐条式结构，实心辐板的加工工艺更简单，整体刚性更好，在承受冲击载荷时不会出现辐条变形的问题，同时实心结构的转动惯量更均匀，高速运转时的动平衡更容易保证，不需要额外做过多的动平衡去重处理。齿轮的两个端面都做了平面度与粗糙度要求，装配时端面可以与轴肩、锁紧挡圈的端面紧密贴合，保证齿轮在轴上的轴向定位精度，避免运转过程中出现轴向窜动，导致轮齿啮合宽度不足、局部载荷过大加剧齿面磨损的问题。

　　在安装边界的设计考量上，这款齿轮的外径、齿宽、中心轴孔直径、键槽尺寸都遵循通用的机械设计标准，能够和同模数的标准直齿轮直接配对啮合，不需要做额外的齿形修配。装配时只需要将齿轮的键槽对准轴上的平键，沿轴向推入到轴肩定位位置，再通过轴端挡圈或者圆螺母锁紧即可完成固定，装配流程简单，后期维护更换时也不需要特殊的工装，直接拆卸锁紧件就能将齿轮从轴上拔出，更换效率很高。在实际工况使用中，这类齿轮通常搭配润滑脂或者润滑油进行润滑，齿面的粗糙度设计也兼顾了油膜形成的要求，运转时润滑油可以在啮合齿面之间形成稳定的油膜，降低齿面的摩擦系数，减少磨损与发热，延长齿轮的使用寿命。

　　从实际应用的适配性来看，这款齿轮的结构没有多余的复杂设计，所有结构特征都服务于动力传递、安装固定、长期可靠运转这几个核心需求，既不会因为结构过于冗余增加不必要的加工成本与重量，也不会因为结构简化导致强度、刚性不足无法满足工况载荷要求，是中小载荷平行轴传动场景下通用性极强的传动零件，在各类通用机械设备的传动系统中都有极高的适配性。
