铝型材框架式电力变压器承载结构

　　这套铝型材搭建的框架结构，主要应用于电力输配场景下的电力变压器安装承载，区别于传统焊接钢制变压器柜体，采用模块化铝型材拼接的形式，适配车间内预装式电力变压器的安装需求，多用于厂区内部配电、中小型变电站户内安装场景，能够为变压器本体及配套线缆、附属电气元件提供稳定的安装支撑与防护边界。从实际使用角度出发，该结构首先要满足变压器本体的承重要求，设计阶段优先选用了大截面欧标工业铝型材作为主框架梁，型材之间采用高强度角件与内置螺栓连接，避免焊接变形带来的安装精度偏差，同时铝型材本身的阳极氧化表层具备不错的抗锈蚀能力，适配户内配电环境的长期使用需求，无需额外做表面防腐处理，能缩短现场安装的施工周期。

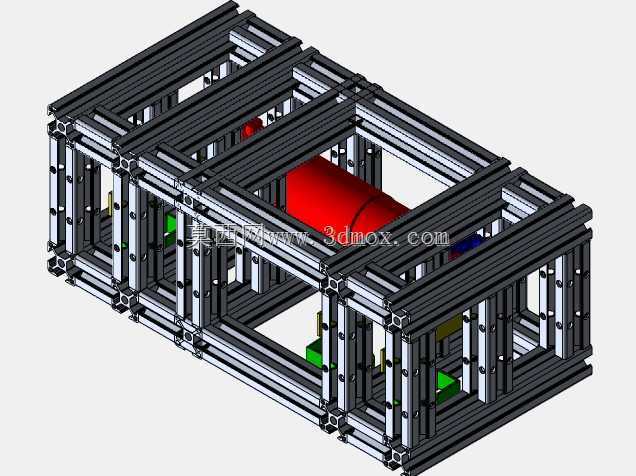

　　结构的内部空间划分完全围绕变压器的实际安装逻辑展开，中部预留的大尺寸空腔用于放置变压器核心本体，红色的本体就位后，周边预留的间隙满足通风散热的要求，避免运行过程中热量积聚影响设备寿命；框架分层设置的安装位，分别用于固定线缆固定件、接地组件以及配套的接线端子排，图中可见的绿色部件就是线缆导向固定座，能够规范变压器进出线的排布走向，避免线缆交叉干涉，也方便后期运维过程中的线路检修与更换。设计过程中充分考虑了安装边界的适配性，整体框架的外轮廓尺寸严格匹配常规户内变压器安装位的预留空间，底部的型材横梁预留了通用安装孔位，既可以直接通过膨胀螺栓固定在水泥基础上，也可以搭配减震脚轮做成可移动式的临时配电变压器载体，适配不同场景的安装需求；

　　框架侧面的型材槽内可随时加装亚克力防护板或者金属网罩，在不影响通风的前提下，避免人员误触内部带电部件，满足电气安全防护的相关要求。线缆机构的设计是这套结构的细节亮点，不同于传统变压器柜体将线缆排布在柜体外侧的做法，该结构在框架侧部预留了专用的线缆走线腔，高压进线与低压出线分别走不同的腔体，通过型材上加装的线缆固定座分层固定，既能够理顺线缆走向，也能避免高低压线路之间的电磁干扰，同时走线腔的位置预留了足够的操作空间，接线作业时不需要拆除大面积的防护结构，仅打开对应位置的盖板即可完成接线操作，大幅降低现场施工的难度。框架的连接节点全部采用标准工业铝型材配件，所有螺栓、角件都是通用标准件，后期如果需要调整内部空间尺寸，

　　或者适配不同容量的变压器本体，仅需要拆除对应位置的型材，更换对应长度的铝型材即可重新组装，不需要整体报废结构件，相比传统焊接钢结构的变压器柜体，改造与维护的成本更低，也更适配现在柔性配电的建设需求。在承重校核阶段，设计时针对主横梁的受力做了针对性的加强，变压器本体的安装位置下方额外增加了纵向支撑型材，将本体的重量均匀分散到整个框架的底部梁上，避免局部受力过大导致型材变形；框架的顶部也预留了吊装孔位，方便整体组装完成后通过起重设备整体吊装就位，不需要现场零散拼装，能够大幅压缩现场的安装工期。整体结构没有多余的装饰性设计，所有的型材排布、孔位预留、附件安装位置都完全服务于变压器的安装、运行、维护需求，铝型材本身的轻量化特性也让整个框架的重量远低于同尺寸的钢制焊接柜，运输与吊装的成本也能得到有效控制，同时铝型材的非导磁特性，也不会对变压器周边的磁场造成额外影响，避免结构件本身产生额外的涡流损耗，提升变压器整体的运行效率。
