电力变压器配套锥形接线端子组件结构

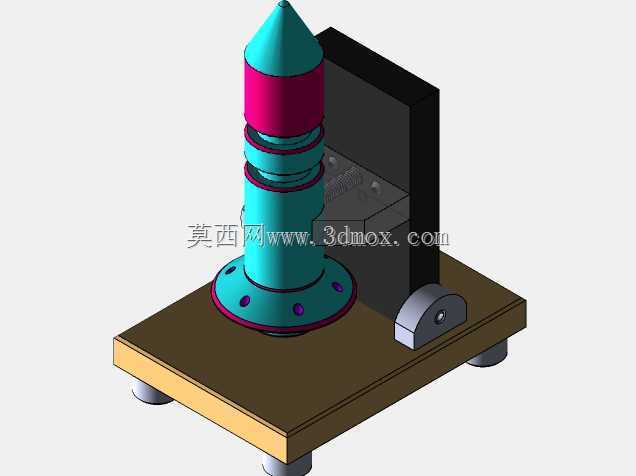

　　这套锥形结构的电力配套组件，主要应用于中小型电力变压器的高压侧接线端，承担高压引出线的绝缘支撑、外部接线端子定位以及带电部分与安装基座的绝缘隔离作用，在户外柱上变、小型箱变的高压接线工位都能见到同类结构的实际应用。从结构设计逻辑来看，顶部的锥形端头采用圆弧收尖造型，并非随意的外观设计，而是考虑到高压带电端的电场均匀分布需求，尖锐棱角会造成局部电场强度集中，容易引发电晕放电，锥形过渡的曲面可以让电场线沿锥面均匀发散，降低局部放电风险，这也是高压接线端常见的造型处理思路。锥头下方的玫红色段为高压绝缘护套管的安装位，设计了两道环形凸台，用来卡装硅橡胶绝缘护套的定位凹槽，防止护套在长期户外使用中出现移位、脱落，避免雨水、

　　灰尘沿绝缘面爬电引发绝缘故障。再往下的青蓝色柱体是主绝缘支撑段，柱体上同样设置了多层环形伞裙结构，每道伞裙的外沿都做了圆弧倒角，一方面增加了绝缘件表面的爬电距离，在潮湿、凝露的工况下，伞裙之间的空气间隙可以阻断连续水膜的形成，提升污闪电压；另一方面伞裙的下沿设计了微倾的排水角度，雨天落在绝缘件表面的积水可以顺着伞裙斜面快速滴落，不会在绝缘表面积留形成导电通路。底部的法兰盘是整个组件的安装基准面，法兰上均匀分布了四个安装通孔，孔位做了沉台设计，安装时固定螺栓的头部可以完全沉入沉台内，不会突出法兰平面，保证法兰与安装基座的贴合面完全平整，避免螺栓突出造成局部应力集中，同时沉台内可以填充密封胶圈，实现安装面的防水密封。

　　法兰盘与后方的L型安装支架配合，支架采用黑色绝缘板材加工，底部通过带圆弧转轴的固定座与木质安装底板连接，这个转轴结构并非多余设计，实际应用中可以根据外部接线的走向，小范围调整整个接线端子组件的倾斜角度，方便不同方向的高压线缆接入，避免线缆过度弯折造成线芯损伤或者绝缘层开裂。安装底板下方设置了四个圆柱形减震垫脚，垫脚采用丁腈橡胶材质，一方面可以将整个组件与安装柜体的金属底板隔开，形成二次绝缘防护，另一方面可以缓冲变压器运行过程中产生的机械振动，避免长期振动造成接线端子的固定螺栓松动、接线处接触电阻变大引发过热故障。从安装边界尺寸来看，整个组件的总高度控制在常规高压接线仓的安全净距范围内，

　　法兰盘的安装孔位间距符合10kV级变压器接线端子的通用安装尺寸规范，可以直接替换同规格的老式瓷质接线端子，不需要对变压器原有安装基座做额外的打孔改造。组件的带电部分与后方L型支架之间预留了足够的空气绝缘间隙，间隙距离满足高压带电体与接地构件之间的最小安全距离要求，不会在运行中出现间隙击穿的风险。设计过程中还考虑了接线操作的便利性，顶部锥头的端面预留了接线螺栓的安装孔，外部高压引线的接线端子可以直接通过螺栓固定在锥头端面上，接线操作空间充足，不需要额外的转接件，减少了接线点的数量，也就降低了接触不良的故障概率。绝缘件的材质选用了环氧玻璃布层压材料，相比传统的陶瓷绝缘件，抗冲击性能更好，在运输、安装过程中不容易出现磕碰碎裂的问题，同时材料的介电常数稳定，在-40℃到120℃的环境温度范围内都能保持可靠的绝缘性能，适配国内大部分地区的户外运行工况。
