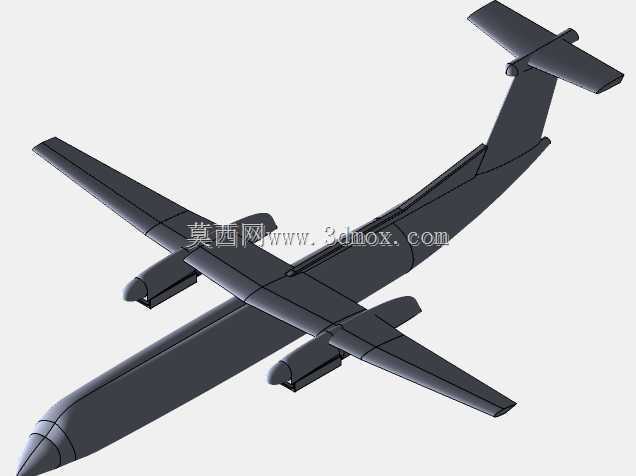

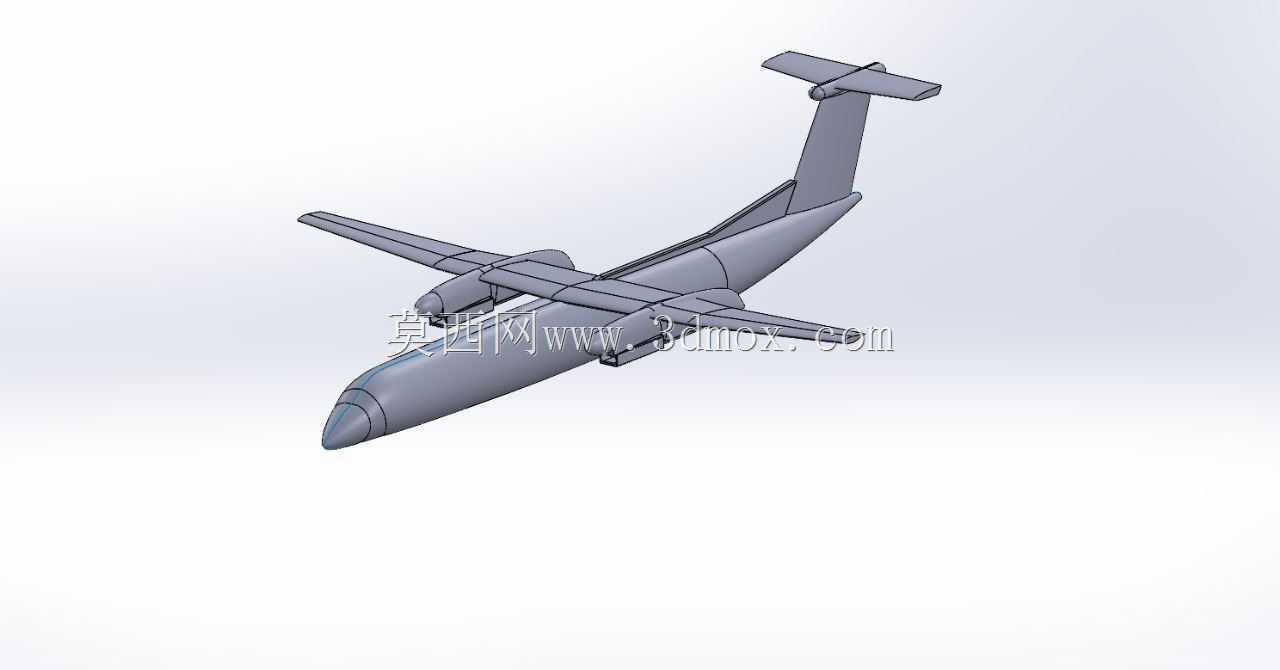

双发涡桨支线飞机外形结构数模

　　在民用支线航空运输、通用航空作业、航空教学实训等场景中，双发涡桨布局的飞行器始终占据着不可替代的位置，这类机型对跑道条件要求低、燃油经济性出色、中低速巡航稳定性强，既可以执飞短途支线的客运、货运航线，也能经过改装后执行地质勘探、森林防火巡查、人工影响天气等特种作业任务。本次完成的这款飞行器外形结构数模，完全围绕这类机型的实际工程特征搭建，没有做夸张的概念化变形，所有结构特征都对应真实飞行器的功能需求。

　　从设计逻辑来看，建模过程没有采用整体放样的偷懒做法，而是严格遵循航空结构设计的基准拆分原则，先建立机身对称基准面、机翼安装基准面、尾翼定位基准面、起落架收放基准轴这几个核心基准体系，再逐个拆分部件完成建模。机身部分采用分段式曲面构建，机头段按照气动要求做了钝圆过渡的曲面收敛，既保证机头雷达罩的安装空间，也能降低巡航阶段的机头激波阻力；机身中段为等直径圆柱段，预留了客舱/货舱的内部布置空间，机身下部做了局部的整流凸起，用来容纳起落架舱与机载设备舱，避免外露部件增加飞行阻力；机尾段逐步收敛收缩，和尾翼承力结构平滑过渡，减少尾部气流分离带来的飞行阻力。

　　机翼采用高单翼布局，这种布局的优势在于发动机安装位置距离地面更高，在砂石跑道、简易跑道起降时，发动机不容易吸入地面杂物，同时机翼下方的空间充足，方便布置起落架与外挂设备；机翼的翼型选用了适合中低速飞行的高升阻比翼型，机翼后缘预留了副翼、襟翼的安装位置，襟翼滑轨的整流凸起也做了还原，保证起降阶段增升装置的结构空间。发动机短舱采用翼下吊装的方式，短舱外形按照涡桨发动机的整流要求做了流线型设计，既保证发动机的进气、排气顺畅，也能减少发动机短舱和机翼之间的气流干扰；短舱和机翼的连接挂架做了简化的承力结构还原，对应真实机型的载荷传递路径。

　　尾翼部分采用常规的T型尾翼布局，水平尾翼安装在垂直尾翼的顶端，这种布局可以避开机翼后方的气流扰动区域，提升尾翼的操纵效率，尤其是在飞机低速大迎角飞行状态下，水平尾翼不会被机翼的下洗气流完全遮蔽，能保证足够的俯仰操纵力矩；垂直尾翼带有后掠角度，前缘做了圆弧过渡，方向舵的偏转边界也在数模中做了明确的区分，尾翼根部和机身的连接区域做了整流包过渡，避免应力集中同时降低阻力。起落架部分采用前三点式布局，前起落架布置在机头下方，主起落架对应发动机短舱的下部位置，起落架的轮距、轴距参数都按照真实同级别机型的比例设置，保证地面滑行、转弯、起降过程中的稳定性，起落架舱门的轮廓也做了对应还原，收放状态下的舱门贴合边界符合结构设计要求。

　　在建模的细节处理上，所有曲面之间都做了G2连续的曲率过渡，没有出现曲面褶皱、曲率突变的问题，相邻部件的安装边界都预留了合理的间隙，比如机翼和机身的对接处、尾翼和机身的对接处、发动机短舱和挂架的对接处，都按照实际装配要求留足了公差间隙，不会出现部件干涉的问题。整个数模的外形比例严格参考同级别双发涡桨飞机的实际尺寸，机身长度、翼展、机高的比例协调，不会出现比例失真的问题，可以直接用于航空教学的结构演示、外形方案验证、CFD气动分析的初始模型使用，也可以作为相关场景渲染、模拟仿真的基础载体。对于结构设计从业者来说，这个数模的基准体系搭建逻辑、曲面拆分思路，也能为同类飞行器外形建模提供参考，尤其是分段式机身建模、翼身融合过渡、尾翼整流结构的处理方式，都贴合实际工程中的建模规范，没有非工程化的随意设计。
