隐身歼击机驾驶舱优化结构三维数模

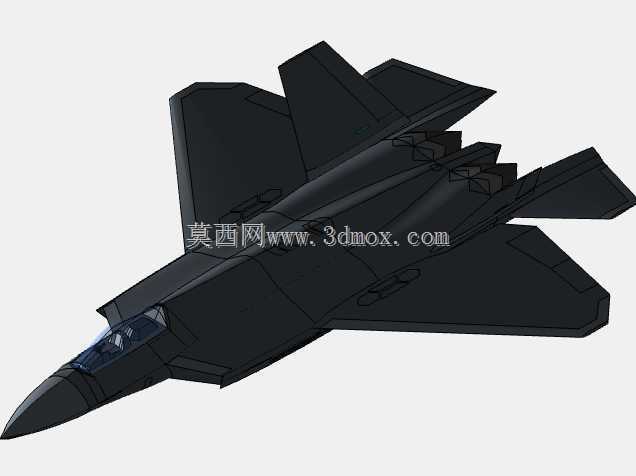

　　本次呈现的隐身歼击机三维结构数模，核心优化方向集中在驾驶舱内部构型迭代，整体气动布局延续双发重型隐身战机的常规外倾双垂尾、翼身融合设计逻辑，所有曲面建模均严格按照隐身战机的棱边平行原则做约束，整机正面投影的棱边共线率控制在工程验证阶段的合理区间，可直接用于气动仿真的前置数模校验环节。从实际应用场景来看，该数模可覆盖军用飞行器结构设计教学、隐身战机气动原理演示、虚拟仿真训练场景的载具搭建、航展科普展项的交互模型开发等多个方向，结构设计从业者可直接拆解座舱段的分层结构，观察弹射座椅安装位、座舱盖密封止口、航电设备安装支架的空间排布逻辑，无需从零开始做基础曲面的搭建工作。从功能特性维度看，本次迭代的驾驶舱内部，

　　重新调整了弹射座椅的安装倾角，将原设计中17度的后倾角优化至22度，匹配高过载飞行场景下飞行员的抗荷姿态需求，同时在座舱两侧的控制台区域预留了通用航电设备的安装接口，接口尺寸按照国军标通用航电安装规范做约束，可适配不同型号的显示控制终端、操作手柄的装配需求，无需额外做安装面的二次修整。座舱盖采用整体式水泡形设计，边缘与机身蒙皮的阶差控制在0.3mm以内，满足隐身性能对表面连续性的要求，同时在座舱盖前缘预留了爆破索的安装槽位，槽位深度与宽度匹配穿盖弹射的爆破索安装尺寸，不会出现装配干涉问题。整机的外形尺寸按照重型歼击机的实际量级做等比例建模，机身总长约21米，翼展约13米，机高约4.5米，

　　起落架放下状态的整机地面高度满足常规机库的净空要求，主起落架的轮距约4.2米，转弯半径的仿真计算可直接基于现有数模的起落架转向角参数开展，主弹舱位于机身腹部，舱门的开合转轴位置、舱门与机身的密封面结构均做了详细建模，弹舱内部的挂点安装座按照通用挂架的接口尺寸预留，可适配不同规格的机载武器挂载仿真需求。从设计思路来看，整机的曲面构建全部采用G2连续的曲面过渡，翼身融合区域的曲面曲率变化均匀，没有出现曲率突变的折角，可直接导入流体仿真软件做RCS计算与气动阻力分析，外倾双垂尾的外倾角度设置为27度，既满足侧向隐身的角度要求，也能保证大迎角飞行状态下的航向稳定性，垂尾的舵面转轴位置、作动筒安装空间均做了预留，

　　不会出现舵面偏转时与机身结构的干涉。进气道采用DSI无附面层隔道设计，鼓包曲面与进气道唇口的过渡顺滑，进气道内部的S型弯道完全遮挡发动机叶片，满足正面隐身的设计要求，进气道与机身的连接区域没有明显的接缝凸起，整体表面连续性符合隐身战机的工艺要求。安装边界方面，整机的维护口盖位置均按照实际战机的维护需求做了排布，机头雷达罩的拆卸路径、航电设备舱的维护开口、发动机舱的维护通道均预留了足够的操作空间，地勤维护场景的仿真可直接基于现有数模开展，无需额外调整结构位置。驾驶舱内部的操纵杆、油门杆的位置按照人体工程学要求做了优化，飞行员坐姿状态下的手臂操作范围完全覆盖两个操纵部件，不需要额外前倾或侧身即可完成所有飞行操作，座舱内部的仪表板安装角度设置为15度下倾，飞行员正常坐姿下的视线可完全覆盖所有显示界面，无需调整头部姿态即可读取全部飞行参数。
