小型多色标识制导弹药结构设计方案

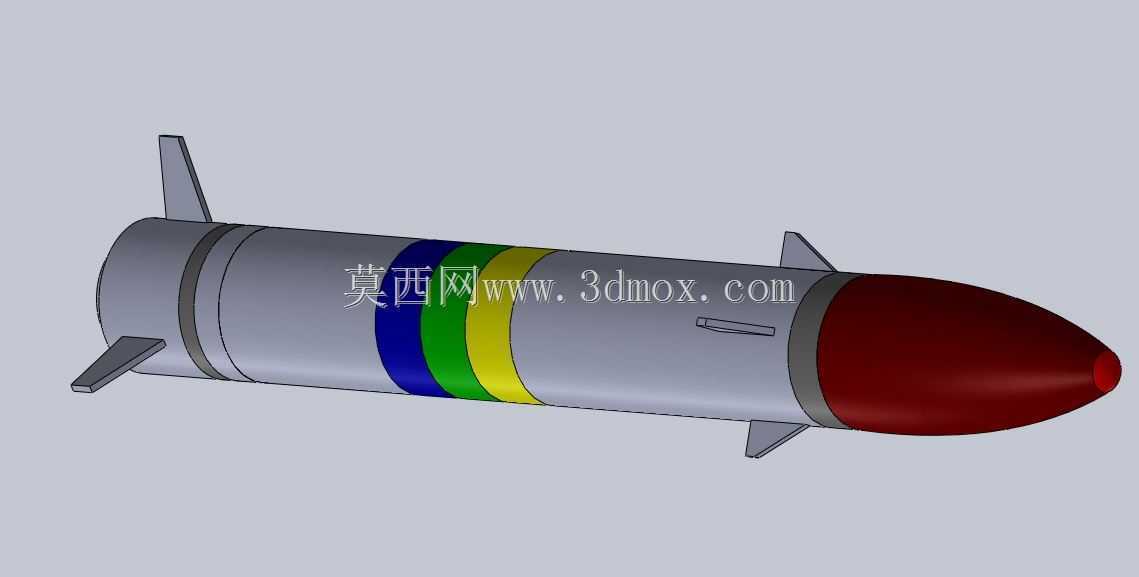

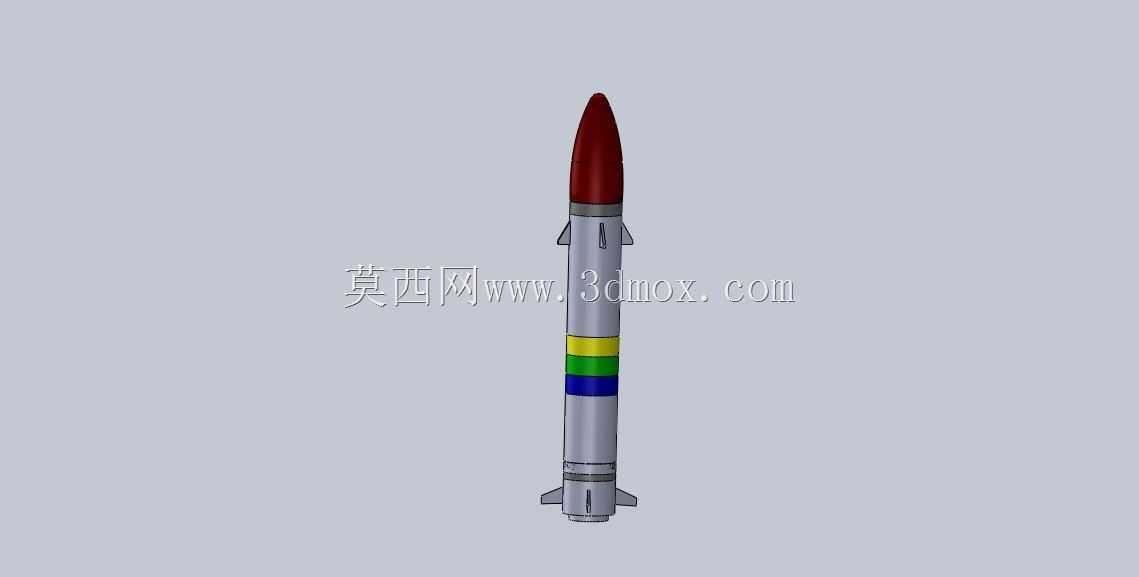

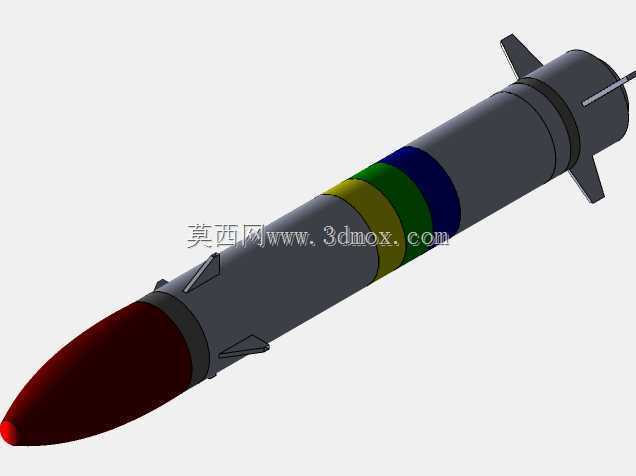

　　在近程低空防御、轻型机载挂载以及单兵便携作战场景中，这类小尺寸制导弹药的结构合理性直接决定了作战响应速度与挂载适配性，本次完成的弹体结构设计，完全围绕实际列装使用中的痛点展开，没有做冗余的装饰性结构，所有外形与内部布局都服务于功能实现。先从安装边界说起，弹体整体采用细长旋成体布局，头部为卵形钝头设计，既能够降低高速飞行时的激波阻力，也能为头部导引元器件预留足够的安装空间，弹身主体为等直径圆柱段，直径控制在适配常规轻型发射筒、机载挂架接口的尺寸范围内，全弹长度满足单兵携行、无人机挂载的尺寸上限要求，不会出现超出载具挂载边界、携行时磕碰周边装备的问题。弹体尾部设置四片对称分布的折叠式稳定尾翼，平时尾翼贴附在弹身表面，

　　收纳状态下整体外轮廓不超过弹身圆柱段的直径范围，装入发射筒或者挂载在挂架上时不会产生额外的结构干涉，发射出筒后尾翼在气动力作用下自动张开，为弹体提供飞行稳定所需的恢复力矩，尾翼的后掠角度经过反复调整，能够在亚声速飞行段保持足够的稳定裕度，不会出现飞行过程中滚转异常、姿态发散的问题。弹身中部的多色环带并非装饰结构，不同色环对应不同的功能舱段分界，从头部往后依次是导引头舱、战斗部舱、控制舱、动力舱，色环的位置就是舱段连接的分离面位置，生产装配时可以通过色环快速定位舱段对接位置，日常维护检测时也能通过色环快速识别对应舱段，提升地勤操作的效率。导引头舱位于最前端的卵形头罩内部，头罩采用透波性能优异的结构设计，内部预留了导引元器件、

　　信号处理板卡的安装支架位置，支架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低头部重量，避免全弹重心过于靠前影响飞行操纵性。战斗部舱紧邻导引头舱，舱段壳体采用高强度铝合金加工，内部预留了装药、引信的安装空间，舱段前后端均采用螺纹连接结构与相邻舱段对接，连接位置设置有密封圈安装槽，能够满足野外复杂环境下的防水、防尘要求，避免潮气、沙尘进入舱体内部影响元器件可靠性。控制舱位于战斗部舱后方，内部安装有飞行控制板、舵机、电池组件，弹体对应舵机的位置设置有四片可差动的小型舵面，舵面转轴与尾翼呈45度夹角布置，能够通过舵面的偏转实现弹体俯仰、偏航、滚转三个通道的姿态控制，舵面的偏转角度范围经过校核，在最大偏转角度下不会与弹身、张开后的尾翼产生运动干涉，保证操纵机构的动作顺畅。动力舱位于弹体最后段，内部安装固体火箭发动机，尾部设置有喷管结构，喷管的扩张段角度经过优化，能够在发动机工作段提供足够的推力，同时推力线与弹体轴线完全重合，避免出现推力偏心导致的初始弹道偏差。整个弹体的所有舱段连接都采用同轴定位设计，对接时通过圆柱面定位保证各舱段的同轴度误差控制在允许范围内，避免因为同轴度偏差导致飞行过程中产生额外的气动阻力或者姿态扰动。在结构强度校核方面，弹体壳体的壁厚经过反复优化，既能够承受发射时的过载、发动机工作时的内压，也尽可能降低了结构重量，提升全弹的有效载荷占比。弹体表面的所有凸起结构都做了流线化处理，没有突兀的直角或者台阶，

　　尽可能降低飞行过程中的寄生阻力。另外在设计过程中充分考虑了工艺实现性，所有壳体零件都采用常规的车削、铣削工艺即可加工，不需要特殊的定制刀具或者复杂加工工序，能够有效降低批量生产的成本与加工周期，适合大规模列装使用。尾翼与舵面的铰接结构采用简单可靠的销轴连接，没有复杂的锁止机构，依靠气动力与弹簧结构即可实现展开与定位，结构零件数量少，故障率低，能够在长期存储后依然保证动作可靠。从实际使用场景来看，这种尺寸的弹药既可以适配单兵便携发射筒，用于打击近距离的轻型装甲目标、工事掩体，也可以挂载在中小型无人机上，作为空地打击弹药使用，还可以集成在近程防御系统上，拦截低空飞行的小型无人机、直升机等目标，不同场景下的安装接口都可以通过更换弹体上的适配挂耳实现，不需要改动弹体主体结构，具备很强的场景适配性。
