芯片热测试后冷却液去除超声波喷嘴结构

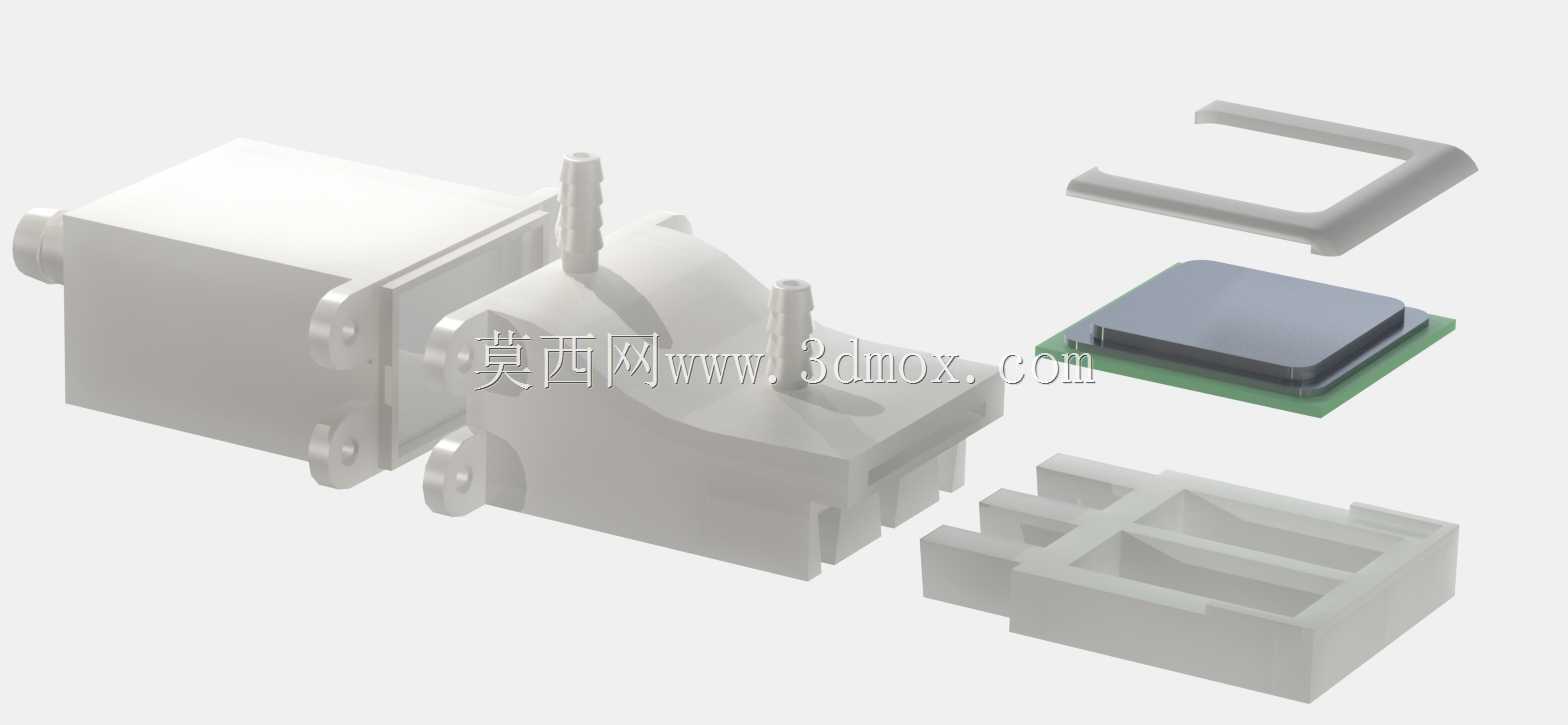

　　在半导体后段测试工序里，热测试环节是验证芯片在额定工作温度下性能稳定性的核心步骤，测试过程中会持续向芯片表面喷射冷却液来模拟工况散热，测试完成后必须彻底清除芯片表面残留的冷却液，避免残留液体腐蚀引脚、影响后续封装工序的良率，这款喷嘴就是专门针对该工序开发的流体去除执行部件。从实际产线的使用反馈来看，传统的吹气清理方式存在气流扩散范围大、清理死角多的问题，尤其是BGA封装芯片的引脚间隙位置，残留冷却液很难被彻底吹除，而采用超声波振动辅助的喷嘴结构，能够将喷出的流体或者气流打散成均匀的微米级射流，配合定向的流道设计，能够覆盖芯片表面的所有凹凸区域，不会出现清理盲区。这款喷嘴的整体结构采用分体式装配设计，

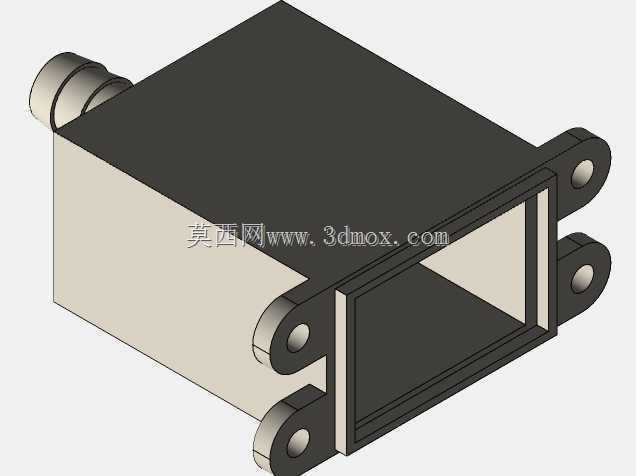

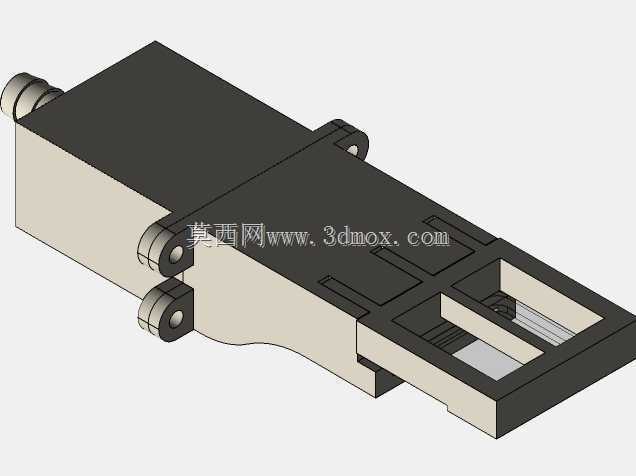

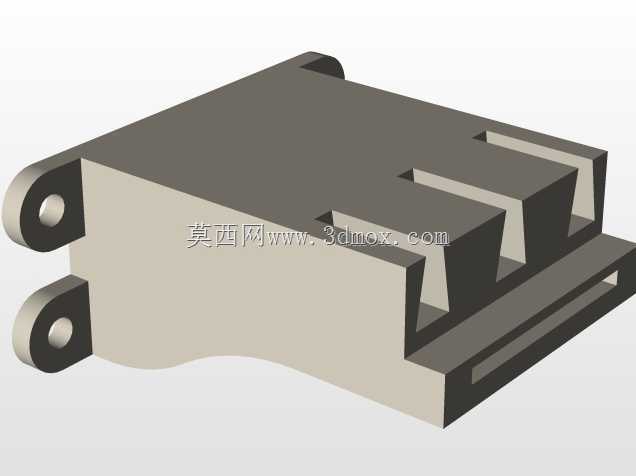

　　主体基座采用耐化学腐蚀的硬质工程塑料加工，和流体管路连接的接头采用快插式结构，现场维护时不需要额外工具就能完成管路拆装，喷嘴的喷射端面做了微米级的平面度处理，保证超声波振动能够均匀传递到喷出的介质上，不会出现局部振动能量不足导致的射流不均匀问题。从安装边界来看，喷嘴主体的安装法兰上预留了两个对称的定位销孔，能够直接固定在测试工位的移动滑台上，安装时的定位公差控制在0.1mm以内，保证喷嘴的喷射范围能够精准对准芯片的放置区域，不会因为安装偏移导致部分区域清理不到位。喷嘴的流体入口采用侧置式设计，管路走线不会和测试工位的其他运动部件产生干涉，整体的外形轮廓做了倒角处理，避免在滑台快速移动过程中剐蹭到周边的测试探针或者定位夹具。

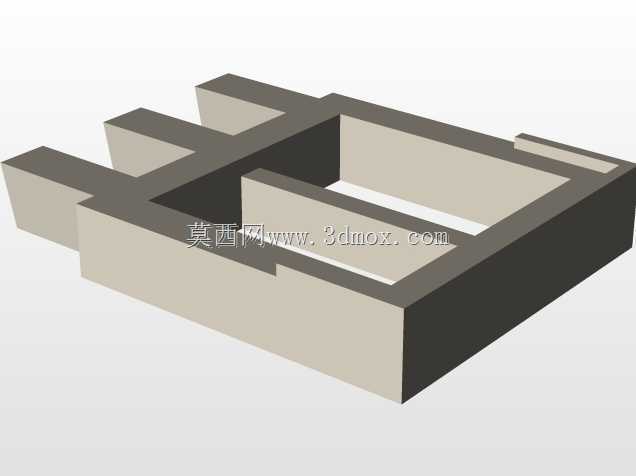

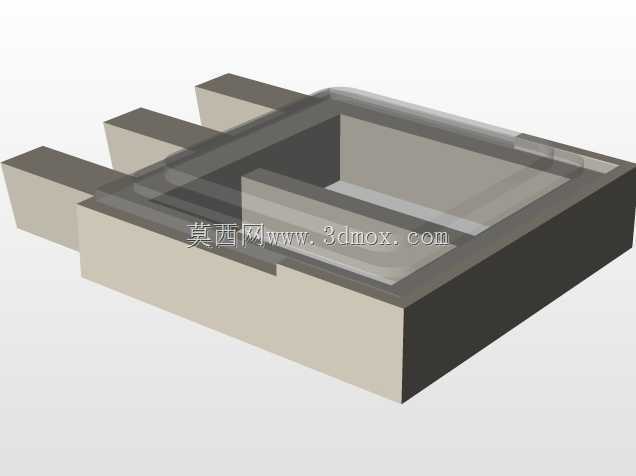

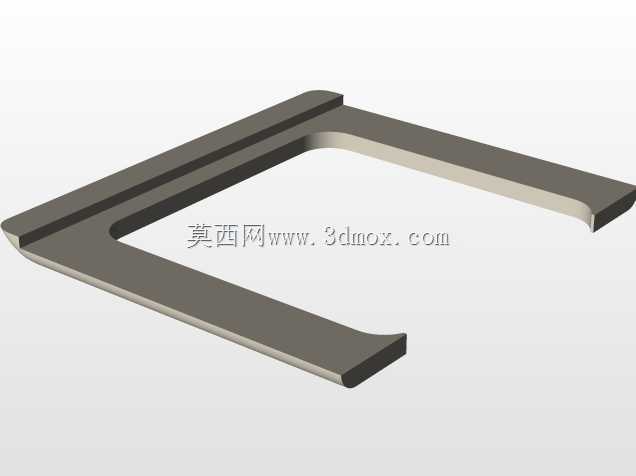

　　设计过程中重点考虑了流体的汇聚效果，喷嘴内部的流道采用渐缩式结构，从入口到喷射口的截面逐渐收窄，配合超声波振子的振动频率参数，能够让喷出的介质在距离喷射口10-15mm的位置形成均匀的作用面，这个距离刚好匹配常规芯片测试工位中喷嘴到芯片表面的工作间距，不需要额外调整工位的高度参数就能直接适配现有产线。和喷嘴配套的固定卡扣采用弹性卡扣设计，能够快速将振子部分固定在基座上，更换不同规格的振子时只需要掰开卡扣就能完成拆装，不需要拆解整个喷嘴的流体管路，大幅缩短了设备维护的停机时间。底部的导流垫块采用镂空式结构，一方面能够减轻喷嘴整体的重量，降低滑台移动时的负载，另一方面能够让多余的流体顺着镂空的沟槽快速排出，

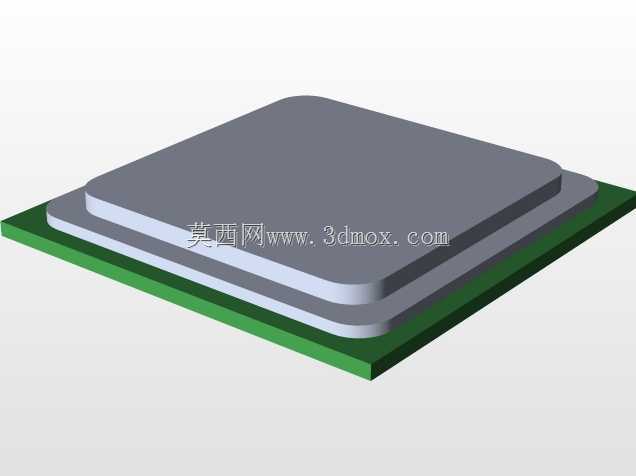

　　不会在喷嘴表面积聚形成液滴滴落到芯片上造成二次污染。在实际工况运行中，这款喷嘴能够适配去离子水、低浓度清洗液以及压缩空气多种介质，只需要调整入口的压力参数就能匹配不同的清理需求，针对表面贴装了大尺寸散热盖的芯片，可以适当提高入口压力，让射流能够穿透散热盖和芯片基板之间的微小间隙，把残留的冷却液彻底带出；针对薄型的裸芯片测试场景，则可以降低入口压力，避免射流冲击力过大导致芯片出现隐裂或者位移。整个喷嘴的密封结构采用平面密封加O型圈的双重密封设计，在0.5MPa的工作压力下不会出现介质渗漏问题，长期运行也不会因为密封失效导致液体滴落到测试设备的电路部分造成短路风险。从结构建模的角度来看，所有的装配面都预留了合理的公差配合间隙，快插接头的安装孔采用H7公差配合，装配后不会出现松动或者漏气的问题，定位销孔的位置度公差控制在0.05mm以内，保证多次拆装之后的重复定位精度满足产线的使用要求。
