径向发动机连杆结构三维设计

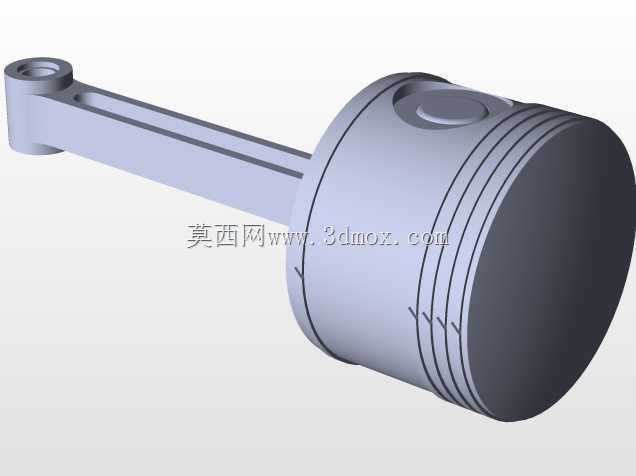

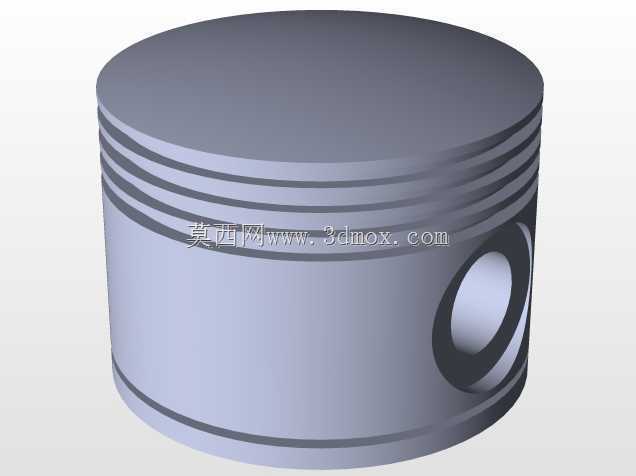

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，径向发动机因为气缸沿曲轴周向呈放射状排布的特殊布局，对连杆的结构强度、重量控制、安装适配性的要求比直列、V型发动机更为严苛。这类连杆的设计首先要匹配径向发动机的紧凑布局特性，大端与曲轴曲柄销配合，小端通过活塞销连接活塞，杆身采用工字形截面结构，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低往复运动惯量，避免高转速工况下因为惯量过大带来的附加载荷冲击，减少曲轴轴颈的磨损速率。从实际应用场景来看，这类连杆不仅适配传统的星形活塞航空发动机，在小型通用动力设备、航模动力单元、老式农用固定动力机组的径向发动机结构中也有广泛应用，

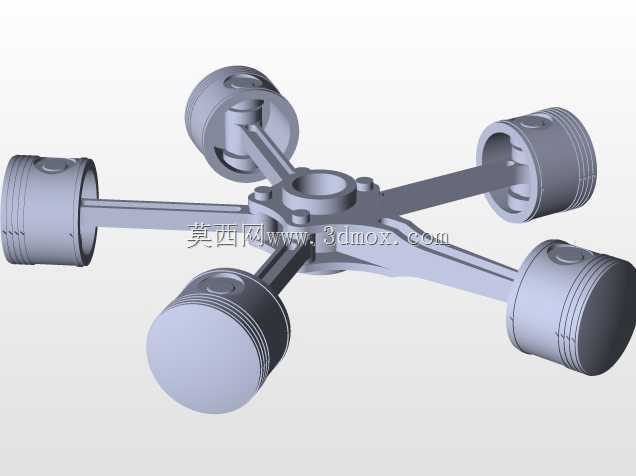

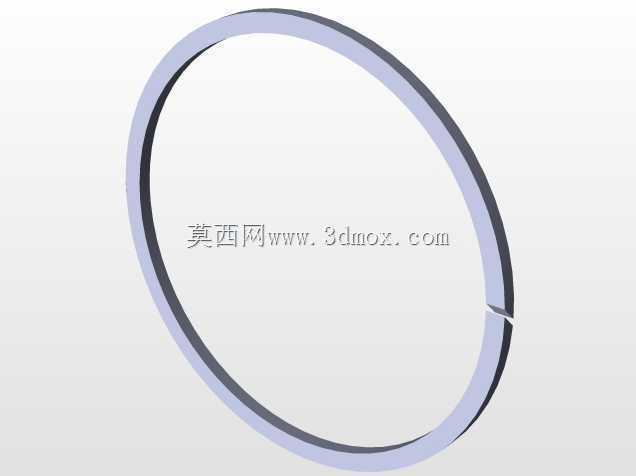

　　不同工况下的载荷特性直接决定了连杆的细节设计取向：高转速航发类应用会进一步优化杆身的流线型过渡，降低运转过程中的空气阻力，同时对大小端的轴瓦配合面提出更高的形位公差要求；固定式低速动力机组用连杆则会适当加厚杆身壁厚，提升长时间满负荷运转下的结构疲劳强度，降低维护频次。设计过程中需要重点考量安装边界的约束，径向发动机的多连杆共用同一曲轴曲柄销的结构，要求连杆大端的宽度尺寸必须严格控制，避免相邻连杆在运转过程中发生运动干涉，同时小端的衬套安装孔轴线与大端轴瓦孔轴线的平行度公差需要控制在极小范围内，否则会导致活塞在气缸内出现偏磨，不仅会造成气缸密封性能下降、动力输出损耗，严重时还会出现拉缸、活塞卡滞等致命故障。

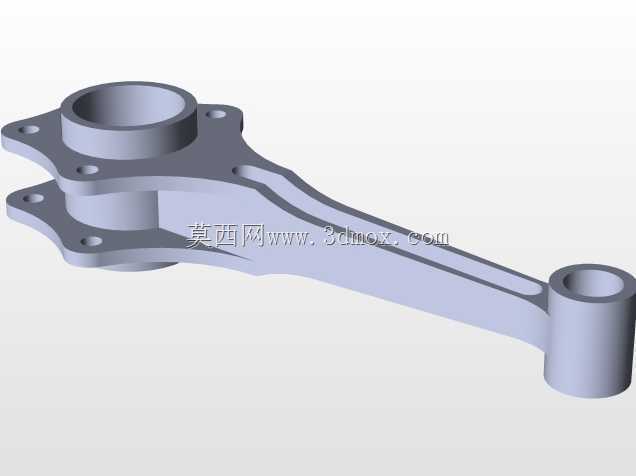

　　杆身与大小端的过渡区域采用大圆角平滑衔接，避免应力集中，因为连杆在工作过程中要承受周期性的交变载荷，包括活塞传递的燃气爆发压力、往复运动的惯性力、曲轴旋转带来的离心力，应力集中区域很容易在长时间循环载荷下萌生疲劳裂纹，最终导致连杆断裂，造成动力设备的整体损毁。在尺寸链校核阶段，需要同步匹配活塞销的直径、曲柄销的直径、活塞行程对应的连杆中心距参数，中心距的误差会直接影响发动机的压缩比，压缩比偏差过大会导致燃烧效率下降，甚至出现爆震等异常燃烧工况。大小端的润滑油道设计也是结构设计的重点，径向发动机因为布局特殊，润滑油路的走向需要顺着杆身内部的预留通道布置，将曲轴端的压力润滑油引导至小端活塞销配合面，

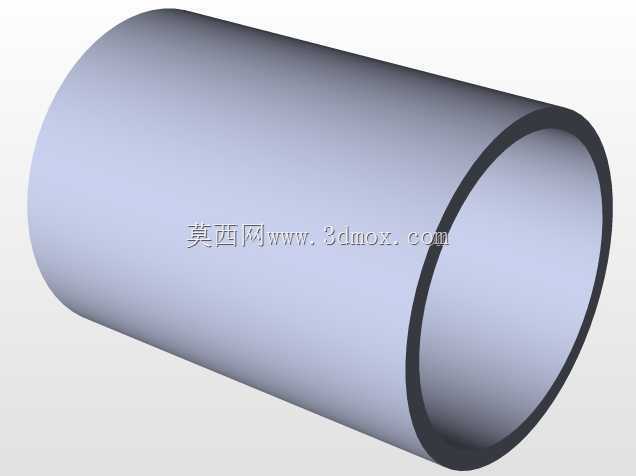

　　保证运动副在高速往复运动过程中始终有足够的润滑油膜，避免干摩擦导致的零件烧蚀。不同于直列发动机的连杆可以采用分体式大端盖结构，部分小排量径向发动机的连杆为了压缩轴向安装尺寸，会采用整体式大端结构，装配时需要从曲轴端部依次套入曲柄销，这就要求在建模阶段提前验证装配路径的可行性，确认所有连杆在装配过程中不会与曲轴曲柄、曲轴箱内壁发生碰撞干涉。杆身表面的减重槽设计也需要经过受力仿真验证，不能为了过度减重而削弱杆身的核心受力截面，要在重量与强度之间找到最优平衡点，尤其是在发动机爆发冲程中，连杆承受的瞬时冲击载荷可以达到额定载荷的数倍，安全系数的选取需要结合实际应用场景的载荷谱来确定，航空类应用的安全系数要求会比民用通用动力更高。从建模的细节处理来看，所有棱边都做了倒角处理，既可以去除加工过程中产生的毛刺，避免锐边造成装配划伤，也能进一步降低边缘区域的应力集中水平。大小端的配合面预留了轴瓦、衬套的安装余量，过盈量的选取符合机械设计手册的对应规范，保证轴瓦、衬套装配后不会在运转过程中出现松动、转套的问题。
