卧式单缸蒸汽动力装置结构展示

　　这套蒸汽动力结构的三维建模，完全围绕小型热能动力演示场景的实际需求搭建，日常可用于职业院校热能动力专业的原理教学、创客空间的动力装置原型验证，也能为小型蒸汽动力设备的改装设计提供结构参考。整套装置的核心功能是将蒸汽的热能通过管路输送、活塞往复运动、曲柄旋转输出，最终转化为可直接利用的旋转机械能，整套结构没有冗余的装饰性设计，所有部件的排布都优先考虑运动干涉规避、安装操作空间预留以及后期维护的便利性。

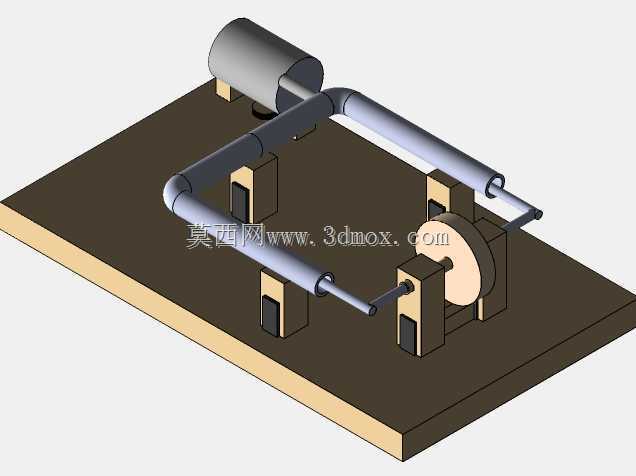

　　从结构设计逻辑来看，建模时首先确定了卧式布局的整体框架，将蒸汽发生端的卧式储汽筒布置在安装底板的左上区域，通过三段弯折的硬质蒸汽管路连接至右侧的气缸做功单元，管路的弯折半径统一取管路外径的3倍，既保证蒸汽输送过程中的压损控制在合理区间，也避免了小半径弯折带来的管路应力集中问题。做功单元的曲柄飞轮组件布置在安装底板的右侧居中位置，飞轮采用大直径薄轮缘结构，转动惯量经过匹配计算，能够抵消活塞往复运动的死点冲击，保证整套动力输出的平顺性，曲柄的偏心距与气缸行程完全匹配，连杆两端的铰接位置预留了0.2mm的配合间隙，既保证转动灵活性，也不会出现运动过程中的松旷异响。

　　安装底板采用层压复合板结构，所有支撑座的安装孔位都按照统一的定位基准排布，四个管路支撑座分别布置在管路的弯折节点附近，每个支撑座与管路的接触位置都设计了弧形贴合面，不需要额外的管卡就能实现管路的径向定位，降低装配难度。气缸支座与曲柄支座的安装面共面度公差控制在0.1mm以内，避免安装后出现气缸轴线与曲柄旋转中心偏斜，导致活塞运动卡滞的问题。整套装置的安装边界控制在长400mm、宽280mm的矩形范围内，最高处的储汽筒顶部距离安装底板上表面的高度为120mm，所有运动部件的最外端运动轨迹都距离安装底板边缘预留至少20mm的安全距离，防止运行过程中运动部件剐蹭周边物体。

　　细节设计上，蒸汽管路与储汽筒、气缸的连接位置都采用了锥面密封结构，建模时还原了密封锥面的1:10锥度，能够保证蒸汽压力在0.2MPa工况下的密封可靠性，不需要额外加装密封垫片就能实现无泄漏连接。活塞与气缸的配合间隙按照H7/f6的公差配合建模，既保证活塞在气缸内的往复运动顺畅，也能减少蒸汽泄漏量，提升热能利用效率。飞轮的轮缘位置做了轻微的倒角处理，避免装配和运行过程中锐边划伤操作人员，所有铰接销轴的端部都设计了开口销安装孔，能够防止销轴在运动过程中轴向窜动脱落。整套结构的所有部件都采用模块化设计思路，每个功能单元都可以单独拆卸更换，比如更换不同偏心距的曲柄就能调整活塞行程，适配不同蒸汽压力下的动力输出需求，不需要改动整体安装布局。

　　在实际应用场景中，这套结构既可以直接作为教学演示模型，搭配透明气缸外壳就能直观展示蒸汽进汽、膨胀做功、排汽的完整工作循环，帮助学习者快速理解曲柄连杆机构的运动原理；也能作为小型蒸汽动力装置的原型，经过耐压强度校核后替换金属材质部件，就能驱动小型发电机、水泵等负载，适用于偏远区域的小型离网供能场景。建模过程中所有运动部件的运动包络都经过干涉检查，全行程范围内没有部件碰撞问题，装配顺序按照从下到上、从固定端到运动端的逻辑设计，普通装配人员按照常规机械装配流程就能在半小时内完成整套装置的组装，不需要专用的工装夹具。
