工业配套立式储水加热箱体结构设计

　　在工业流体储热、小型工艺配套供热场景中，这类立式储水加热箱体的应用覆盖范围极广，从车间工位的小型恒温供水单元，到机械加工工序间的清洗液恒温储槽，再到小型试验台架的介质温控储舱，都能见到这类结构的身影。不同于民用储热水箱，工业场景下的箱体首先要兼顾安装空间的适配性，整体采用立方立式布局，就是为了在有限的占地投影面积下，最大化拓展内部储水容积，常规安装时只需要预留出正面门板的开合空间，侧面和顶部可以紧贴车间管线架或者设备侧壁布置，不会额外占用过多生产区域的通行空间。

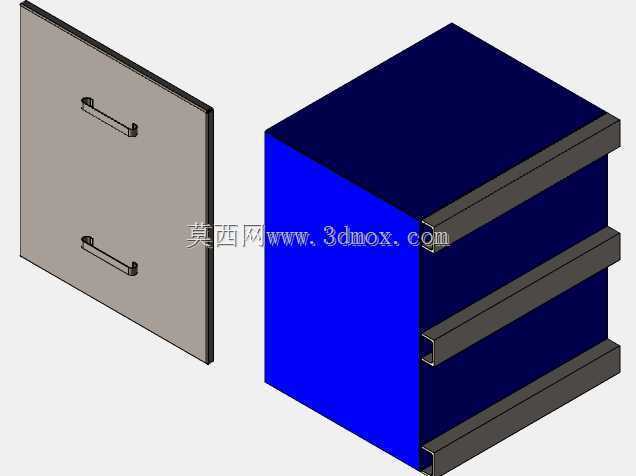

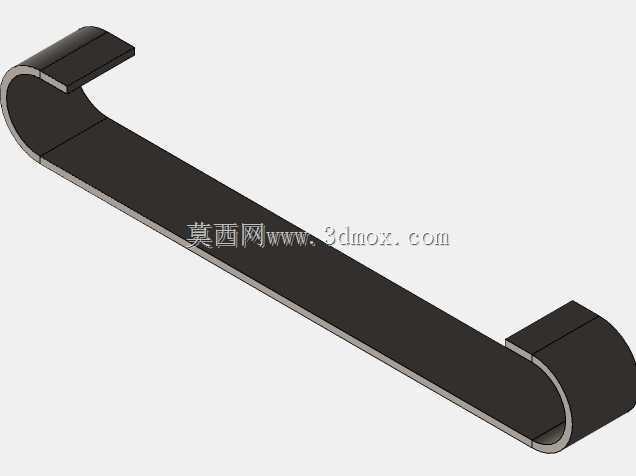

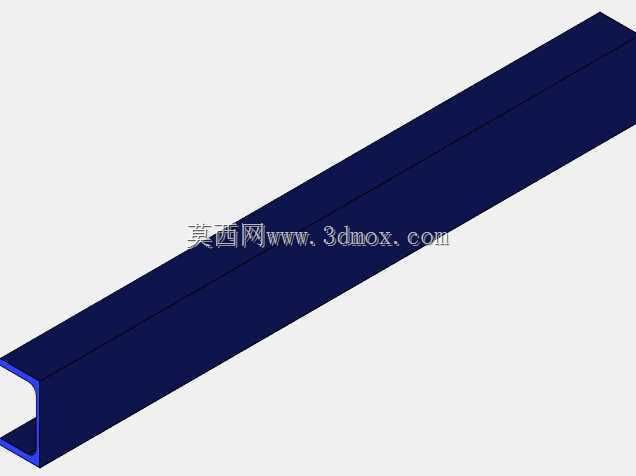

　　从结构设计逻辑来看，整个箱体采用分体式装配思路，主体储水舱为密封焊接结构，外部包覆的钣金外壳做了模块化拆分，正面设置独立的可拆卸检修门板，门板上配置上下两组嵌入式拉手，日常维护时不需要完全拆解整个外壳，只需要打开正面门板就能接触到内部的加热组件、温控探头以及管路接口，大幅降低日常运维的拆装工作量。箱体侧边的C型型材加强筋并非装饰结构，而是承担了外壳承重与安装定位的双重作用，每道加强筋都和内部的支撑框架做了螺栓锁固，既可以避免薄钣金外壳在长期使用中出现形变翘边，也能作为外部管线、附属配件的安装挂靠基准，现场加装液位计、外接管路支架时，可以直接依托加强筋做固定，不需要额外在箱体外壳上打孔破坏防护层。

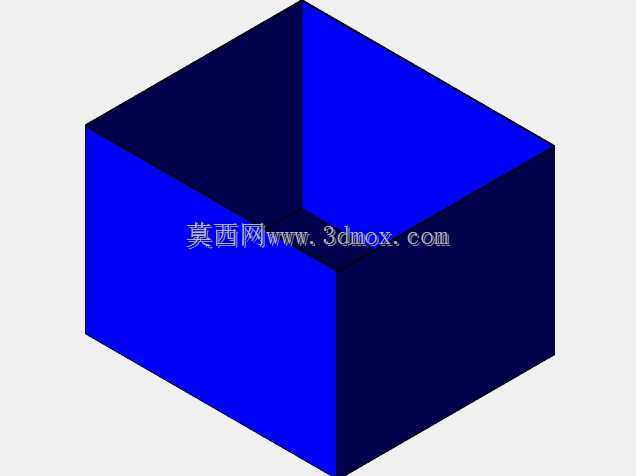

　　功能层面，这类箱体的核心作用是存储并维持设定温度的水体，内部储水舱做了圆角过渡处理，避免直角区域出现积水残留或者水垢堆积，长期使用后清理内部杂质时，圆角结构不会留下清洁死角。箱体顶部为全封闭盖板结构，预留有标准的管路接口位，可以根据实际使用需求对接进水管、出水管、溢流管以及排气阀，接口位置统一布置在顶部边缘区域，不会和顶部的其他安装部件产生干涉。设计时特意将门板的密封边做了折边处理，关闭后可以完全遮盖门板与主体框架的拼接缝隙，既可以阻挡车间内的粉尘、切削液溅入箱体内部的电气控制区域，也能减少内部热量从拼接缝隙处散失，提升整体的保温效率。

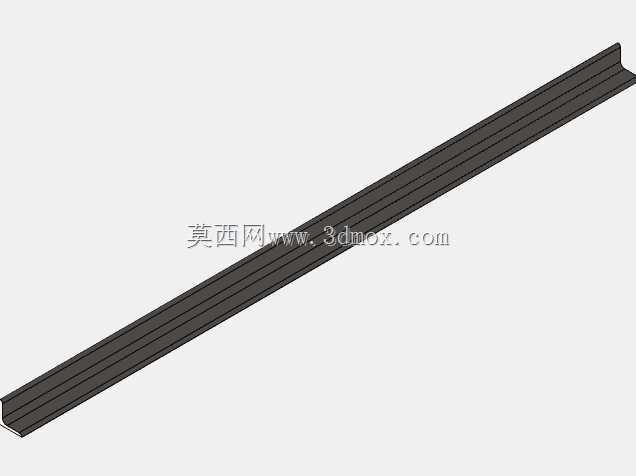

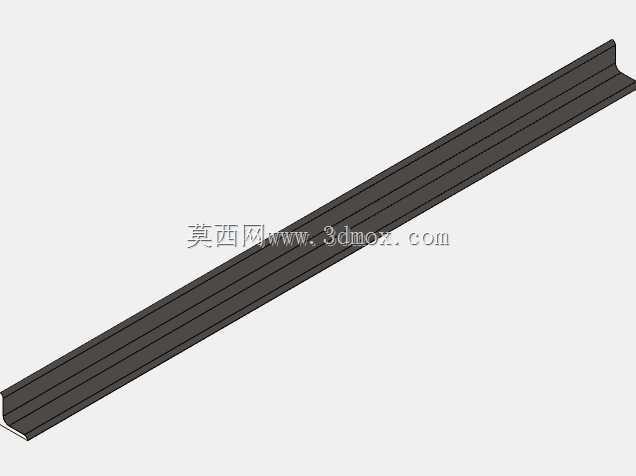

　　安装边界上，这类箱体的底部设置有三道平行的支撑型材，将箱体主体抬离安装基面30mm左右，一方面可以避免地面的积水、潮气直接侵蚀箱体底板，延长整体结构的使用寿命，另一方面也方便叉车或者液压搬运车的叉臂伸入底部，短距离移位时不需要额外吊装，适配车间内灵活调整设备布局的需求。需要注意的是，安装时要保证底部支撑型材完全贴合安装基面，避免单点悬空导致箱体框架长期受力不均出现形变，对接外部管路时要预留一定的柔性缓冲段，避免管路硬连接产生的应力拉扯箱体接口，导致长期使用后出现渗漏问题。

　　从结构细节处理来看，门板和主体框架的连接采用隐藏式铰链设计，铰链全部布置在门板内侧，外部没有突出的连接部件，既可以避免车间内的工件、搬运设备磕碰突出的铰链造成结构损坏，也让整个箱体的外表面更加规整，清理外表面灰尘污渍时没有卫生死角。箱体的外壳板材选用常规冷轧钢板做表面喷塑处理，颜色分区明确，主体储热区域用深蓝色标识，门板和框架用浅灰色区分，现场运维人员可以快速识别不同的功能区域，日常巡检时能直观判断门板是否关闭到位、外部结构是否出现形变。

　　在实际选型适配时，这类箱体可以根据不同的供热需求调整内部加热组件的功率，外部结构不需要做大幅改动，只需要在侧面预留的接线位开孔接入电源线即可，模块化的结构设计让同一款箱体外壳可以适配多种不同功率的加热配置，减少了不同规格产品的开模成本，也降低了后续备件的储备难度。日常使用中，正面门板的开合角度可以达到120度以上，完全打开后不会遮挡内部组件的操作空间，更换加热管、校准温控探头时都有充足的操作余量，不需要将整个箱体从安装位拆解下来就能完成大部分维护操作，这也是工业场景下这类储热箱体设计时重点考量的实用性细节。
