95mm直径十五叶EDF涵道螺旋桨结构

　　这款95mm规格的涵道螺旋桨，主要适配小型喷气式航模动力单元、桌面级气流实验装置以及微型无刷电机驱动的送风场景，在航模涵道动力组中，它承担着将无刷电机的旋转扭矩转化为轴向推进气流的核心作用，相比外露式螺旋桨，涵道内的工作环境能让叶尖涡流损失大幅降低，同等功率输入下能获得更高的推进效率与更平顺的气流输出。

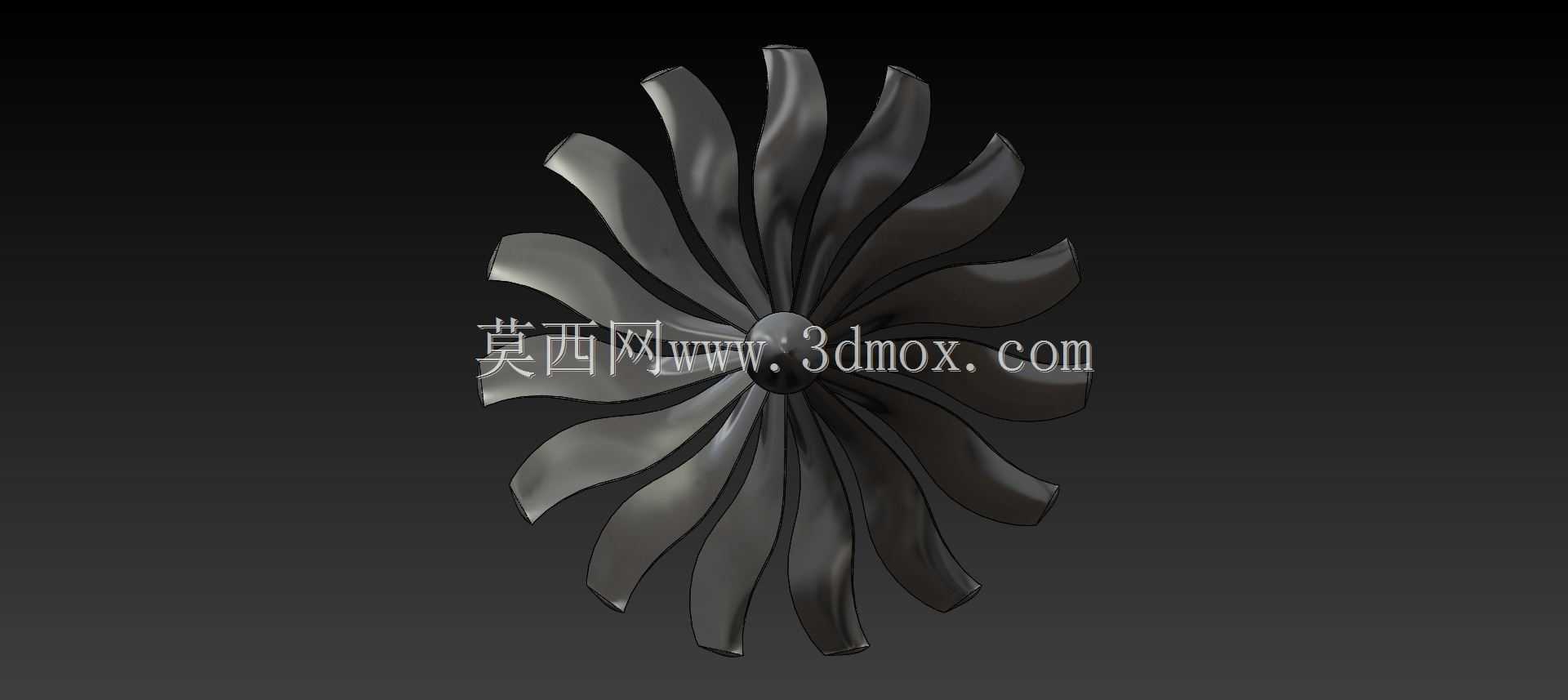

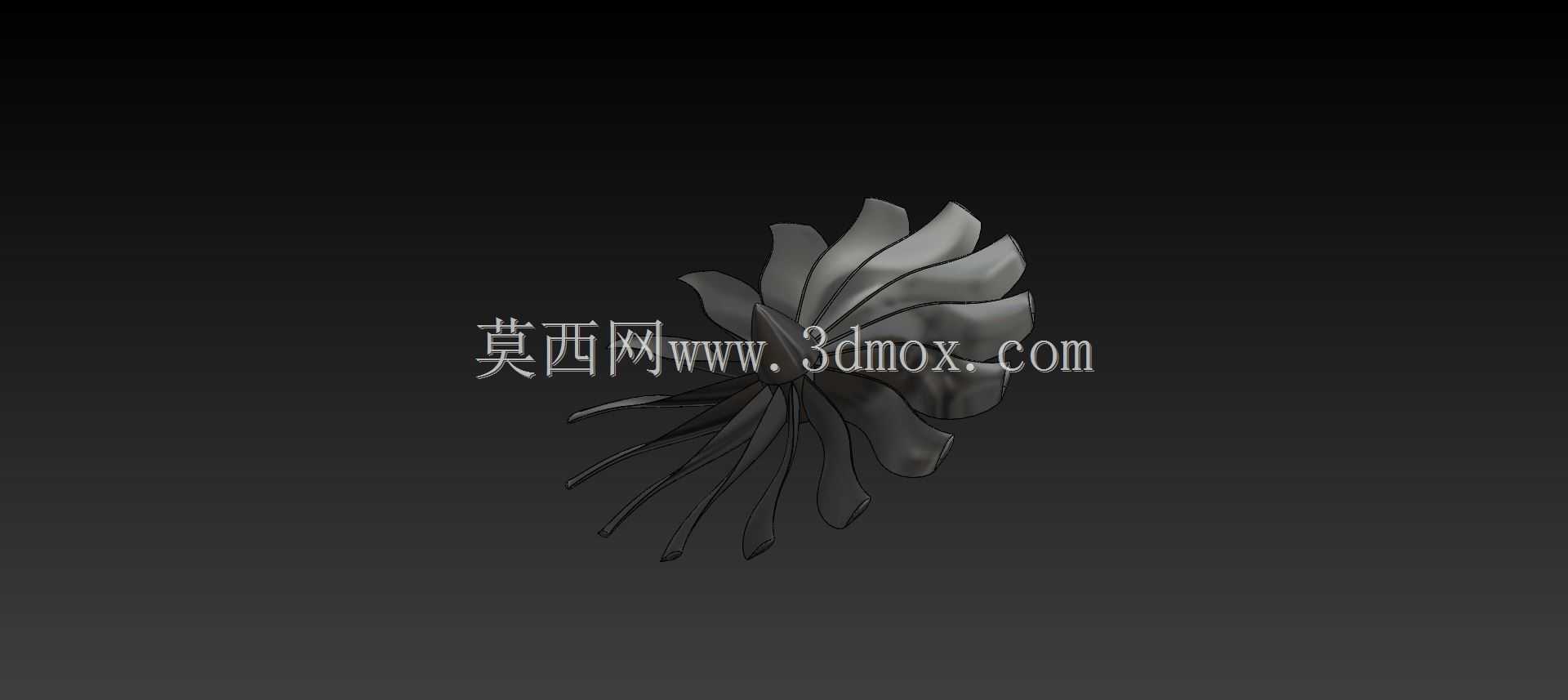

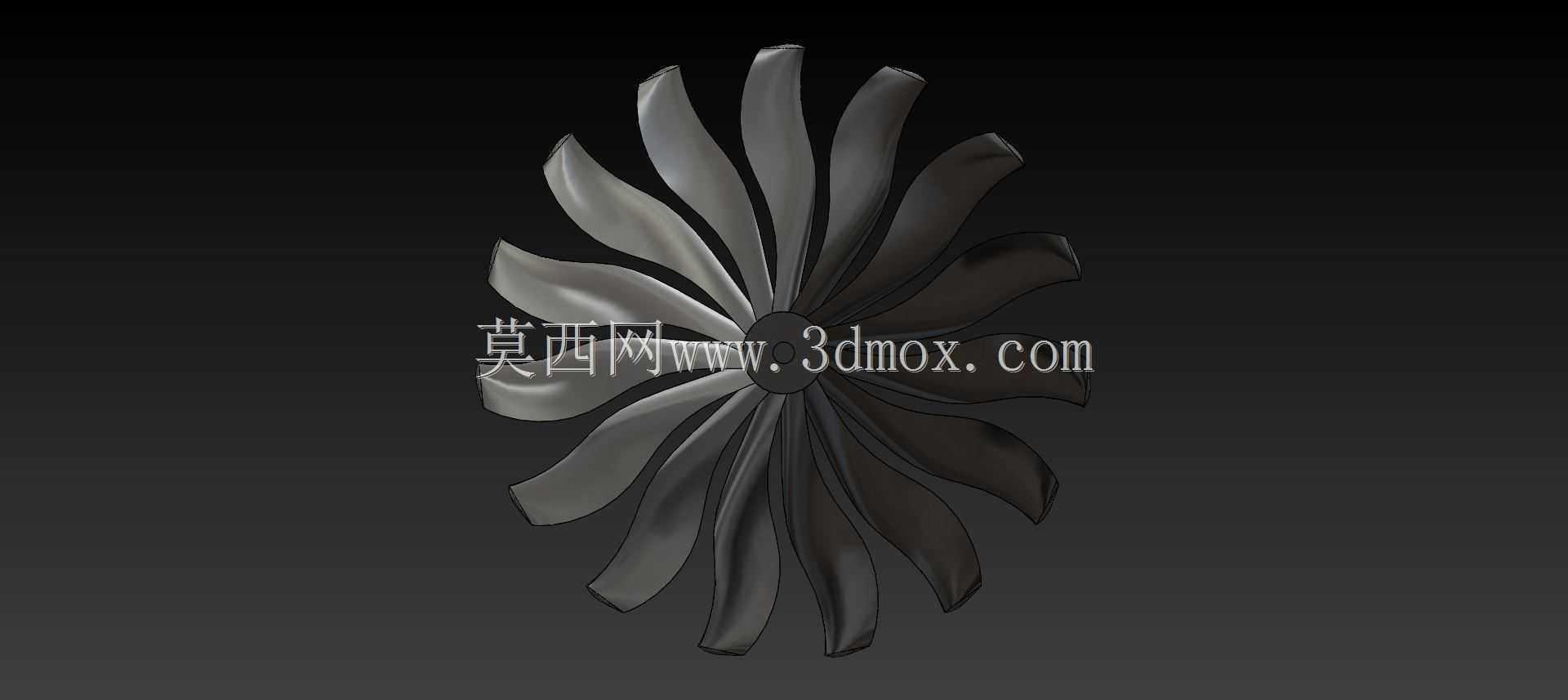

　　从结构设计来看，这款螺旋桨采用15片等距分布的弯掠叶片构型，叶片尖端做了圆弧收边处理，没有尖锐的棱角结构，这种设计一方面能降低叶片高速旋转时的空气阻力，减少叶尖处的气流分离现象，另一方面也能避免叶片尖端与涵道内壁发生剐蹭时出现应力集中崩边的问题，适配日常拆装、调试过程中的小幅度位置偏差。叶片根部与中心轮毂做了平滑过渡的加厚处理，能分散高速旋转时的离心力载荷，避免长期高转速运行下叶片根部出现疲劳断裂的问题。

　　中心轮毂处预留了适配标准BLDC无刷电机轴的插接安装位，安装位的尺寸匹配常规微型外转子无刷电机的输出轴径，不需要额外做轴套转接就能直接压装到位，安装时只需要对准电机轴的扁位压入，就能保证扭矩传递的可靠性，不会出现高转速下桨叶打滑的问题。整体直径控制在95mm，刚好适配同内径的标准EDF涵道外壳，安装后叶片尖端与涵道内壁的间隙控制在合理范围，既不会因为间隙过大导致气流回流损失效率，也不会因为间隙过小在电机轴出现小幅跳动时发生擦碰。

　　在实际应用场景中，这类小直径多叶涵道螺旋桨除了航模动力用途外，也可以用在小型桌面吸尘设备的负压发生单元、微型风冷散热装置的送风结构中，多叶片的构型能让输出的气流更均匀，动平衡表现更好，高速运行时的振动幅度比少叶桨更低，不需要做额外的大幅动平衡调整就能获得平顺的运行状态。设计过程中针对叶片的翼型做了多轮迭代调整，每一片叶片的安装角从根部到尖端做了渐变处理，根部安装角更大以适配靠近轮毂处较低的线速度，尖端安装角逐步减小匹配更高的线速度，让整个叶片展向上的气流做功效率保持一致，避免局部区域出现气流紊流。

　　从安装边界来看，桨叶的轴向厚度控制在适配标准涵道的安装尺寸范围内，安装后不会突出涵道的前后端面，不需要额外调整涵道前后的整流罩位置就能直接装配，中心轮毂的后端做了沉位设计，能容纳电机轴的锁紧螺母，不会出现螺母突出干涉涵道后端结构的问题。叶片的曲面造型做了连续顺滑处理，没有曲率突变的区域，在加工制造环节无论是采用注塑成型还是3D打印制作，都能获得较好的成型质量，不会出现局部壁厚差异过大导致的成型变形问题。日常使用中如果需要调整推力特性，也可以在保持安装位尺寸不变的前提下，对叶片的安装角做小幅微调，适配不同KV值的无刷电机，获得不同的推力与转速匹配区间。
