电力转换用变压器配套钣金安装支架结构

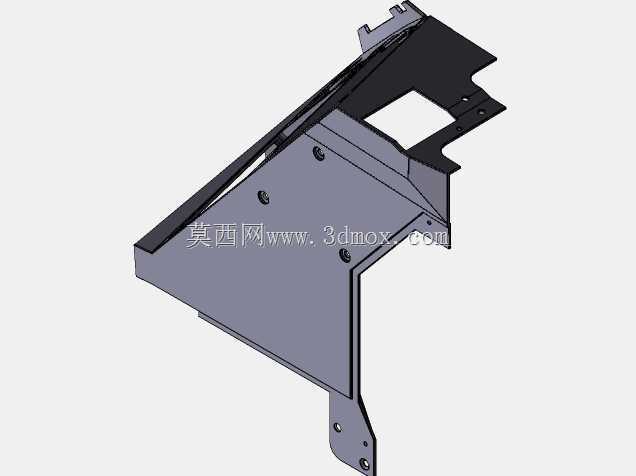

　　在电力输配末端的电压转换场景里，这类配套支架是保障转换组件稳定就位的核心结构件，日常多应用在厂区配电间、楼宇变电层的电力转换单元安装工位，承担着承托核心转换部件、隔绝安装面振动、预留接线操作空间的实际作用。做这个结构的三维设计时，最先要敲定的是安装边界的适配性——现场安装位是变电柜内的倾斜预留面，所以支架主体采用了斜向承托面加垂直折边的组合构型，斜面板的倾斜角度完全匹配核心转换部件的安装倾角，保证部件装上去之后接线端子的朝向刚好对准柜内的走线槽，不用额外弯折线缆就能完成接线，减少后期运维的接线应力问题。从结构细节来看，承托面板上的三个固定孔位是按照转换部件底部的安装凸台位置精准排布的，孔位周边做了浅沉台设计，

　　装配时螺栓头可以完全沉入沉台内，不会突出面板表面剐蹭部件底部的绝缘层；侧边的垂直折边不是等宽设计，靠近柜内安装梁的位置折边加宽，上面开了两个长圆孔，用来适配现场安装梁上的孔位偏差，长圆孔的调节行程留了8mm，足够抵消柜体焊接带来的安装位累计误差，不用现场重新打孔就能完成固定。支架上部的卡扣式结构是专门为快速装配设计的，不用螺栓就能先把转换部件卡在支架上预固定，操作人员可以腾出手来拧固定螺栓，减少高空或者狭小柜内作业的扶持难度，卡扣的折弯角度做了15度的导入斜角，部件往下放的时候能自动滑入卡位，不会出现卡滞别劲的情况。下部伸出的两个带孔支耳是接接地线缆的位置，支耳和主体支架是一体冲压成型的，没有拼接焊缝，保证接地导通的可靠性，

　　支耳上的孔位刚好适配常规的接地端子尺寸，不用额外加工接线鼻就能完成接地连接。设计时还特意在承托面板中间开了方形镂空，一方面是减轻支架自身重量，另一方面是给转换部件底部的散热区域留出通风通道，避免部件工作时热量积在支架和部件的接触面之间，长期高温加速绝缘层老化。整个支架的折弯圆角全部按照钣金冲压的最小工艺圆角设置，没有过小的锐角折弯，避免冲压时出现板材开裂的问题，所有外露的边缘都做了压毛边处理，装配时不会划伤操作人员的手套或者线缆外皮。安装时需要注意，支架先通过侧边折边的长圆孔固定在柜内的安装梁上，调整好水平位置之后再拧紧螺栓，之后把转换部件顺着上部卡扣滑入就位，对准面板上的三个固定孔拧上螺栓，最后在下部支耳位置接好接地线缆即可，

　　整个装配流程不用复杂工装，单人就能在十分钟内完成全部安装作业。这类支架的结构设计没有冗余的补强筋，完全靠折边的构型来保证结构强度，在承受转换部件满重的情况下，承托面的形变量控制在0.2mm以内，不会因为长期承重出现板面下弯的情况，同时板材厚度选用的是常规冷轧钢板厚度，适配常规的冲压加工工艺，不用开特殊模具就能批量生产，加工成本控制在较低区间，适合配电设备批量配套使用。
