电力变压器配套弧形安装基座结构设计

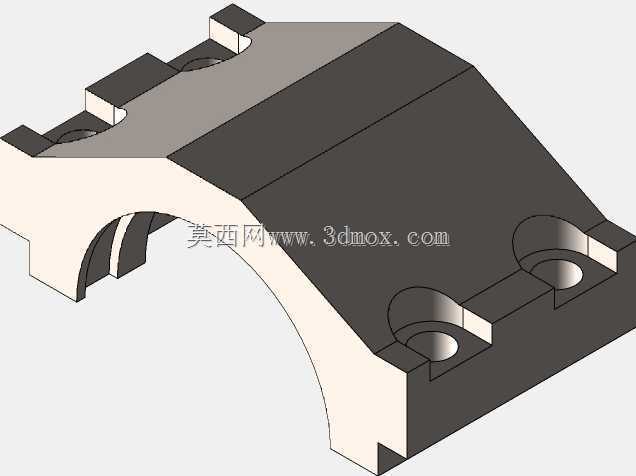

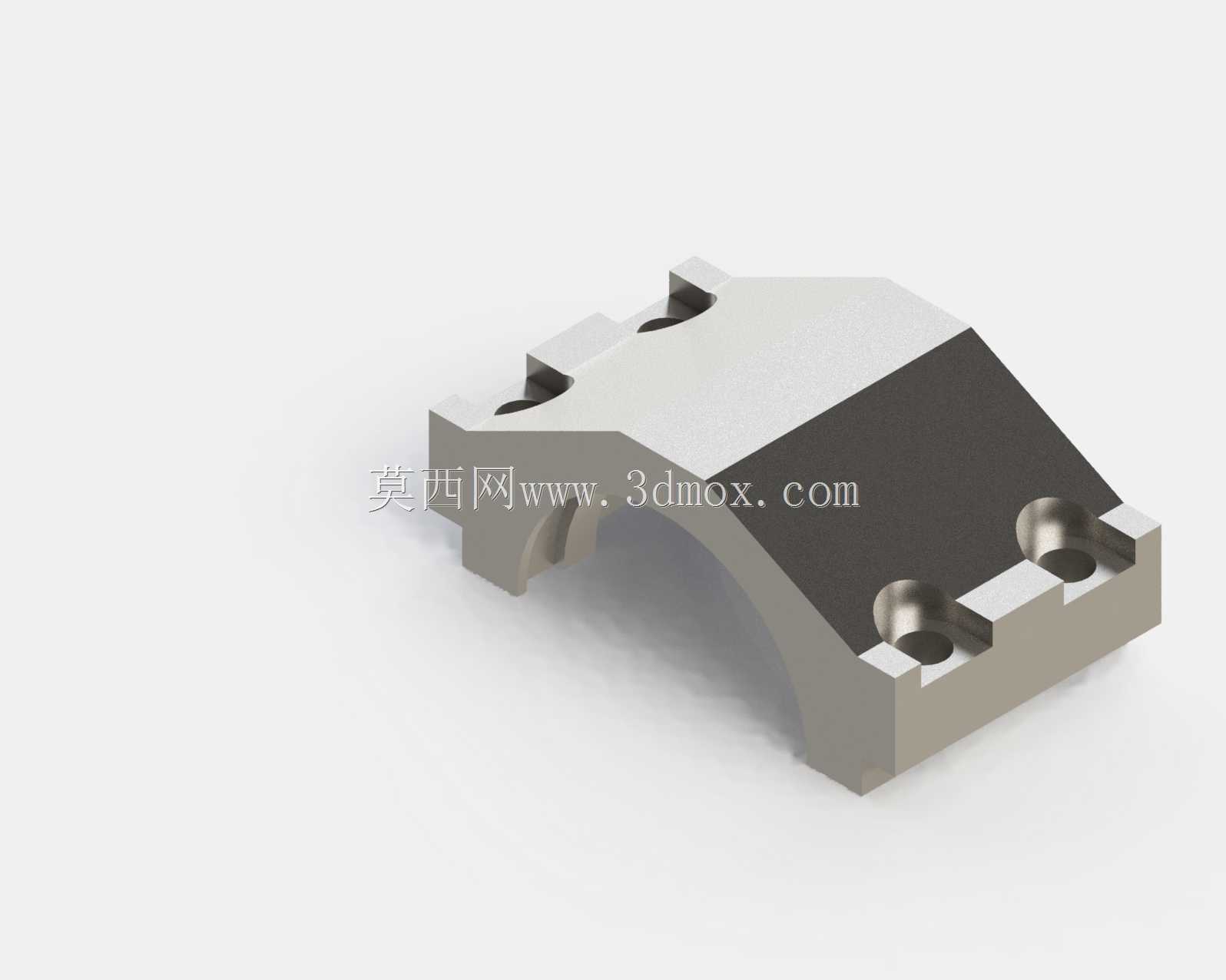

　　在输配电系统的电力变压器装配环节，这类弧形安装基座是核心的配套支撑构件，主要承担变压器器身与外部安装框架之间的定位、载荷传递与限位作用，常见于油浸式变压器的油箱上部定位、干式变压器的铁芯夹件配套安装场景，也可适配特种整流变压器、电炉变压器的局部支撑需求，其结构合理性直接影响变压器长期运行的结构稳定性与抗振性能。从结构设计逻辑来看，该基座采用半圆弧内凹的主体构型，完全匹配变压器圆柱形器身或者圆形套管安装座的外轮廓曲率，安装后可实现与被支撑部件的面接触贴合，相比传统平面支撑结构，能有效降低接触应力集中，避免长期运行中因振动、温度形变导致的支撑面压溃、错位问题。基座两侧对称布置的四个沉头安装孔，孔位公差按照IT7级精度设计，

　　既可以适配M8-M12规格的内六角紧固螺栓，沉头结构也能保证螺栓安装后端面不突出基座表面，避免与周边其他电气部件产生干涉，同时孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部形变，保证安装后的连接刚性。设计过程中优先考虑了安装边界的适配性，基座整体宽度控制在适配常规10kV级电力变压器夹件的安装间距范围内，圆弧内凹面的半径尺寸覆盖常用直径的变压器器身定位段，基座底部的平面度公差控制在0.05mm以内，保证与安装框架的贴合度，不需要额外加工调整垫片即可完成装配，能有效减少现场安装的工序时长。从功能特性上，该基座采用对称式结构设计，不存在安装方向性限制，现场装配时不需要区分正反方向，可降低装配出错概率；基座的壁厚经过载荷校核，

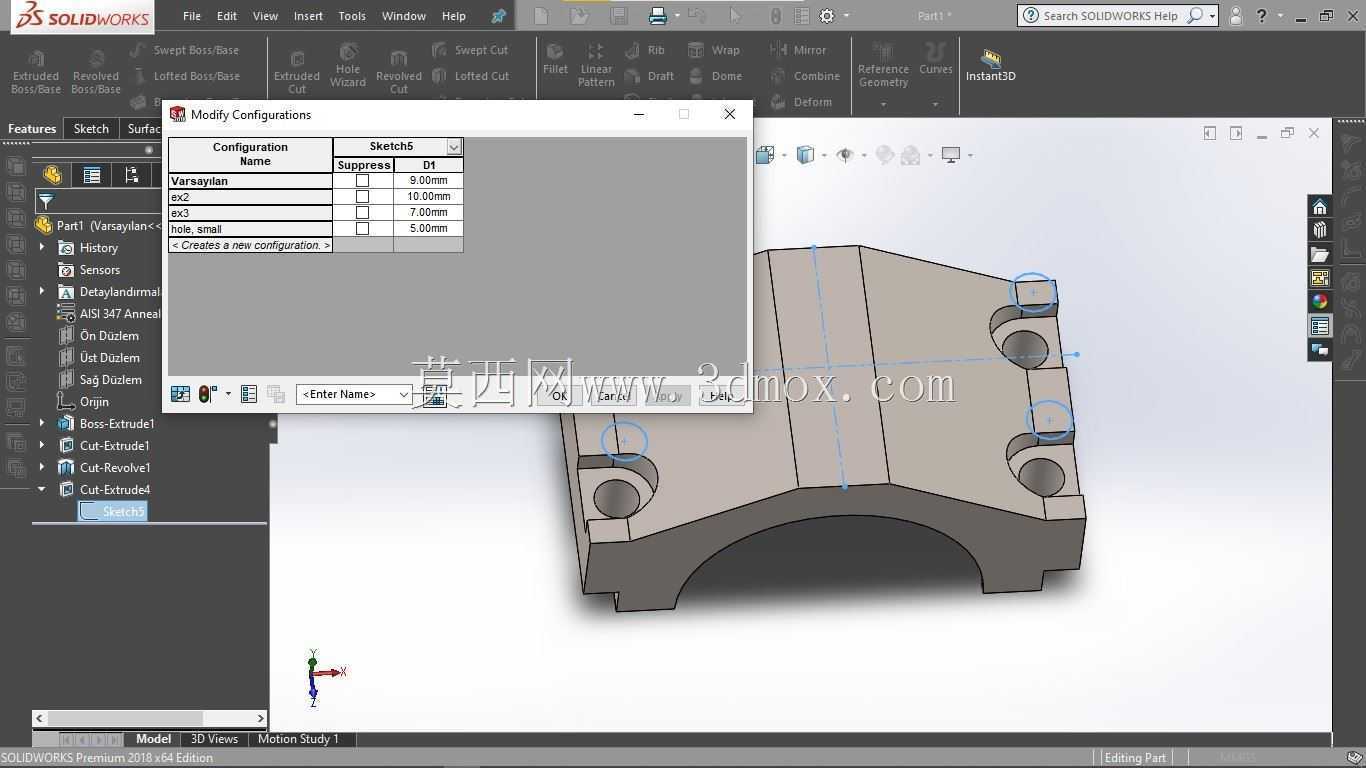

　　在承受变压器器身额定载荷的同时，还能耐受运输过程中的3g加速度冲击载荷，不会出现结构断裂、塑性形变问题；圆弧面与安装孔之间设置了过渡加强筋，虽然从外观看筋条结构不突出，但能有效提升基座的整体抗扭刚度，避免变压器运行时的电磁振动导致基座产生疲劳裂纹。在实际工程应用中，这类基座除了用于新变压器的生产装配，也可作为老旧变压器运维更换的备件，其尺寸参数完全兼容行业内主流的变压器安装接口标准，不需要对原有安装框架做二次加工即可直接替换损坏的原有支撑件。建模过程中对安装孔的沉头深度、圆弧面的粗糙度要求、边角的倒圆角处理都做了参数化定义，不同安装尺寸需求的场景下，只需要调整对应参数即可快速生成适配的衍生型号，不需要重新绘制整体结构，

　　能大幅缩短同系列产品的设计周期。需要注意的是，该基座的安装面与圆弧支撑面之间的垂直度公差做了严格约束，避免安装后被支撑的变压器部件出现倾斜，影响周边电气间隙的安全距离，尤其是在高压侧的支撑场景下，足够的安全间隙是保障设备绝缘性能的关键。另外基座的边角全部做了R2-R3的倒圆角处理，既避免加工过程中出现应力集中导致的零件开裂，也能防止现场安装时尖锐边角划伤施工人员、破坏变压器外部的绝缘防护层。从载荷传递路径来看，变压器器身的重量通过圆弧贴合面传递到基座主体，再通过四个安装孔的螺栓连接传递到下部的安装框架，整个传力路径没有突变截面，应力分布均匀，长期运行下不会出现局部应力过高导致的结构失效问题。
