多隔舱电力变压器承载基座结构设计

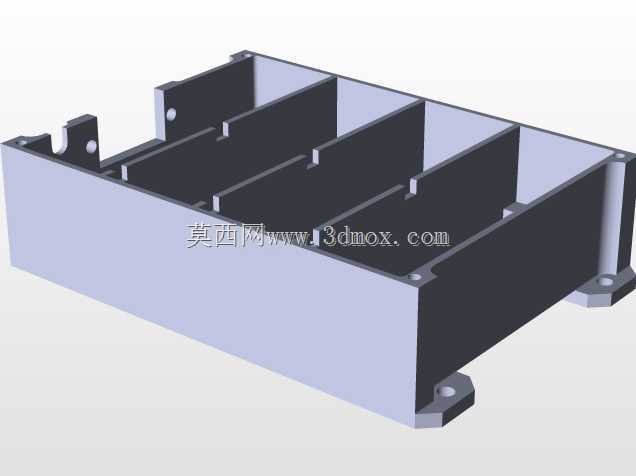

　　在电力输配系统的户外、户内变压站点布设场景中，这类多隔舱承载基座是电力变压器配套安装的核心结构件，主要承担变压器绕组、铁芯及配套电气组件的承托、分隔与防护作用，避免不同功能模组在运行过程中出现位移、干涉，同时为外部接线、散热预留足够的操作空间。从结构设计逻辑来看，该基座采用一体化折弯成型的钣金壳体方案，整体为敞口式槽型结构，内部通过等距排布的竖向分隔筋划分出四个独立的安装舱位，每个舱位的尺寸匹配对应变压器组件的安装轮廓，分隔筋与壳体侧壁采用一体折弯衔接，省去了额外的焊接工序，既提升了结构整体的刚性，也减少了拼接缝隙带来的防护隐患。壳体两侧延伸出带安装孔的固定支耳，支耳位置经过受力校核，对应变压器整体重心的投影区域，

　　安装时可通过螺栓直接固定在预制的安装基础或者设备机架上，支耳上的沉孔设计可以让螺栓头完全沉入孔内，避免突出的螺栓头干涉后续组件的装配，也能减少外力磕碰造成的螺栓松动风险。壳体侧壁的高度经过精准核算，刚好可以容纳对应组件的安装高度，同时在侧壁上预留了定位缺口，方便组件安装时的快速对位，不需要额外制作定位工装就能完成组件的初步固定，大幅提升现场装配的效率。从安装边界来看，该基座的整体外轮廓尺寸适配常规中小型电力变压器的安装空间要求，底部的平整接触面可以保证与安装基础完全贴合，不会出现局部悬空导致的受力不均问题，壳体边缘做了小半径的圆角处理，避免装配过程中尖锐边角划伤操作人员或者破坏线缆绝缘层。在实际使用场景中，

　　这类隔舱式基座可以将变压器的不同功能模块进行物理分隔，比如将高压接线端、低压接线端、铁芯固定端分别安置在不同舱位，既可以避免不同电压等级的线缆之间出现爬电距离不足的问题，也能在某个组件出现故障时，单独拆卸对应舱位的部件进行维护，不需要拆解整个变压器结构，降低后期运维的工作量。设计过程中充分考虑了钣金加工的工艺特性，所有折弯角度均采用常规90度折弯，没有特殊角度的成型要求，普通数控折弯设备即可完成加工，壳体上的所有安装孔、定位孔均采用统一规格的孔径，减少加工过程中的换刀频次，提升批量生产的加工效率。分隔筋的厚度与壳体侧壁厚度保持一致，在保证分隔强度的同时，不会占用过多的舱内有效空间，每个舱位的底部都预留了微小的排水坡度，

　　避免户外使用时舱内积水造成组件锈蚀，坡度的设计控制在极小范围内，不会影响组件安装的水平度要求。壳体两侧的操作缺口位置刚好对应每个舱位的接线区域，操作人员在完成组件固定后，可以直接从缺口位置进行接线操作，不需要额外探入壳体内部，提升接线操作的便利性。从受力角度分析，该基座的整体受力路径经过优化，组件的重量通过分隔筋传递到壳体底部，再通过底部接触面均匀分散到安装基础上，两侧的支耳主要承担水平方向的限位作用，避免设备运行过程中出现横向位移，不会承受过大的竖向载荷，因此支耳的厚度不需要做额外加厚处理，在保证结构强度的前提下控制了整体的材料用量。
