三角铰接式电力连接构件结构设计

　　在电力输配系统的变压器配套组件中，这类三角铰接式连接构件主要承担多节点铰接联动、载荷传导与位置约束的作用，常见于变压器有载分接开关的传动连杆组、调压机构的铰接支撑单元，或是户外变压器附件的安装连接支架，需要在长期交变载荷、户外温湿度变化的工况下保持铰接转动的灵活性与结构连接的可靠性，避免因构件变形导致的传动卡滞、连接松脱问题，直接影响变压器调压动作的精准性与附件安装的稳定性。

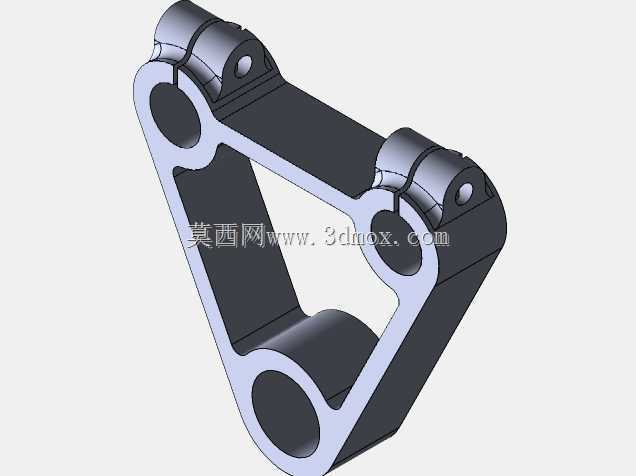

　　从结构功能特性来看，该构件采用一体化三角框架式构型，三个端点分别设置带铰接孔的轴套结构，每个轴套端都设计了分体式夹紧开槽结构，通过开槽处的锁紧结构可以实现铰接销轴的夹紧固定，既能够保证铰接转动副的配合精度，又可以在销轴装配后消除配合间隙，减少长期运行过程中的铰接磨损。三个铰接孔的中心连线构成稳定的三角形几何关系，相比单臂式连杆结构，三角构型的抗扭、抗弯截面模量更高，在传递相同载荷的情况下可以做到更紧凑的截面尺寸，有效降低构件自身重量，同时三个铰接点的空间位置经过精准校核，能够保证传动过程中各铰接点的运动轨迹符合设计预期，避免运动干涉问题。

　　设计过程中首先需要匹配对应变压器机构的运动行程要求，反向推导三个铰接点的中心距参数，每个铰接孔的孔径公差按照基孔制间隙配合选取，保证销轴装入后转动灵活无卡滞，同时轴套部分的壁厚需要根据所传递的最大扭矩、最大拉压载荷进行强度校核，选取合适的壁厚避免应力集中。构件主体的三角连接臂采用等强度设计思路，臂身的截面厚度从铰接端向中间平滑过渡，在保证整体刚度的前提下去除非必要的材料冗余，同时在臂身与轴套的连接位置设计了圆弧过渡结构，避免直角连接处的应力集中问题，提升构件的疲劳强度，适配电力设备长期运行的寿命要求。每个铰接端的夹紧开槽宽度经过计算，保证锁紧时轴套对销轴的抱紧力足够，同时不会因为开槽过深导致轴套部分的强度不足，开槽位置避开了主应力传递路径，减少开槽对整体结构强度的影响。

　　从安装边界来看，三个铰接端的轴套端面都设计了定位止口，能够与配套的传动臂、支座端面实现贴合定位，安装时三个销轴的装配方向保持平行，保证铰接转动的平面度，避免因安装偏斜导致的附加弯矩。构件整体的外轮廓尺寸需要适配变压器对应机构的安装空间，三角构型的外边缘不会与周边的其他构件、箱体壁面发生运动干涉，在全行程运动过程中，构件的所有外轮廓点与周边结构的安全间隙保持在合理范围内，避免运行过程中出现剐蹭。铰接孔内可以根据工况需求加装自润滑轴套，减少铰接转动过程中的磨损，降低后期维护频次，适配电力设备少维护、高可靠性的使用要求。构件的表面处理方式根据使用环境选取，户外使用时采用防腐镀层处理，提升耐候性，柜内使用时可以采用发黑处理提升表面防锈能力，同时不影响构件的配合精度。

　　在实际建模过程中，需要重点保证三个铰接孔的同轴度、中心距尺寸精度，以及夹紧开槽的对称度，这些形位公差直接影响后续装配后的运动顺畅度。三角臂部分的壁厚均匀性也需要重点控制，避免加工过程中出现因壁厚不均导致的变形问题，同时轴套部分的内孔表面粗糙度需要满足配合要求，减少销轴转动时的摩擦阻力。这类构件虽然属于变压器配套的小型结构件，但作为传动与连接的关键受力部件，其设计合理性直接影响整套机构的运行可靠性，在设计时需要结合实际工况的载荷谱进行强度校核，确保在极限载荷下不会出现塑性变形、断裂等失效问题，同时兼顾加工工艺性，尽量采用常规的铣削、钻削工艺即可完成加工，降低制造成本。
