卡通风格火箭造型创意结构设计

　　这款卡通火箭造型的结构设计，最初的构思出发点是做一款低门槛的趣味结构练习件，同时也可适配文创摆件、科普教具类的应用场景，在青少年航天科普展陈、工位趣味装饰、儿童益智拼装套件领域都有对应的适配空间。从结构拆分来看，整个造型分为尖头整流罩段、上舱段、主舱段、尾翼段、尾喷口段五个独立的拼接部分，各段之间采用止口定位的配合方式，不需要额外紧固件就可以完成组装，拆分后的单段零件最大外轮廓尺寸控制在120mm以内，适配常规桌面级FDM3D打印机的成型幅面，也可以通过注塑工艺开模批量生产，安装摆放时只需要保证底部尾喷口端面与支撑平面完全贴合，整体重心落在尾翼围成的投影区域内，就可以实现稳定放置，不需要额外的固定底座。

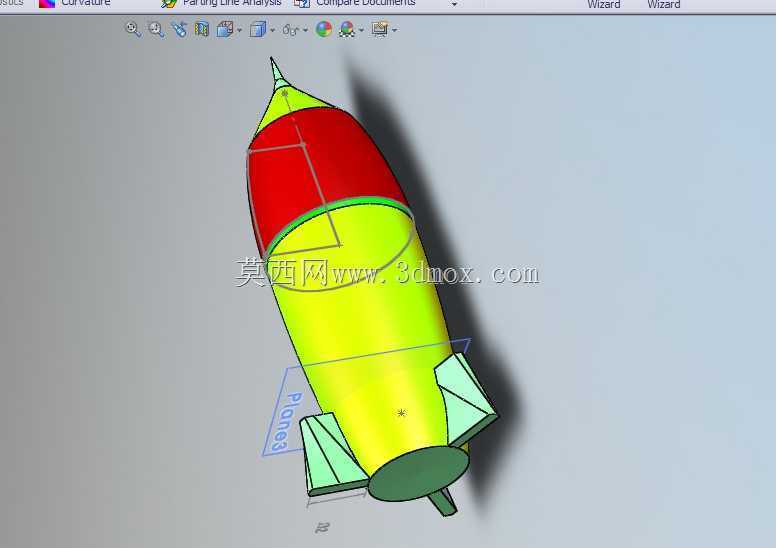

　　设计过程中特意弱化了真实火箭的复杂曲面细节，把所有外轮廓都调整为大曲率的顺滑回转面，整流罩尖端做了R3mm的圆角钝化处理，避免尖锐边角带来的磕碰风险，主舱段采用亮黄色的视觉主色，上舱段与整流罩衔接处做了一圈5mm宽的荧光绿色环形装饰带，整流罩主体用正红色区分，尾翼部分采用对称四片布局，每片尾翼都做了15度的后掠角，既还原卡通火箭的辨识度，也能在摆放时增加四个方向的支撑限位，降低侧翻的概率。尾喷口部分没有做复杂的内凹结构，只保留了10mm深度的浅凹造型，既还原火箭尾部的视觉特征，也避免打印或者注塑过程中出现深腔脱模困难、支撑难以去除的问题。从结构强度角度考虑，所有相邻段的止口配合长度设置为8mm，配合间隙控制在0.2mm，

　　既保证拼接时的顺畅度，也不会出现拼接后松动晃荡的情况，壁厚统一设置为2mm，在保证整体结构刚性的前提下尽可能控制整体重量，整体组装完成后的总重量控制在150g以内，放在桌面不会出现压痕，挪动也十分轻便。在实际的科普场景应用中，这个造型可以拆分成独立零件作为拼装教具，让参与活动的青少年直观了解火箭的基本分段结构，不需要复杂的专业知识就可以完成组装，降低航天科普的参与门槛；作为桌面摆件使用时，顺滑的外曲面没有多余的凸起结构，日常清理擦拭十分方便，鲜亮的配色也能适配不同风格的办公桌面环境。建模过程中所有特征都采用全参数化设计，后续如果需要调整整体尺寸，只需要修改全局参数就可以同步缩放所有零件的尺寸，不需要逐个特征重画，

　　比如要做成更大尺寸的展陈模型，只需要把全局比例放大到对应尺寸，重新校核壁厚和止口配合尺寸就可以直接输出加工图纸，要做成更小的钥匙扣挂件，也可以缩小比例后调整尾喷口位置增加挂孔特征，快速完成衍生设计。整个造型没有设置复杂的内部结构，零件全部为等壁厚壳体，不管是3D打印快速打样，还是开模批量生产，都有较低的工艺实现难度，生产过程中不容易出现缩痕、缺料等成型缺陷，良率控制难度低。尾翼部分和主舱段采用一体化设计，不需要额外组装尾翼零件，减少了零件数量，也避免了尾翼粘接或者拼接不牢出现脱落的问题，四片尾翼对称分布在主舱段尾部，每片尾翼的厚度设置为3mm，有足够的抗弯折强度，日常拿取过程中不小心碰到也不会出现断裂的情况。整流罩尖端的钝化处理除了避免磕碰风险，也避免了小尺寸尖端在打印或者注塑过程中出现填充不足、尖端缺损的问题，提升了零件成型的合格率。整体造型的比例经过多次调整，总长度和最大直径的比例控制在3.2:1，符合大众认知里卡通火箭的修长视觉感受，不会因为比例失调显得笨重或者过于纤细，各段之间的长度比例也经过调整，上舱段长度占总长度的15%，主舱段占比55%，尾段连同尾喷口占比30%，视觉重心落在主舱段中部，摆放时的视觉稳定性更好。
