十字头传动连接组件结构设计

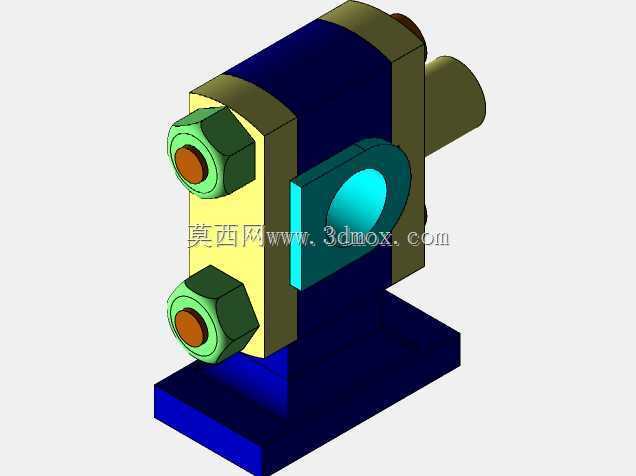

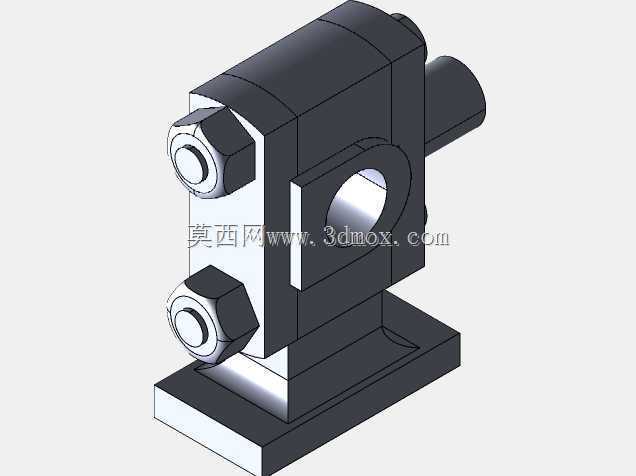

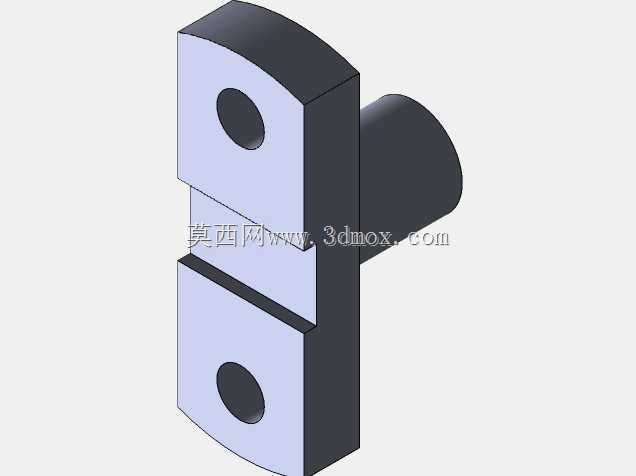

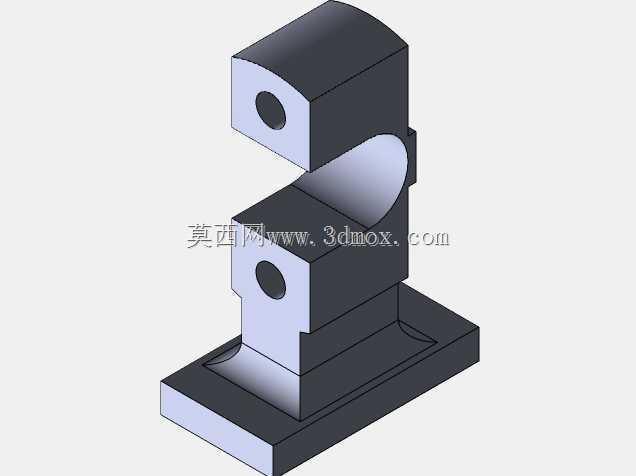

　　十字头作为传动系统中承担运动方向转换、载荷传递的核心连接构件，常见于往复式动力机械、压力加工设备以及部分需要实现直线-回转运动衔接的工业装置中，在电力配套的动力传输单元里，这类构件需要兼顾往复运动的导向精度与交变载荷下的结构强度，避免运行过程中出现偏磨、连接松脱或者应力集中导致的构件失效。从结构设计逻辑来看，这款十字头组件采用分体式装配结构，底部设置一体化的安装基座，基座平面预留了对应的安装固定孔位，能够直接通过紧固件与设备的机架导轨面完成贴合固定，安装基准面的平面度公差需要控制在合理区间，保证后续运动部件的运行轨迹不会出现偏移。主体的支撑立板与基座采用刚性连接，立板侧面设置两组对称布置的销轴连接座，

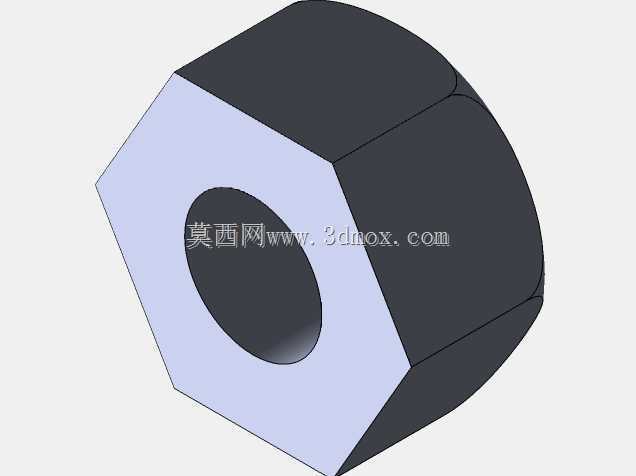

　　连接座端面配置了锁紧螺母与防松垫片结构，能够实现与外部连杆构件的铰接，铰接位置预留了足够的摆动间隙，避免连杆往复摆动过程中出现运动卡滞，同时铰接副的接触面做了适配的耐磨结构设计，能够长期承受交变的接触应力，减少运行过程中的磨损量。立板另一侧设置的凸台连接轴，用于和外部的滑动导套或者曲柄滑块机构完成衔接，轴径的尺寸配合公差按照过渡配合的精度要求设计，既能够保证装配过程的便利性，也能避免运行过程中出现配合间隙过大导致的冲击振动。整体的外形轮廓在设计时充分考虑了安装边界的限制，基座的长宽尺寸适配常规小型传动单元的机架安装空间，立板的高度尺寸匹配对应行程的连杆摆动范围，不会出现运动过程中与周边其他构件发生干涉的问题。在功能特性层面，

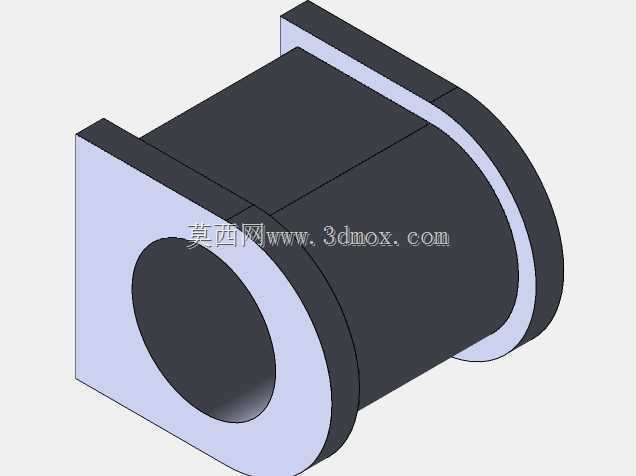

　　这款十字头组件能够将曲柄端输入的回转运动，稳定转换为连杆端输出的直线往复运动，运动传递过程中，两侧对称的铰接结构能够平衡侧向分力，减少导向面的偏载载荷，降低运行过程中的摩擦阻力。结构上的分体式设计也方便后续的维护更换，当铰接位置的耐磨衬套出现磨损超差时，不需要整体更换整个构件，只需要拆解对应的锁紧螺母，更换磨损的衬套或者销轴即可，大幅降低了设备的运维成本。设计过程中针对构件的受力路径做了对应的优化，载荷从连接轴输入后，通过立板的加强结构均匀分散到两侧的铰接座，再传递到两侧的连杆构件，避免了局部应力集中导致的结构断裂风险，所有的转角位置都做了适配的圆角过渡处理，减少热处理以及载荷作用下的应力集中系数。在实际装配场景中，

　　这款十字头组件需要先将基座固定在设备的安装基准面上，校准安装位置的同轴度之后，再依次装配两侧的铰接销轴、锁紧螺母以及侧方的连接轴，装配完成后需要手动测试铰接副的摆动灵活性，确认没有卡滞或者旷量过大的问题之后，再连接外部的连杆与曲柄构件，空载试运行过程中需要监测铰接位置的温升情况，确认配合间隙处于合理区间，避免运行过程中出现过热磨损的问题。这类十字头构件在小型往复泵、压力调节装置以及专用传动试验台架中都有广泛的应用场景，不同的应用场景下可以根据实际的载荷大小调整对应部位的截面尺寸，以及铰接副的材料选配，比如在载荷较大的工况下，可以将铰接销轴更换为更高强度的合金材料，配合自润滑衬套结构，进一步提升构件的使用寿命与运行稳定性。
