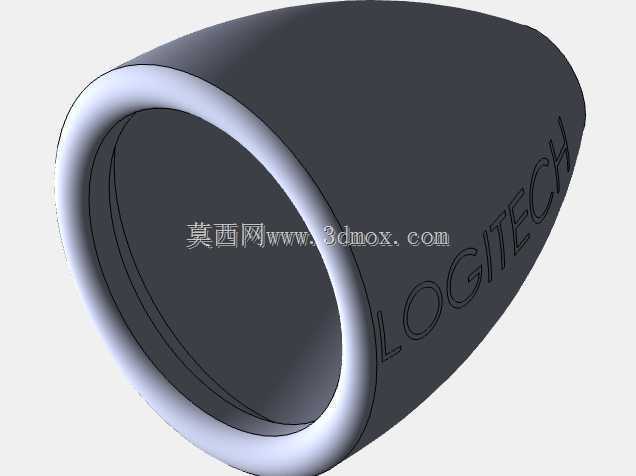

带品牌标识的航空涡轮风扇发动机外观结构

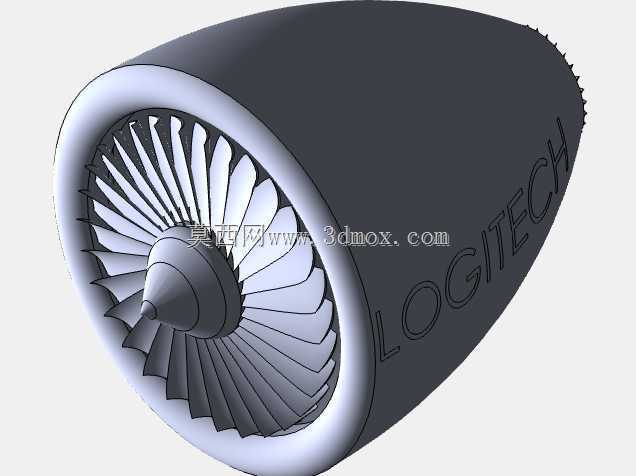

　　在航空动力装备的结构设计环节，这类风扇单元体的三维建模，往往要先匹配装机场景的实际约束——不管是作为民用支线客机的动力前端进气单元，还是小型通航飞行器的动力段演示样机，首先要卡准的是安装边的接口尺寸，机匣后端的连接法兰要和后续压气机段的安装止口完全契合，周向分布的连接螺栓孔位要和传力路径匹配，避免工作状态下机匣受气动载荷产生形变错位。从实际功能来看，前端的整流帽罩采用流线型椭球曲面设计，曲面的曲率变化是经过多轮气动迭代的，要保证来流进入风扇叶片通道时不产生气流分离，降低进气道的总压损失，帽罩和轮毂的衔接处做了圆角过渡，避免台阶结构产生的涡流扰动打在第一级风扇叶片的前缘，造成叶片的高频振动疲劳。风扇叶片的叶型采用了宽弦设计，

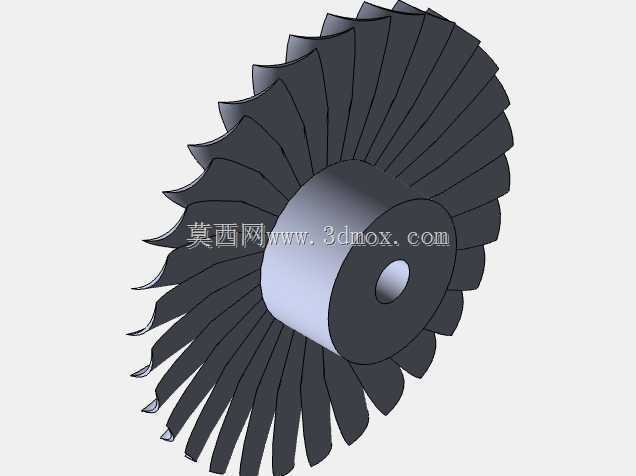

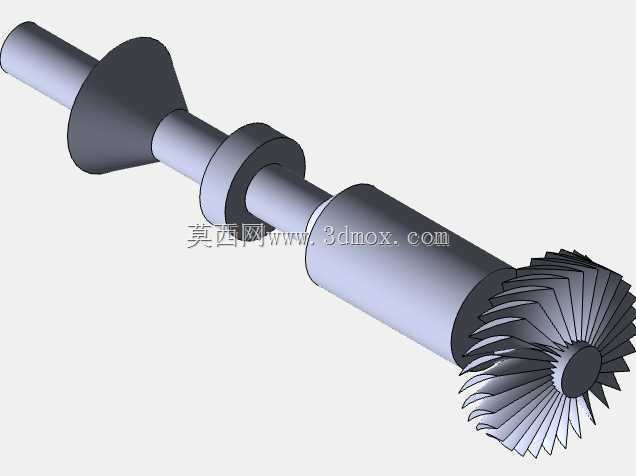

　　每一片叶片的安装角从叶根到叶尖做了非线性扭转，叶根处的安装角更大，适配轮毂处较低的线速度，叶尖处的安装角收窄，匹配机匣内壁处更高的圆周线速度，保证整个叶高范围内的气流攻角都在高效区间，减少叶尖泄漏流带来的效率损失。叶片和轮盘的连接采用了燕尾型榫头结构，榫头的工作面做了微弧处理，装配时能自动定心，同时预留了热膨胀间隙，避免发动机工作状态下轮盘受热膨胀后榫头卡滞，影响叶片的振动阻尼特性。机匣的外壁做了等厚度设计，内壁和风扇叶尖的间隙控制在毫米级，间隙过大会导致叶尖泄漏损失飙升，拉低整段风扇的增压效率，间隙过小则会在机匣受热形变、叶片受离心力伸长时出现叶尖刮蹭机匣的故障，严重时甚至会造成叶片断裂。机匣外侧的标识区域做了下沉式的刻字结构，

　　这种设计一方面是避免凸起的标识干扰机匣外壁的附面层流动，另一方面也方便后续做表面涂层处理时，标识区域不会因为涂层厚度不均出现字迹模糊的问题。在实际的建模过程中，叶片的曲面构建是核心难点，不能只做外观的曲面拟合，要考虑叶型的厚度分布，叶根处的厚度更大，承受离心力和气动弯矩的能力更强，叶尖处的厚度减薄，降低叶尖的重量，减少轮盘承受的离心载荷。轮盘的中心孔做了倒角处理，避免应力集中，中心的安装轴颈要和后续的低压转子轴匹配，轴颈上的键槽位置要和动平衡标记对齐，减少装配后的动平衡校正工作量。进气道的唇口采用了圆弧过渡的厚唇设计，这种设计在飞行器大迎角飞行状态下，能保证进气道内侧的气流不发生分离，避免发动机出现喘振，

　　唇口的曲率半径要和飞行包线内的最大迎角匹配，兼顾低速起飞状态和高速巡航状态的进气效率。从安装边界来看，整个风扇单元体的轴向尺寸要控制在动力舱的预留长度范围内，机匣的最大外径不能超过动力舱的内壁直径，预留出管路和线缆的敷设空间，机匣外壁的安装座位置要和动力舱的吊挂点对齐，保证发动机的重量能通过吊挂传递到机身结构上。另外，这类结构的建模还要考虑维护性设计，风扇叶片的拆卸空间要足够，不需要拆解整个机匣就能单独更换损伤的叶片，机匣上的观察孔位置要对准叶片的前缘，方便孔探检查时直接观测叶片的损伤情况。在气动特性的匹配上，整个风扇段的流通能力要和后续压气机的流量特性匹配，避免出现流量不匹配导致的喘振或堵塞，风扇的转速范围要和低压转子的工作转速区间契合，保证在慢车、巡航、最大推力等不同工况下，风扇都能工作在高效区间。叶片的材料虽然在外观模型上不做体现，但建模时的壁厚分布要符合实际材料的加工工艺要求，比如采用钛合金整体叶盘结构时，轮毂的厚度要满足离心载荷下的强度要求，叶片的最小壁厚要满足铣削加工的工艺极限，不能出现壁厚过薄导致加工变形的问题。机匣的连接法兰上的密封槽结构也要在建模时体现，密封槽的深度和宽度要匹配标准的金属密封圈尺寸，保证高温高压工况下的密封效果，避免气流从连接面泄漏，降低发动机的推力效率。
