星形五缸发动机活塞连杆组合结构

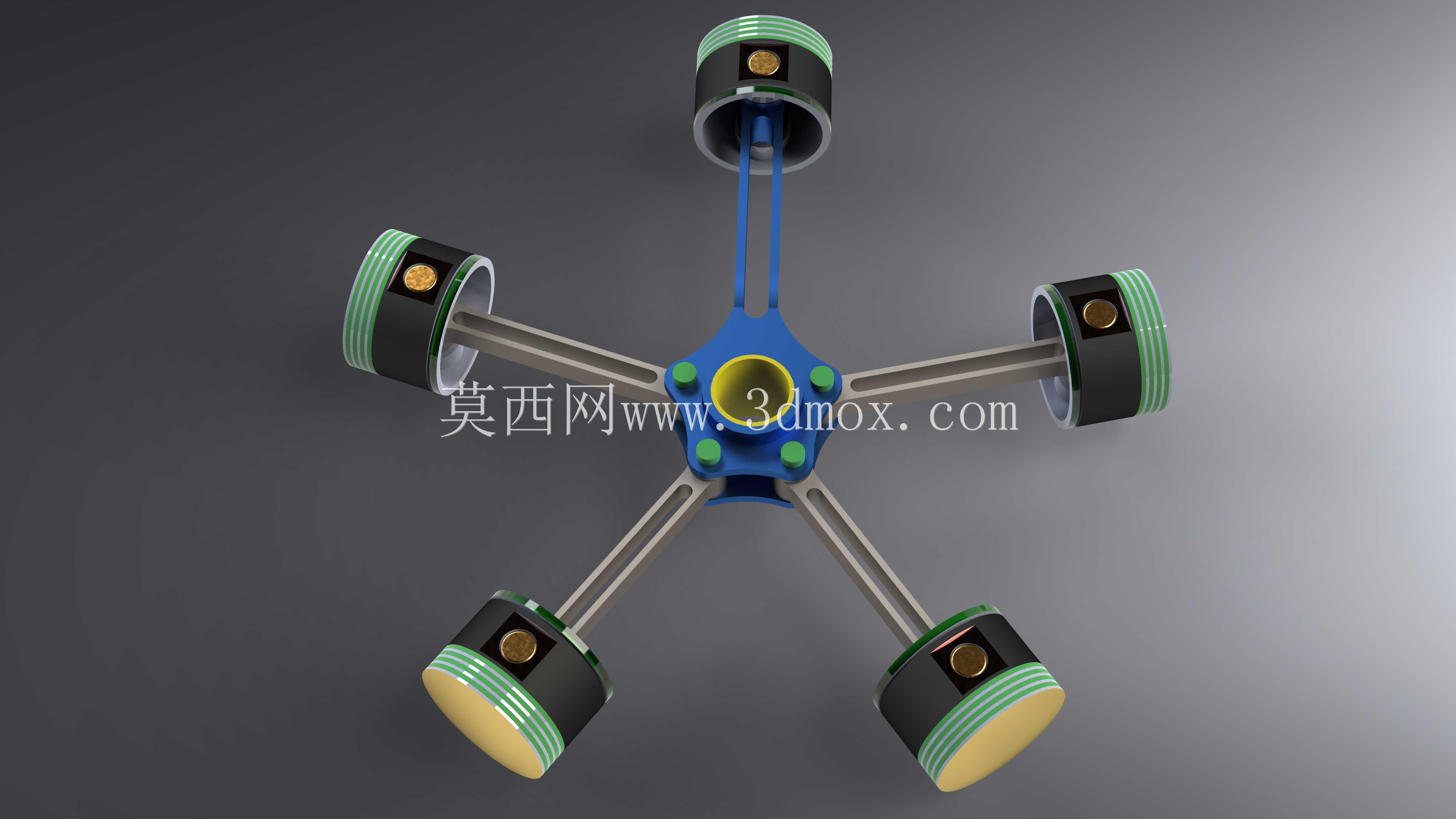

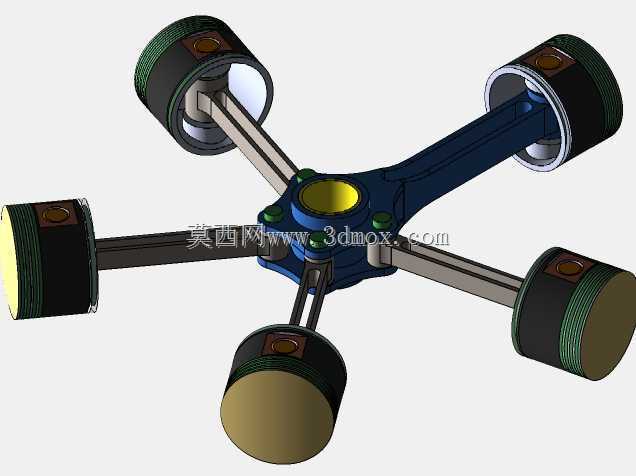

　　该结构为星形布局五缸动力单元的核心往复运动组件，常见于轻型通航动力、小型航空活塞发动机、早期星形布局摩托动力及部分特种作业动力设备中，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心传动作用，是动力设备完成能量转换的关键执行部件。整套组件采用五组活塞沿中心曲柄轴呈72度均匀圆周分布的布局形式，这种布局能在较小的径向空间内集成更多做功单元，相比直列同缸数结构大幅缩短整机轴向长度，同时让各缸做功间隔更均匀，曲轴运转时的动平衡表现更优，能有效降低动力输出端的振动幅值，适配对轴向安装尺寸有严格限制、对动力输出平顺性有较高要求的应用场景。单组活塞采用分体式结构设计，头部预留有活塞环安装槽位，可分别安装气环与油环，

　　气环负责密封燃烧室内的高压燃气，避免高压气体窜入曲轴箱造成功率损失，油环则负责刮除气缸壁面多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。活塞销孔采用浮动式销座设计，销座部位设置有加强筋结构，可承受燃气爆发瞬间的高频冲击载荷，避免销座部位出现应力集中导致的疲劳开裂。连杆采用工字形截面结构，这种截面形式能在保证连杆整体抗弯、抗扭刚度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转时的惯性力负载，连杆大端与中心曲柄销配合，小端通过活塞销与活塞连接，各连杆大端采用并列排布方式安装在同一曲柄销上，适配星形发动机单曲柄销的结构特性。中心曲柄部位设置有集成式的连杆安装定位座，定位座上预留有连杆摆动的避让空间，

　　同时设置有润滑油道接口，可将曲轴内部输送的压力润滑油引导至各连杆大端轴承部位，保证高速往复摆动过程中摩擦副始终处于良好的润滑状态，避免出现干摩擦造成的部件烧蚀。从安装边界来看，整套组件的径向尺寸由五组活塞的外圆分布直径决定，安装时需保证各活塞轴线与对应气缸轴线的同轴度误差控制在允许范围内，避免活塞运行过程中出现偏磨，造成气缸密封失效。活塞头部与气缸盖之间的压缩高度需严格匹配设计值，保证燃烧室压缩比符合设计要求，避免压缩比过高引发爆震、或压缩比过低导致燃烧效率下降。连杆大端与曲柄销的配合间隙需根据运行转速、润滑油黏度参数调整到合理区间，间隙过大会造成运转冲击噪音，间隙过小则会导致润滑油膜难以形成，引发轴承过热烧蚀。

　　设计过程中需对整套组件进行往复惯性力与旋转惯性力的平衡计算，由于五缸星形布局的一阶、二阶惯性力可通过自身结构实现大部分自平衡，仅需在曲轴前端配置小尺寸平衡块即可抵消剩余不平衡量，相比直列、V型布局能减少平衡块的配置数量，进一步降低曲轴系的整体转动惯量，提升动力响应速度。实际运行过程中，各活塞按既定点火顺序依次完成进气、压缩、做功、排气冲程，每旋转72度即有一个气缸进入做功行程，动力输出连续性优于同缸数的直列结构，同时由于各缸围绕中心轴均匀分布，曲轴受力更均匀，主轴颈的负载波动更小，能有效提升曲轴的使用寿命。组件的各运动副表面粗糙度需满足设计要求，活塞裙部需设计成微椭圆形，适配热态下的变形量，避免热机状态下活塞在气缸内出现卡滞。连杆螺栓需采用高强度合金钢材质，按规定扭矩拧紧并采取防松措施，承受往复运动过程中的交变拉力载荷，避免螺栓疲劳断裂引发整机故障。
