火箭俱乐部箭体连接段结构设计

　　本次呈现的箭体连接段结构，主要面向业余探空火箭、高校航天赛事参赛箭体的中段连接需求，在小型固体火箭、模型火箭的组装场景中，这类筒体结构承担着上下舱段对接、载荷挂载、电气接口预留的核心作用，是箭体结构中衔接动力段与载荷段的关键承力部件。从实际使用场景来看，这类筒体结构需要承受火箭发射阶段的轴向过载、飞行过程中的气动剪切力，同时还要为伞舱释放机构、点火线路接口、外部摄像固定座提供安装基准，因此结构设计上兼顾了承力性能与功能拓展性。

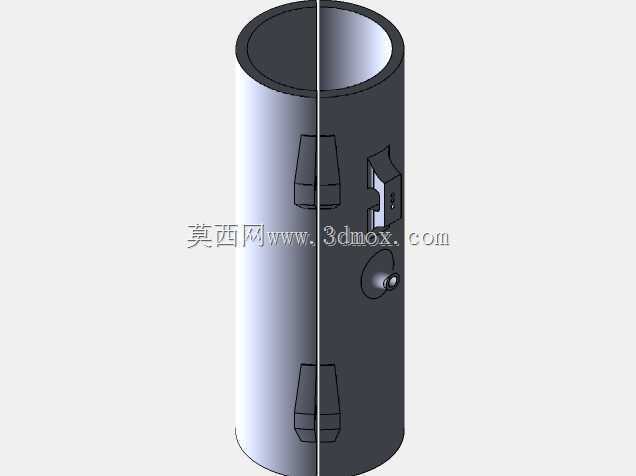

　　从结构设计思路来看，该筒体采用对半分瓣的组合式结构，沿轴向设置中分面，便于内部管路、线路的布设与检修，无需整体穿线即可完成舱内电气组件的安装，大幅降低箭体总装阶段的操作难度。筒体主体采用等直径薄壁圆筒构型，壁厚经过载荷校核，既能够满足轴向承压要求，又能尽可能控制结构重量，符合航天产品轻量化的设计原则。筒体外壁设置的两组对称凸台结构，分别对应箭体外部的安定面安装位与导向滑块安装位，凸台与筒体采用一体化成型设计，避免了后期粘接或螺接带来的结构强度不足问题，能够承受飞行过程中安定面传递的气动载荷，以及发射导轨对滑块的摩擦作用力。

　　筒体侧壁设置的异形凸台为电气接口安装座，预留了穿线孔与固定螺孔位置，可直接安装点火接线端子、航电模块开关等组件，接口位置经过重心配平计算，避免单侧安装组件带来的箭体偏心问题。下方的圆形凸台为伞舱弹射触发机构的安装位，凸台高度经过匹配设计，既能够保证触发机构的动作行程，又不会过多增加筒体的外部风阻。筒体上下两端均设置了对接止口，可与相邻舱段的端面实现定位配合，止口位置预留了密封胶圈的安装槽，能够满足雨天发射场景下的舱内防水需求，避免线路受潮引发的点火故障。

　　从安装边界尺寸来看，该筒体的内径尺寸匹配常规54mm直径的业余火箭发动机壳体，外径控制在60mm以内，可适配多数通用发射导轨的导向间隙要求；筒体总长度可根据载荷舱的长度需求进行同比例缩放，当前设计长度可容纳单组伞舱与双电池组的安装空间，中分面的连接采用沿轴向均匀排布的内六角螺钉实现紧固，螺钉孔位沿中分法兰等距分布，保证合模后的连接强度均匀，不会出现局部应力集中的问题。在实际建模过程中，筒体的内壁做了0.2mm的拔模斜度处理，若采用3D打印工艺制作，可直接打印无需额外支撑；若采用碳纤维卷管工艺制作，分瓣模具的脱模角度也完全匹配该斜度参数，能够兼容多种加工工艺的生产需求。

　　在功能特性上，该结构除了基础的承力连接作用外，还集成了多个功能安装位，无需额外在筒体上打孔加装附件，避免了二次加工对筒体结构强度的破坏。对称分布的安定面安装凸台设置了定位卡槽，安装安定面时可直接卡入卡槽定位，无需反复调整安装角度，保证四个安定面的安装对称性，降低火箭飞行过程中的自旋偏差。导向滑块的安装位与安定面呈45度夹角分布，避免滑块与安定面的气流产生干扰，同时保证发射阶段滑块与导轨的接触受力均匀，不会出现出轨瞬间的姿态偏移。电气接口安装座的穿线孔处设置了线缆保护倒角，避免飞行过程中的振动导致线缆外皮被孔边磨损，引发线路断路问题。弹射机构安装位的周边做了局部加厚处理，能够承受弹射伞舱时的瞬间冲击力，避免长期使用后出现安装位开裂的问题。

　　从工程应用的实际反馈来看，这类分瓣式筒体结构相比整体式筒体，总装效率可提升40%以上，尤其是在赛前调试阶段，可随时打开筒体调整内部航电设备的位置、更换电池组，无需反复拆卸上下舱段，大幅缩短调试周期。同时分瓣结构的模具加工难度更低，小批量制作时的成本仅为整体式筒体的60%左右，非常适合高校参赛队伍、业余火箭爱好者群体使用。结构设计过程中已经做了动平衡配平，只要内部组件按照标记位置安装，无需额外做动平衡调整即可满足飞行稳定性要求，降低了非专业群体的使用门槛。筒体表面的光滑曲面设计经过气动外形优化，在马赫数0.8以内的飞行速度下，气动阻力系数比同尺寸带凸起附件的筒体低15%左右，能够有效提升火箭的飞行高度与稳定性。
