双筒带安装底座轴承支撑座结构设计

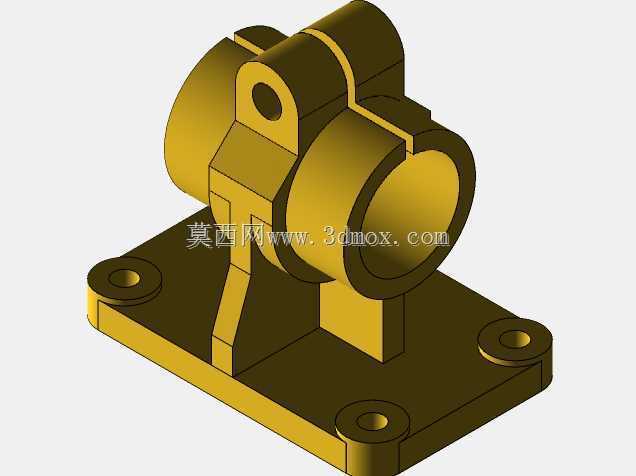

　　该支撑构件主要应用于中小型传动设备的转轴支撑场景，常见于轻工输送线、小型机床进给机构、实验台传动模组等需要对平行布置的两根转轴进行径向与轴向支撑的工况中，可同时承载两根轴传递的径向载荷与少量轴向载荷，替代传统分体式单轴承座的分散安装方案，减少安装面的加工工作量，提升轴系的装配同轴度精度。从功能特性来看，构件采用一体化铸造成型后机加工的工艺路线设计，底部为带四个安装沉孔的矩形安装底板，四个沉孔分别布置在底板四角位置，沉孔深度可覆盖常规内六角圆柱头螺钉的头部高度，安装后螺钉头部不突出底板底面，保证安装面贴合平整；底板上方通过两个三角形加强筋与上方的双筒支撑主体连接，加强筋的厚度根据支撑筒的承载需求设定，可有效抵消轴运转时产生的倾覆力矩，

　　避免支撑筒与底板连接位置出现应力集中断裂的问题。上方的双筒支撑主体为两个平行布置的空心圆柱筒，两个筒的内孔同轴度、平行度公差按照IT7级精度设计，内孔可适配深沟球轴承或者滑动轴套的安装，筒壁上方开有径向的螺纹孔，用于安装紧定螺钉，对装入的轴承外圈或者轴套进行周向固定，防止轴承在运转过程中出现外圈蠕动的问题；两个支撑筒之间通过连接块整合为一体，连接块位置避开轴的安装路径，同时在其中一个支撑筒的上方设置有带通孔的凸耳结构，该凸耳可用于安装润滑管路或者传感器支架，也可作为起吊孔用于构件的转运吊装。设计过程中优先考虑了安装边界的适配性，底板的长宽尺寸按照常规设备安装台面的螺孔间距标准设定，四个安装孔的孔距留有±0.2mm的装配调整余量，

　　可适配安装面存在少量加工误差的场景；支撑筒的内孔直径按照常用的20mm、25mm直径转轴的轴承安装尺寸匹配，筒的轴向长度满足轴承宽度加上密封件的安装空间需求，同时筒的端面预留有密封端盖的安装止口，可加装毡圈油封或者骨架油封，防止润滑脂泄漏以及外界粉尘进入轴承内部。从结构受力角度分析，一体化的设计相比两个独立的单轴承座，整体刚性提升30%以上，在轴系承受偏载的时候，两个支撑筒之间的连接结构可分散局部载荷，避免单个轴承座受力过大导致的安装螺栓断裂问题；底部加强筋的布置方向沿着轴系载荷的主要传递方向设置，筋板的根部做了R3的圆角过渡，减少铸造以及机加工过程中的应力集中，同时也避免应力集中导致的长期运转疲劳开裂。实际装配过程中，

　　该构件可先将轴承压入支撑筒内孔，锁紧紧定螺钉后再整体固定到设备安装台面上，相比分体式轴承座需要反复调整两个座体的同轴度，该一体化结构的装配效率可提升40%以上，同时装配后的轴系跳动量更容易控制在允许范围内，减少后期轴系运转的振动与噪音。在外形尺寸的设定上，整体高度控制在满足轴系中心高要求的范围内，不会过多占用设备的竖向安装空间，底板的厚度按照承载100kg径向载荷的强度要求计算，不会在满载情况下出现底板弯曲变形的问题；支撑筒的外壁厚度满足轴承压装时的强度需求，不会因为压装力导致筒壁出现胀裂变形。该结构也可根据实际使用场景进行参数调整，比如更改内孔直径适配不同规格的轴承，调整底板安装孔的孔距适配不同的安装台面，或者在支撑筒端面增加法兰结构用于安装端盖或者制动组件，整体结构的拓展性较强，可覆盖多数中小型平行双轴传动的支撑需求。
