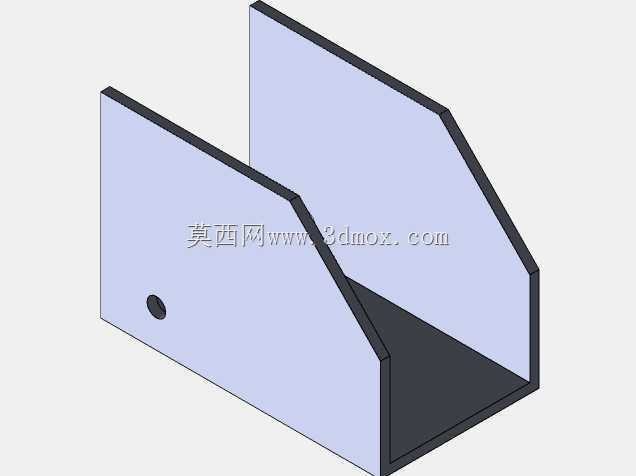

在小型涡喷发动机地面推力测试场景中,这类U型结构的安装支架是试验台架的核心连接承载部件,主要承担JETCAT P160级别微型涡喷发动机的安装固定、载荷传递功能,将发动机工作时产生的静推力、振动载荷平稳传递到试验台的推力传感器基座上,避免安装间隙带来的推力测量误差,同时隔绝发动机工作振动对台架测试元件的干扰。从结构设计逻辑来看,该支架采用双侧立板加底部连接的槽型布局,两侧立板采用斜切收边的轮廓设计,并非随意做的造型处理:靠近发动机进气端的立板上沿做斜向裁切,是为了避让发动机进气道的唇口轮廓,避免支架结构遮挡进气气流,影响发动机实际进气效率,保证推力测试数据和发动机实际装机工作状态一致;立板下部预留的圆形安装孔,用于穿装固定螺栓,
可将支架整体锁紧在试验台的T型槽工作台或者推力测量架的安装面上,孔位位置经过重心匹配设计,让发动机的推力轴线与支架安装面的受力中心重合,避免工作时产生附加倾覆力矩。支架的两个立板平行度公差控制在0.1mm以内,底部连接边与立板的垂直度公差不超过0.08mm,保证发动机安装后主轴轴线与推力测量方向保持同轴,不会因为安装偏斜产生侧向分力,导致推力测试数据失真。从安装边界来看,该支架的槽体内净宽匹配P160涡喷发动机的机匣外径,安装时发动机通过卡箍固定在两侧立板的上部安装位,立板上对应位置预留了紧固件安装的避让空间,不需要额外加工转接件即可完成发动机的快速装夹;支架整体采用钣金折弯焊接工艺成型,
板材厚度根据发动机最大推力工况下的抗弯强度计算选定,满推力状态下立板的最大形变量控制在0.05mm以内,既不会因为刚度过大额外增加台架重量,也不会因为刚度不足产生形变影响测试精度。实际使用中,这类支架除了承担固定功能外,还可以作为发动机台架调试时的基准定位件,每次拆装发动机后不需要重新校准推力轴线,只需要通过支架底部的定位销孔与台架上的定位销配合,即可快速复位到标准安装位置,大幅缩短试验准备时间。设计时特意将支架的受力路径做了最短化处理,发动机的推力通过卡箍传递到两侧立板后,直接沿立板垂直向下传递到台架安装面,没有多余的悬臂结构,从根源上减少了振动放大的可能;立板边缘做的钝角倒边处理,避免安装操作时划伤操作人员或者发动机的外接油管、
信号线,同时也减少了应力集中点,提升支架长期交变载荷下的疲劳寿命。在推力试验室的日常测试场景中,这类支架需要适配多次发动机拆装、不同工况下的持续振动载荷,因此焊接部位都做了去应力处理,避免长期使用后出现焊接变形导致安装精度下降;支架表面没有多余的凸起结构,所有紧固件都采用沉头设计,保证安装后支架外表面平整,不会在高速气流下产生额外的气动阻力,干扰推力测量的准确性。
