电力变压器用轴轴颈结构设计

项目分类:变压器 发布时间:2024-08-22 ID:767525
  • 电力变压器用轴轴颈结构设计
  • 电力变压器用轴轴颈结构设计

  在电力输配系统的核心设备中,变压器的稳定运行离不开各类精密传动与支撑部件的协同作用,轴轴颈作为变压器内部传动、定位结构的关键组成部分,其结构设计合理性直接影响设备长期运行的可靠性。这类轴颈部件主要应用于油浸式或干式电力变压器的分接开关传动机构、绕组压紧调节机构中,承担着传递操作扭矩、定位转动部件、承受径向与轴向复合载荷的作用,在变压器有载调压操作、内部组件位置调整的过程中,轴颈的配合精度直接决定了传动动作的顺畅度,若轴颈设计存在公差偏差、结构强度不足的问题,极易出现调压卡涩、部件偏移、密封失效等故障,严重时甚至会引发放电、绝缘击穿等安全隐患。

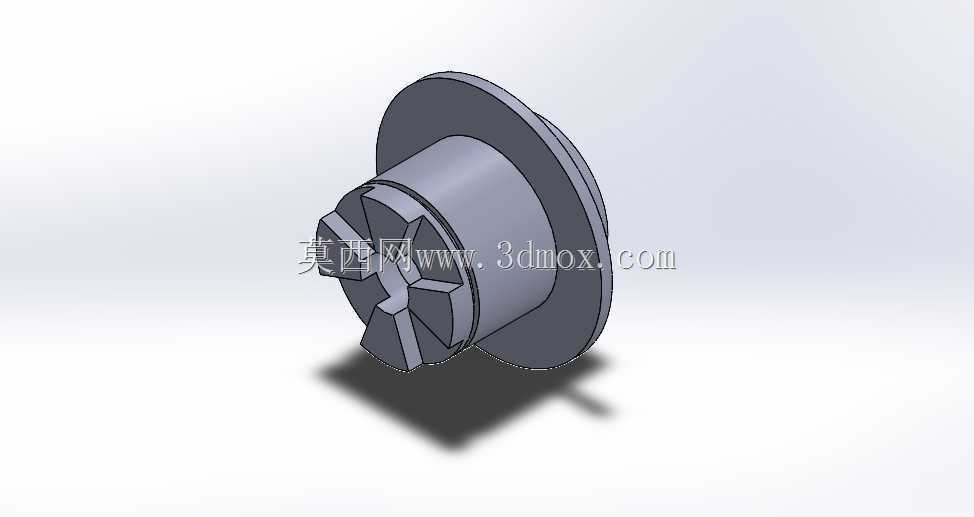

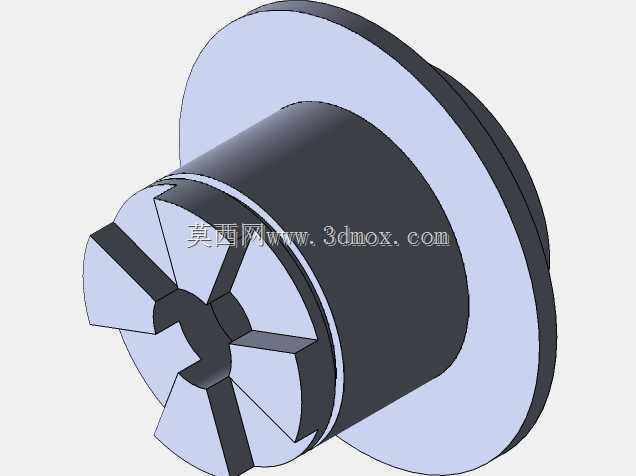

  从结构设计逻辑来看,该轴颈采用一体化成型的结构方案,一端设置带径向卡槽的柱体结构,卡槽用于与传动拨叉、调节旋钮等驱动件嵌合,能够在传递扭矩的过程中避免周向打滑,保证扭矩传递的同步精度,卡槽的槽边做了微小的倒角处理,既可以减少装配过程中零件磕碰产生的毛刺,也能在长期往复转动时降低应力集中系数,避免槽根位置出现疲劳裂纹。柱体中段为光滑圆柱面,是主要的配合承载面,加工时需要严格控制圆柱度与表面粗糙度,通常该面会与含油轴承、铜套或者密封件配合,表面粗糙度需要控制在Ra1.6以内,才能保证转动过程中摩擦阻力均匀,减少密封件的磨损,延长密封结构的使用寿命。柱体另一端连接圆盘状法兰结构,法兰端面作为轴向定位基准面,装配时与设备壳体或者支架端面贴合,承担轴向限位的作用,法兰的外径尺寸根据安装空间的边界进行设计,既要保证足够的承压面积来分散轴向载荷,也要避免外径过大与周边的绕组、绝缘件产生干涉,法兰与柱体的衔接位置设置了过渡圆角,能够有效降低衔接处的应力集中,提升部件整体的抗冲击载荷能力。

  在安装边界的尺寸控制上,这类轴颈的轴向总长度需要匹配变压器对应安装位的腔体深度,保证装配后端部的操作端或者连接端伸出长度符合操作要求,既不能因为长度过长导致外部操作手柄行程不足,也不能因为长度过短导致配合面接触长度不够,出现径向晃动的问题。柱体的直径尺寸根据所需要传递的扭矩大小进行核算,通常电力变压器调压机构所需的操作扭矩在几十牛米范围内,对应的轴颈直径在满足抗扭强度要求的前提下,会尽量控制尺寸来减少材料占用,同时降低转动惯量,让调压操作更加轻便。法兰端面上通常会根据安装需求设置定位销孔或者螺纹孔,不过该款轴颈采用的是过盈配合加卡簧限位的固定方式,因此法兰外圆处设置了卡簧安装槽,装配时通过孔用卡簧实现轴向位置的锁定,这种固定方式结构简单,装配效率高,适合批量生产的变压器组件使用。

  从实际使用场景的适配性来看,该轴颈的材质通常选用优质碳素结构钢或者合金结构钢,经过调质处理后获得良好的综合力学性能,表面可以根据使用环境做发黑或者镀锌处理,提升防锈能力,适配变压器内部的矿物油环境或者空气绝缘环境,不会因为长期接触绝缘油出现腐蚀、溶胀等问题。在建模过程中,需要重点关注各个配合面的公差配合选择,柱体配合面通常选用h6或者g6的公差带,与轴承内孔或者铜套内孔形成间隙配合或者过渡配合,保证转动顺畅的同时控制径向间隙在合理范围内,避免间隙过大导致传动过程中出现空程,影响调压档位的定位精度。卡槽的尺寸公差需要与配合的拨叉尺寸匹配,保证嵌合后侧向间隙适中,既不会因为间隙过小出现装配困难,也不会因为间隙过大导致传动冲击,产生异响和零件磨损。

  在结构细节的处理上,轴颈的所有锐边都做了倒钝处理,避免装配过程中划伤操作人员或者损坏密封件、绝缘件,圆盘法兰的端面平面度需要控制在0.02mm以内,保证装配后与贴合面接触均匀,不会出现局部间隙导致密封失效或者定位倾斜。这类轴颈虽然属于变压器中的小型零部件,但是其设计精度直接影响整个调压机构的动作可靠性,在三维建模过程中需要完整还原所有的结构细节,包括倒角、圆角、卡槽的具体轮廓,才能为后续的加工制造、装配模拟提供准确的数字模型,避免因为模型细节缺失导致生产出的零件无法满足装配要求,影响整台变压器的生产装配效率。
