电力变压器配套安装固定支架块结构

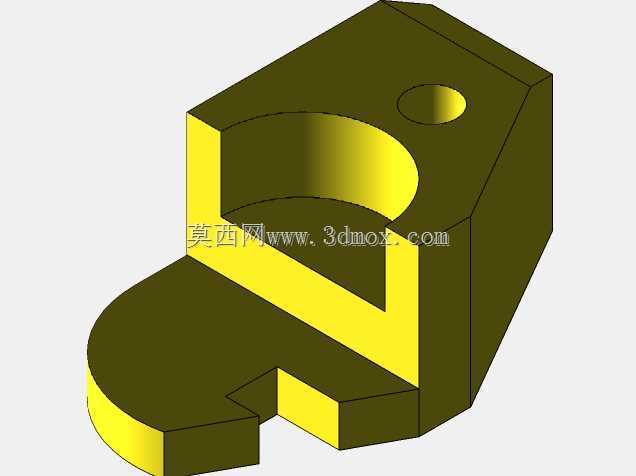

　　在输配电系统的电力变压器装配环节，这类支架块属于核心的配套定位支撑零件，主要承担变压器内部绕组端部、引线夹持结构或者外部附件的安装承载功能，实际应用场景覆盖油浸式变压器的器身定位、干式变压器的附件固定、箱式变电站内部组件的安装支撑等多个场景，是变压器装配过程中用来抵消设备运行振动、限定组件安装位置、分散承载应力的关键结构件。从结构设计逻辑来看，这个支架块采用了一体化切削成型的结构思路，没有额外的拼接焊缝或者装配接缝，整体刚性更强，能够避免长期运行过程中因为拼接松动带来的定位偏移问题。主体部分的半圆弧开口结构，是为了适配圆柱形的安装基准面，比如变压器的拉螺杆、绝缘套管基座或者圆形安装柱，圆弧面的贴合设计可以让接触应力均匀分布，

　　避免尖角接触带来的应力集中，防止长期受载后出现零件变形或者接触面压溃的问题。上部的小型沉孔结构，是用来穿装固定螺栓的，沉孔的深度设计刚好可以容纳螺栓头部，安装后螺栓端面不会突出零件表面，避免和周边其他组件产生干涉，同时沉孔的同轴度公差控制在合理范围内，能够保证螺栓穿装后不会出现别劲的问题，降低螺栓受剪切力断裂的风险。下部的凸台与缺口组合结构，是对应安装基座上的定位卡槽设计的，安装时可以先将缺口卡入基座的定位凸棱上，实现预定位，不需要人工全程托举零件就能完成螺栓穿装作业，能够大幅提升现场装配的效率，同时卡槽的配合间隙控制在0.1mm到0.2mm之间，既可以保证安装时的顺畅对位，又能限制支架块在运行过程中的横向窜动。从安装边界尺寸来看，

　　这个支架块的整体轮廓没有多余的外伸结构，所有棱角都做了小尺寸的倒角处理，一方面是去除加工过程中产生的毛刺，避免安装时划伤操作人员或者破坏相邻零件的绝缘层，另一方面倒角结构也可以减少零件在热处理或者表面处理过程中的应力集中点，提升零件的长期使用寿命。零件的厚度设计是根据承载载荷计算得出的，在满足变压器运行时最大振动载荷、组件自重载荷的前提下，尽可能压缩零件的整体厚度，减少对变压器内部有限安装空间的占用，同时也能控制零件的自重，降低整体设备的材料成本。在实际选型应用时，需要注意这个支架块的圆弧开口尺寸要和对应的安装柱直径匹配，下部卡槽的尺寸要和基座的凸棱尺寸对应，上部沉孔的规格要匹配所选固定螺栓的公称直径，避免出现安装不匹配的问题。

　　这类支架块通常采用钢材切削加工后做发黑或者镀锌处理，具备一定的防锈能力，能够适应变压器内部的油浸环境或者外部的普通户外安装环境，表面粗糙度控制在合理范围内，既不会因为过高的粗糙度要求提升加工成本，也不会因为粗糙度过低导致接触面摩擦力不足影响固定效果。在变压器长期运行过程中，这个支架块需要持续承受设备启停、负载波动带来的振动载荷，以及温度变化带来的热胀冷缩应力，所以结构设计时在转角位置都做了圆角过渡，避免应力集中导致的零件开裂问题，同时整体的受力路径经过优化，载荷从上部安装的组件传递到圆弧接触面，再通过主体结构分散到下部的安装凸台，最终传递到设备基座上，整个传力路径没有突变区域，能够保证长期受载下的结构稳定性。
