这款侧出端子式电力变压结构,主要面向工业控制柜内部的低压配电场景,适配小空间内多回路直流供电需求,常见于自动化生产线的分布式供电节点、小型工控设备内置供电单元,以及实验室测试台架的多路供电分支位置,区别于传统外露接线的变压器结构,该模组采用全封闭盖板设计,能有效阻挡车间内的金属粉尘、切削液雾气进入内部绕组区域,降低积尘导致的绝缘下降风险,适配机加工车间、焊装车间这类工况相对复杂的现场安装环境。从结构设计逻辑来看,顶部盖板采用沉头内六角螺丝固定,沿盖板长度方向均匀排布7个固定点位,保证盖板与下方壳体的压紧力均匀分布,避免长期运行中因设备振动出现盖板松动、密封缝隙变大的问题;壳体侧面沿长度方向等距布置6个接线端子,端子采用侧出式设计,
接线时无需在模组顶部预留操作空间,能有效压缩竖直方向的安装占用空间,适配柜内分层布线的安装需求,每个端子的根部都做了凸台加强结构,避免接线拧动螺丝时端子根部受力开裂,同时端子间距留足了常规冷压端子的操作空间,不会出现相邻端子接线工具互相干涉的情况。安装边界方面,该模组整体为长方体结构,底部一侧集成了出线导向结构,出线方向沿模组长度方向垂直向下,安装时只需在安装板上预留对应模组长宽的平面区域,侧面接线位置预留不小于30mm的接线操作空间即可,无需额外预留顶部操作空间,相比顶部接线的同容量变压模组,竖直方向能节省近40%的空间占用,适配紧凑式控制柜的布局需求。功能特性上,全封闭的金属壳体除了防护作用外,还能形成电磁屏蔽腔体,
降低绕组工作时产生的电磁干扰对外围敏感传感器、控制板卡的影响,壳体侧面的端子排布对应6路独立输出回路,可同时为多个低压用电部件提供独立供电,减少柜内分线端子的使用数量,简化柜内布线流程;壳体与盖板之间的贴合面做了平面度公差控制,装配后缝隙均匀,可配合密封胶条实现IP40以上的防护等级,适配多数工业现场的安装防护要求。设计过程中优先考虑了现场装配的便捷性,所有固定螺丝采用统一规格,装配时无需频繁更换工具,端子的接线螺丝朝向一致,接线操作可沿同一方向完成,降低现场施工的操作难度;底部的出线位置做了圆弧过渡结构,避免出线线缆被壳体棱角割破绝缘层,同时预留了扎带固定点位,方便出线后的线缆固定,防止线缆拉扯导致的端子接线松脱。

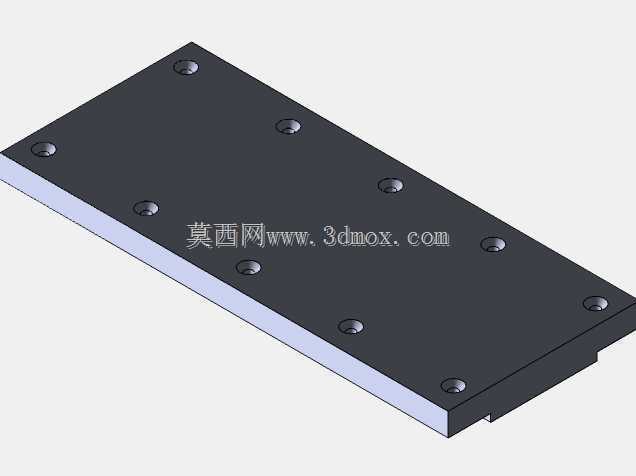

该结构在建模时充分考虑了零部件的加工工艺性,顶部盖板采用常规板材冲压成型即可,无需复杂的机加工工序,壳体采用型材裁切后加工端子安装孔,加工工序简单,量产时的制造成本可控,所有安装孔位的公差都按通用装配精度设定,无需高精度加工即可满足装配要求,适合批量生产应用。
- 上一篇:电力变压器用轴轴颈结构设计
- 下一篇:电力变压器配套安装固定支架块结构
- 全部评论(0)
- 模板大小: 1.1 MB
- 售价:5金币
- 下载次数: 15
- 系统要求: SOLIDWORKS
- 软件分类: 变压器
