电力变压器配套连接结构件设计

　　在输配电系统的电力变压器装配环节，这类结构件承担着绕组引出端与外部母线的衔接固定作用，是变压器本体与外接输电回路之间的关键过渡部件，直接影响电流传导的稳定性与结构连接的可靠性。从实际应用场景来看，这类构件多用于10kV及以下电压等级的油浸式或干式电力变压器内部，安装位置处于变压器油箱上部的出线区域，需要同时兼顾导电性能、结构强度与绝缘间隙要求，避免在长期带电运行过程中出现局部放电、连接松动或是绝缘击穿的问题。

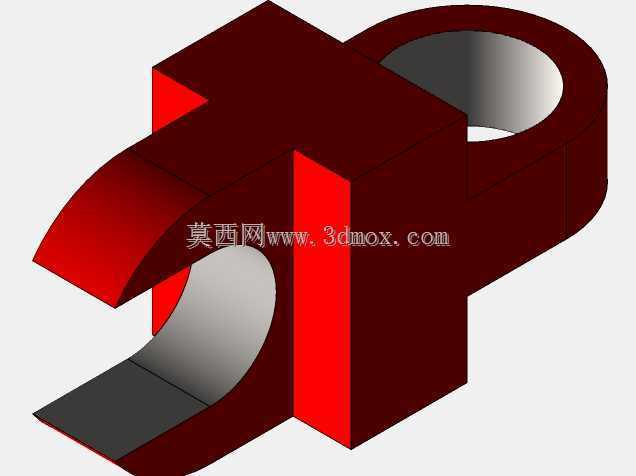

　　从结构设计逻辑来看，该构件采用块状基体搭配环形穿装结构的组合形式，一侧的半开放弧形槽用于卡接变压器绕组的引出铜排，通过面接触的形式降低接触电阻，减少大电流工况下的发热损耗；另一侧的整圆环形结构则用于穿装固定螺栓，实现与外部母线排的刚性连接，环形结构的内径尺寸匹配常用的M12-M16电力连接螺栓规格，安装时可配合平垫、弹垫实现防松锁紧，适配户外杆塔、室内配电室等不同安装场景下的抗振动要求。基体上的垂直红色标识区域为绝缘包覆预留位，设计时特意留出了均匀的包覆厚度空间，在实际生产中会在该区域缠绕环氧绝缘带或是套装绝缘护套，保证带电部件与接地的变压器外壳之间留有足够的爬电距离，满足高压绝缘的安全规范要求。

　　在尺寸边界的把控上，这类构件的整体外轮廓尺寸控制在120mm×80mm×60mm区间内，不会占用变压器出线仓过多的安装空间，弧形槽的曲率半径匹配常规300-600A载流量对应的铜排弯折半径，安装时不需要对引出铜排做额外的弯折加工，可直接对位卡装，减少现场装配的工序时长。构件的棱角位置全部做了R3-R5的圆角过渡处理，一方面避免安装过程中尖锐棱角划伤施工人员、破坏绝缘层，另一方面也能优化带电部位的电场分布，减少尖角位置的电场集中效应，降低长期运行下的绝缘老化速度。

　　从功能特性层面来说，该结构件的基体采用导电性能优异的铜质基材加工，表面做镀锡处理，既能提升抗氧化能力，也能降低不同金属连接时的电化学腐蚀风险，适配铜排、铝排等不同材质的外接母线连接需求。构件的块状结构设计保证了足够的机械强度，在母线短路产生的电动力冲击下，不会出现形变、断裂的问题，可承受至少20kA短时短路电流带来的机械应力冲击。设计时还特意在弧形槽与环形结构的衔接位置做了加厚处理，该位置是应力集中的关键区域，加厚后可避免长期受力下出现结构裂纹，延长构件的整体使用寿命。

　　在实际装配流程中，这类构件不需要额外的定制加工，可直接适配同载流量等级的标准电力变压器，安装时先将弧形槽卡入绕组引出铜排的对应位置，采用力矩扳手按照规定扭矩拧紧侧面的顶紧螺栓，保证接触压力均匀一致，再将外部母线穿入另一侧的环形结构，穿入固定螺栓后完成锁紧，最后在预留的绝缘区域完成绝缘包覆处理即可，整个装配过程不需要专用工装，普通电力施工人员即可完成操作。日常运维过程中，也可直接通过红外测温检测该构件的连接位置温度，判断是否存在接触不良的问题，外露的结构形式也方便运维人员开展定期紧固、清洁等维护作业，不需要拆解变压器的其他内部结构，大幅降低运维的时间成本。
