电力变压器带侧孔凸台安装支座结构

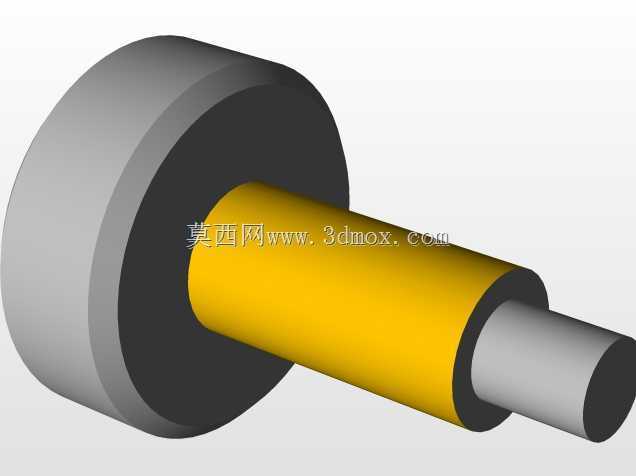

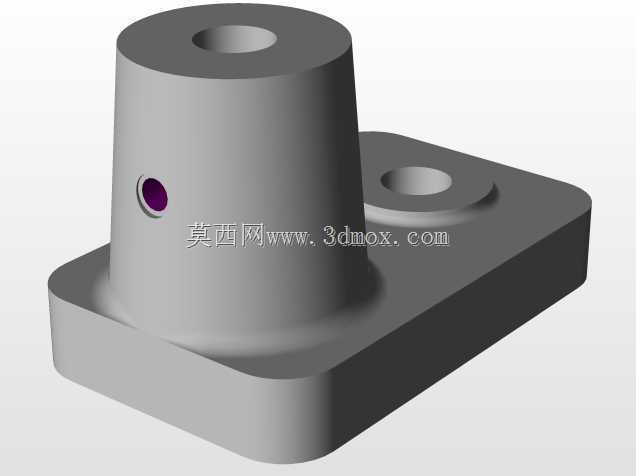

　　该结构件为电力变压器配套的安装支撑类部件，主要应用于油浸式及干式电力变压器的器身定位、外接端子支撑场景，在变压器整体装配环节中承担上部构件的承载、定位以及侧部走线或紧固件穿装的功能。从实际使用场景来看，这类支座通常安装在变压器油箱顶部或者器身夹件的安装平面上，上部凸台结构用于承接绝缘套管或者接线端子的固定座，侧部的径向通孔用于穿装定位销或者接地引线的固定螺栓，底部带安装孔的法兰边则通过螺栓与变压器本体的安装面锁紧，实现整个上部构件的稳定固定。

　　设计层面上，整体采用一体化铸造成型后机加工的工艺思路，底部法兰边做了圆角过渡处理，避免应力集中在支座与安装面的衔接位置，适配变压器运行过程中产生的微幅振动工况，降低长期使用后的疲劳开裂风险。上部凸台采用带拔模斜度的锥台结构，一方面是适配铸造工艺的脱模需求，减少铸造缺陷，另一方面锥台结构相比等直径圆柱拥有更好的抗侧向载荷能力，在变压器运输或者外部接线受到侧向拉扯力时，能够更好地分散应力，避免凸台根部断裂。凸台顶部的轴向盲孔为配合上部构件的定位柱设计，装配时可以实现快速对位，减少现场安装的调整时间，孔的深度根据上部定位柱的插入长度设计，预留足够的配合长度保证定位精度，同时避免通孔设计带来的密封问题，适配变压器油箱顶部的密封要求，防止雨水或者灰尘进入变压器内部。

　　侧部的径向通孔贯穿凸台侧壁，孔口做了倒角处理，方便螺栓或者销钉穿装，同时去除孔口的毛刺避免划伤穿装的线缆或者螺栓螺纹，孔的轴线与凸台轴线垂直相交，保证穿装的紧固件能够垂直作用于内部构件，避免出现偏载导致的紧固失效。底部法兰边的厚度根据整体承载需求设计，法兰上的沉头安装孔位置与变压器本体安装面的预装螺栓位置完全匹配，沉孔深度可以保证螺栓安装后头部不突出法兰表面，避免与其他相邻构件产生干涉，法兰边与凸台衔接的位置做了大圆角过渡，进一步降低应力集中系数，提升结构的抗冲击性能。

　　从安装边界来看，底部法兰的安装平面平面度要求控制在0.1mm以内，保证安装后与变压器本体安装面完全贴合，避免出现间隙导致的紧固松动；上部凸台的轴线与底部安装平面的垂直度公差控制在0.05mm范围内，保证上部安装的套管或者端子能够保持垂直状态，避免倾斜带来的密封失效或者接线应力问题。侧孔的轴线与凸台轴线的位置度公差控制在0.2mm以内，保证穿装的紧固件能够准确对准内部构件的安装位，避免现场装配时出现孔位错位的问题。整体结构的所有棱边都做了倒钝处理，避免安装过程中划伤操作人员，同时也减少电泳或者喷漆处理时的漆液流挂问题，提升表面处理的质量。在实际选型应用中，这类支座需要根据上部承载构件的重量、外部接线的拉扯力大小来匹配对应的材质，常规场景下采用铸铝合金材质实现轻量化，在高载荷或者高腐蚀场景下则采用铸铁或者不锈钢材质，满足不同使用环境下的强度和防腐蚀需求。
