电力变压器配套圆柱螺旋减震构件

　　在输变电系统的电力变压器布设场景中，这类带螺旋弹簧的减震构件是配套安装的核心隔振部件，主要承担变压器运行过程中的振动缓冲、位移约束与冲击载荷消解作用。电力变压器正常运行时，铁芯的磁致伸缩效应、绕组的电磁力波动会带动整机产生持续的微幅振动，若振动直接传递至安装基座，一方面会引发结构连接部位的紧固件松动，长期运行下可能出现密封失效、接线端子脱落等故障，另一方面振动传导至建筑结构还会产生低频结构传声，影响周边声环境质量，这类减震构件正是为阻断该振动传递路径设计。

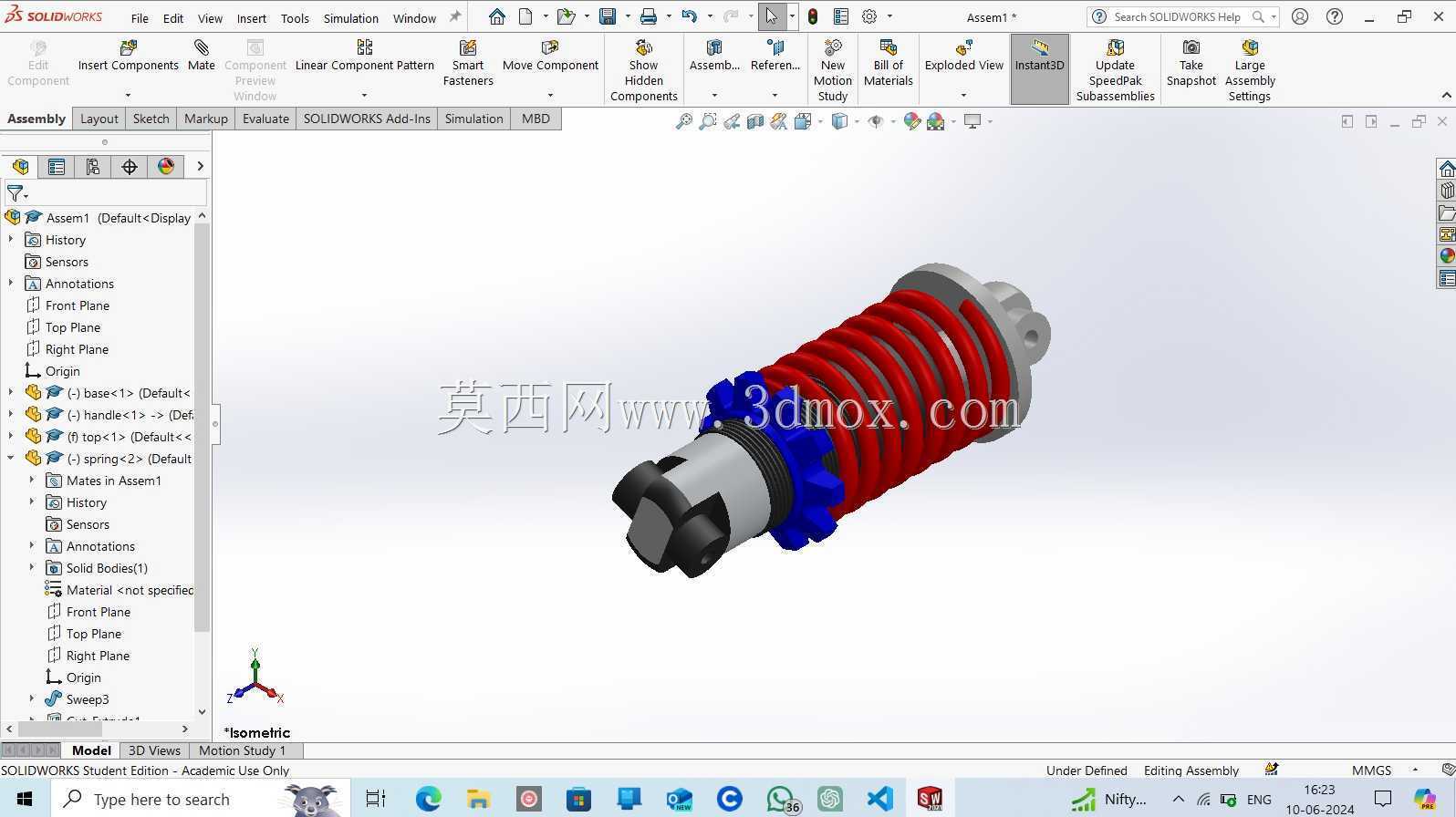

　　从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧外侧无额外封闭套筒，可在保证弹性行程的前提下快速散发运行过程中弹簧反复形变产生的微量热量，避免长期高温环境下弹簧材料出现应力松弛，影响隔振效率。弹簧两端分别设置连接端座，一端为带轴销结构的活动铰接端，可适配安装过程中微小的角度偏差，抵消变压器基座与安装面之间的平面度误差，避免弹簧承受额外的偏载力矩，防止弹簧出现侧弯、圈间摩擦等异常工况；另一端为带法兰安装孔的固定端，可通过螺栓直接与变压器底部的安装支脚刚性连接，安装对位便捷，连接可靠性高。弹簧与端座之间设置有蓝色的限位挡圈，可约束弹簧的径向位移，避免设备运输过程中弹簧出现横向窜动导致磕碰损伤，同时在弹簧压缩至极限行程时起到硬限位作用，防止弹簧被压并产生永久塑性变形。

　　在实际安装适配过程中，该构件的轴向尺寸需匹配变压器底部的安装净空，常规适配10kV级中小型电力变压器的该类减震构件，安装高度通常控制在120mm至180mm区间，弹簧外径不超过80mm，预留的弹簧压缩行程不小于20mm，可覆盖变压器运行时的最大振动位移量，同时避免外部异物卡入弹簧圈间隙影响正常形变。安装时需保证同一台变压器配套的多组减震构件刚度一致，避免出现各支撑点受力不均的情况，通常单台变压器会配套4至6组该类构件，均匀布置在底部支脚位置，将整机的固有频率控制在3Hz至5Hz区间，远低于变压器自身的运行振动频率（通常为100Hz及其倍频），可实现90%以上的振动传递率衰减。

　　从功能特性上看，该类减震构件除了承担正常运行的持续隔振作用外，还可应对突发短路工况下的瞬时冲击载荷，当变压器出现出口短路时，绕组会产生数倍于正常运行的电磁冲击力，此时弹簧可通过快速形变吸收冲击能量，避免冲击力直接传递至安装基座导致混凝土基础开裂或者连接螺栓断裂。构件的铰接端设计还可适配变压器运行过程中因温度变化产生的微量热胀冷缩位移，避免结构内部产生额外的温度应力，提升整体结构的长期运行稳定性。建模过程中需重点关注弹簧的有效圈数、节距与刚度的匹配关系，端座连接部位的轴销配合公差需控制在H8/f7区间，既保证铰接转动的灵活性，又避免配合间隙过大导致运行过程中出现额外的撞击异响，限位挡圈的内径需与弹簧外径保持0.5mm至1mm的间隙，既起到径向限位作用，又不会与弹簧表面产生摩擦磨损。
