电力稳定器用散热型顶盖结构设计

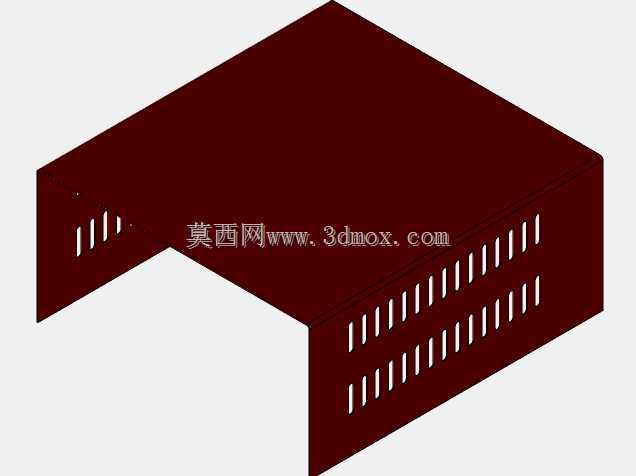

　　在电力输配末端的稳压设备运维场景里，顶盖作为稳定器上部的核心防护构件，往往是容易被选型人员忽略、却直接影响设备长期运行稳定性的关键部件。很多现场运维的老工程师都遇到过，早期部分稳压设备采用无散热开孔的平板顶盖，设备满负荷运行两三个夏季后，内部功率元件积热无法散出，轻则触发过热保护频繁断电，重则加速绕组绝缘层老化，大幅缩短设备整体使用寿命，这款带阵列式散热槽的顶盖结构，正是针对这类现场痛点完成的结构设计。从实际安装边界来看，这款顶盖适配的是常规壁挂或落地式小功率电力稳定器的上部封装，整体采用弯折成型的盒状扣合结构，侧边向下延伸的折边高度刚好覆盖稳定器箱体上部的安装法兰，折边内侧预留的定位卡槽可以直接卡入箱体预设的定位凸台，

　　不需要额外加装复杂的定位工装就能完成对位，安装时只需要在折边预留的沉孔位拧入固定螺丝即可，沉孔的深度经过匹配设计，螺丝拧入后端面完全低于折边外表面，不会突出刮擦安装人员的手部，也不会在设备靠墙安装时与墙面产生干涉。很多结构设计新手在做这类电力壳体顶盖时，容易陷入两个极端：要么为了追求防护等级完全不开设散热通道，要么为了散热随意开大孔导致异物、淋水容易进入设备内部，这款顶盖的散热槽设计做了针对性的平衡，两侧的散热槽采用细长型的冲压开孔，开孔的长度方向与设备内部热空气上升的流向保持一致，热空气从内部上升后可以顺着槽道顺利排出，同时细长槽的宽度控制在合理范围，既可以阻挡常规尺寸的固体异物落入设备内部，也能避免斜向飞溅的淋水直接冲入腔体，

　　满足电力设备户外或半户外安装的基本防护要求。从结构强度角度考虑，顶盖的顶面采用了微幅的下沉式加强结构，不需要额外焊接加强筋，仅通过板材弯折形成的结构加强筋就能满足顶部承重要求，日常运维时人员短暂踩踏进行上部线路检修也不会出现明显的凹陷变形，同时顶面的微斜角度设计可以让落在顶部的雨水、灰尘自然向两侧滑落，不会在顶面形成积水积灰的死角，减少长期使用后的腐蚀隐患。在实际的设备配套场景中，这类顶盖不仅可以用于全新稳定器的生产装配，也可以作为老旧稳压设备的替换配件，很多早年投用的稳定器顶盖因为长期暴晒出现锈蚀、变形，散热槽被灰尘堵死，只需要更换匹配尺寸的顶盖，就能快速改善设备的上部散热条件，不需要整体更换设备，大幅降低现场运维的改造成本。

　　设计过程中还充分考虑了板材加工的工艺性，整个顶盖的所有弯折边都采用统一的弯折半径，冲压散热槽的排布间距均匀，不需要开发复杂的冲压模具，采用常规的数控冲床配合折弯设备就能完成加工，生产过程中的板材利用率可以控制在较高水平，适合批量生产加工。另外，顶盖与箱体接触的折边内侧预留了密封胶条的安装槽位，在对防护等级有更高要求的安装场景，可以在槽位内嵌入发泡橡胶密封胶条，扣合后可以实现接缝处的密封，进一步提升设备的防尘防水能力，不需要对顶盖主体结构做额外修改就能适配不同防护等级的设备需求，这种模块化的设计思路也让这款顶盖可以适配同尺寸规格的其他电力箱体上部封装，拓展了部件的通用适配范围。
