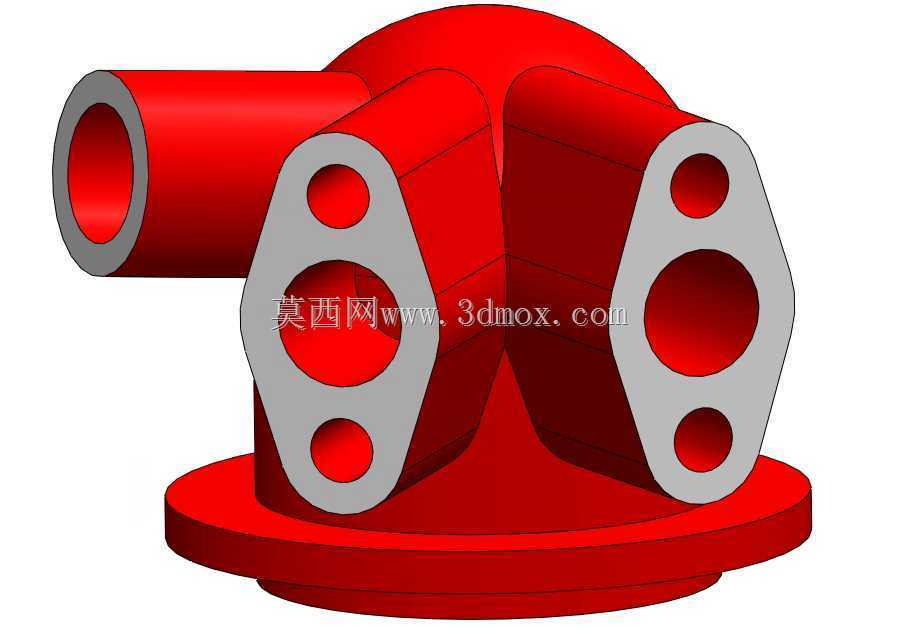

在油浸式电力变压器的本体结构中,这类摇臂构件通常承担油路分流与外部组件支撑的双重作用,安装位置多处于油箱顶部与有载分接开关传动机构、冷却回路支管的衔接区域,日常运行中既要承受变压器油的持续静压,也要平衡外接管路带来的径向载荷,避免长期运行后出现连接面渗油、结构形变偏移的问题。从结构设计逻辑来看,构件主体采用一体化铸造成型后做机加工收尾,主体的红色涂装对应变压器行业常用的环氧防锈底漆处理,两个对称布置的菱形法兰安装面是核心的密封对接区域,每个法兰面除了中心的通油大孔外,上下各设置一个定位安装小孔,安装时配合耐油橡胶密封垫,通过螺栓穿入小孔实现均匀压紧,这种双孔定位的设计能避免安装过程中法兰面错位,保证密封面的平面度公差控制在0.
1mm以内,杜绝长期运行后的渗漏隐患。侧面伸出的单通圆柱接口用于对接外接的导油管,接口端面做了倒角处理,方便管路插接时的导向,也能避免安装时割伤密封胶圈;底部的圆形法兰盘是构件与变压器油箱本体的固定基座,法兰盘的厚度经过载荷校核,能够承载上部两个分流接口、侧向导油接口连接后的整体重量,同时抵消管路热胀冷缩带来的应力拉扯,防止焊缝位置出现疲劳开裂。设计过程中首先要匹配变压器的油路通径需求,中心通油孔的直径直接决定了分流后的油流速度,需要保证油流在构件内部不会出现明显的紊流,避免局部油流停滞带来的绝缘油老化加速问题,内部流道做了圆弧过渡处理,没有直角突变结构,减少油流阻力的同时也避免了内部尖角导致的电场集中问题,
毕竟变压器内部构件的电场分布均匀性直接影响整体绝缘性能。从安装边界来看,两个菱形法兰面的中心距、侧向导油接口的伸出长度、底部安装法兰的螺栓孔分布圆直径都需要和对应型号变压器的预留安装位完全匹配,安装时要保证侧向导油接口的轴线与外接管路轴线同轴度偏差不超过0.5mm,避免管路安装后产生额外的装配应力。构件的壁厚设计兼顾了强度与轻量化要求,主体壁厚根据不同位置的受力情况做差异化处理,法兰密封面位置壁厚更大,保证螺栓压紧时不会出现形变,流道主体位置在满足耐压要求的前提下适当减薄,降低整体重量的同时也减少了材料消耗。实际应用中,这类构件还需要和变压器的传动摇臂机构做适配,部分场景下会在构件上预留传动杆的穿过空间,
不过这个版本的结构主要承担油路分流功能,没有设置传动过孔,适配的是无励磁调压的中小型电力变压器,安装完成后不需要额外的日常维护,只需要在变压器例行检修时检查法兰连接面的密封情况,确认螺栓没有松动即可。建模过程中需要重点关注各个安装面的形位公差标注,尤其是法兰密封面的平面度、各个接口的同轴度、安装孔的位置度,这些参数直接决定了构件加工完成后能否顺利装配,避免出现安装干涉或者密封失效的问题;内部流道的建模要保证过渡顺滑,不能出现建模残留的尖角或者错位面,否则后续做有限元分析时会出现应力集中的误判,也会影响实际生产时的铸造工艺性,避免铸件出现缩孔、砂眼等缺陷。
