电力配电用块状变阻组件结构设计

项目分类:变压器/电感器 发布时间:2024-08-22 ID:767616
  • 电力配电用块状变阻组件结构设计

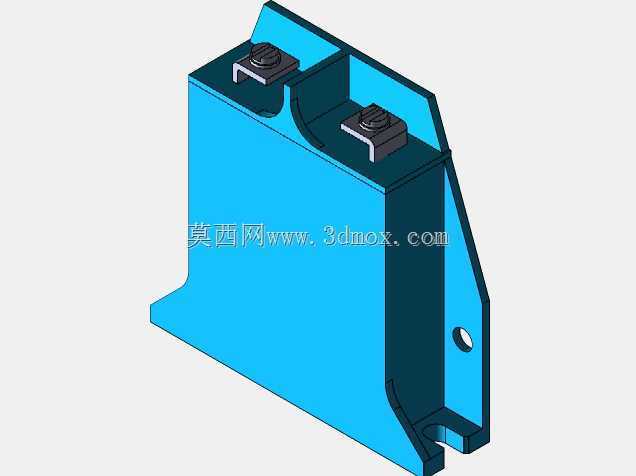

  在工业配电、电力输变配套的电气回路里,这类块状变阻组件常被布置在变压器次级侧的限流、调压支路中,承担回路电流调节、浪涌抑制、负载匹配的实际作用,区别于传统绕线外露的变阻结构,这种一体化块状封装的结构更适配户外柜内、工业设备舱内的紧凑安装场景,能减少粉尘、凝露对变阻核心元件的侵蚀,提升长期运行的稳定性。从结构设计逻辑来看,主体采用蓝色绝缘封装壳体作为承载基体,壳体侧面做了斜切式的加强筋过渡,既可以减少注塑成型时的壁厚不均问题,也能提升壳体的抗冲击性能,避免安装、运维过程中磕碰导致壳体开裂。顶部设置的两个带压接端子的接线位,采用了内嵌式的螺母固定结构,接线时可以直接将导线端子压接后通过螺栓锁紧,不需要额外搭配接线排,

  减少了装配环节的零件数量,端子周围做了凸起的绝缘挡边,能避免接线后不同极性的导线端头距离过近引发的爬电风险。壳体底部延伸出的带安装孔的固定支脚,是结合实际安装场景做的适配设计,支脚位置预留了沉头孔空间,安装时可以采用M4或者M5的螺栓直接固定在安装梁或者电气安装板上,支脚与主体壳体的衔接处做了圆弧过渡,避免应力集中导致支脚断裂,侧面预留的圆形定位孔可以在安装时配合定位销使用,快速找准安装位置,减少装配时的对位调整时间。从安装边界来看,该组件整体为立式块状结构,横向占用空间较小,适合在电气柜内的导轨旁、变压器侧边的空余位置布置,不需要预留太大的操作空间,接线操作都在顶部完成,运维时不需要拆卸主体就能完成接线紧固、检测等操作。

  实际应用中,这类变阻组件常和电力变压器配套使用,在回路投切初期承担限流作用,避免合闸瞬间的大电流冲击后端敏感元件,在负载波动时也能通过自身的电阻特性调整回路参数,保障供电回路的稳定性。设计过程中充分考虑了工业场景的使用需求,壳体采用的绝缘材料具备一定的耐温性能,能适应变阻元件工作时的温升,不会因为长期发热出现壳体变形、绝缘性能下降的问题,顶部的压接端子做了防锈镀层处理,在潮湿的工业环境下也能保持良好的导电性能,减少接触电阻过大引发的发热问题。不同于零散的电阻元件,这种一体化封装的块状结构在装配时不需要额外做绝缘包裹、固定支架设计,直接通过自带的支脚就能完成固定,大幅降低了电气成套厂的装配工时,也减少了现场安装时的出错概率。

  结构上的细节处理也贴合工程实际,比如壳体边缘都做了圆角处理,避免安装运维时划伤操作人员的手部,底部的缺口结构是为了避让安装面上的凸起焊点或者走线,保证安装时壳体能够完全贴合安装面,不会出现悬空导致固定不稳的情况。在三维建模过程中,这类结构需要重点关注安装孔的位置精度、端子的同轴度,以及壳体壁厚的均匀性,避免后续开模或者加工时出现缺陷,同时要预留足够的电气间隙,保证不同带电部位之间的距离符合电气安全规范的要求,适配不同电压等级的配电场景使用。
