碟形结构电机安装固定基座结构设计

　　这套碟形结构的电机安装固定组件，主要面向电力输配场景下的户外配套设备安装需求，适配架空布设、塔装配套的小型动力驱动单元装配场景，在电力变压器配套的风冷驱动、外置调节机构动力安装环节有明确的应用指向。从实际使用场景来看，这类安装结构需要同时兼顾户外工况下的受力均匀性、安装对位便捷性，以及长期外露使用的结构稳定性，避免因安装基座形变导致电机输出轴偏心，进而引发传动部件磨损、设备运行异响等常见工程问题。

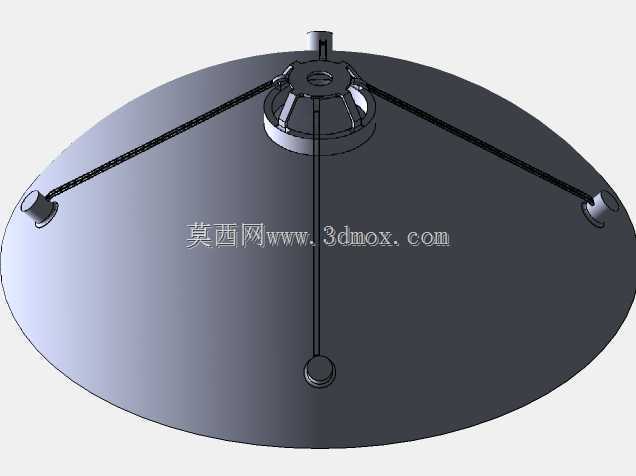

　　从结构功能特性来看，主体采用大直径碟形盘体作为核心承载面，盘体边缘做了圆弧过渡处理，没有尖锐的应力集中棱角，盘体厚度从中心安装位向边缘逐步递减，在保证中心安装区域结构刚度的前提下，尽可能降低整体结构自重，减少配套安装支架的承载负荷。中心位置设置的集成式电机安装位，做了阶梯式沉台结构，沉台表面预留了三个均匀分布的锁紧固定孔位，孔位周边做了局部加厚处理，抵消螺栓锁紧时产生的局部压应力，避免长期使用后孔位周边出现塑性形变。从中心沉台向盘体边缘延伸出三根等角度分布的加强筋，筋条采用窄边矩形截面，既可以提升盘体整体的抗扭刚度，避免盘体受侧向力时出现翘曲变形，又不会过多增加风阻，适配户外高空安装的抗风需求。盘体边缘对应三根加强筋的末端位置，分别设置了嵌入式的连接挂点，挂点采用内凹式结构，不会突出盘体表面，既可以用于盘体自身与外部支架的快速挂装定位，也可以作为附属线缆、拉索的固定点位。中心沉台顶部预留的轴向伸出接口，可适配电机输出轴的防护套安装，避免雨水、扬尘顺着轴缝进入电机内部，提升户外使用的防护能力。盘体表面靠近下侧的位置设置了一个圆形定位凸点，可作为安装时的对位标记，方便现场施工时快速找准安装角度，减少高空作业的对位调整时间。

　　在设计思路上，这套结构优先考虑了安装边界的适配性，整体外轮廓为正圆形，最大外径尺寸控制在适配常规小型电力配套设备的安装间距范围内，不会与周边的绝缘子、接线端子等部件产生空间干涉；中心安装位的沉台深度经过匹配计算，可保证电机装入后，电机端面与沉台表面完全贴合，没有悬空间隙，避免螺栓锁紧后电机壳体受不均匀应力出现开裂。安装孔位的位置度公差按照机械装配IT7级精度控制，可保证电机装入后输出轴的同轴度满足传动要求，无需额外做调整垫片补偿。所有结构的转角位置都做了R2以上的圆角处理，既可以减少加工时的应力集中，也能避免现场安装时尖锐边角划伤施工人员。从安装流程的适配性来看，这套结构可以先通过边缘的三个挂点临时挂装在预设的支架上，无需施工人员全程托举，再逐一锁紧固定螺栓，大幅降低高空安装的作业难度。盘体的碟形曲面设计还可以起到一定的导水作用，落在盘体表面的雨水会顺着曲面流向边缘排出，不会在中心安装位区域积水，减少连接部位的锈蚀风险。

　　在实际选型适配时，需要注意安装面的平面度要求，配套支架的安装面平面度误差需控制在0.2mm以内，避免盘体安装后受强制外力产生形变；三根加强筋的位置需要避开支架的横梁结构，保证盘体背面与支架之间留有足够的通风间隙，帮助电机运行时的热量散发。中心安装位的固定螺栓需要采用防松锁紧结构，适配户外工况下的振动载荷，避免长期运行后螺栓松动。这套结构的受力路径设计清晰，电机运行时产生的径向载荷通过中心沉台传递到三根加强筋，再均匀分散到整个碟形盘体，最终通过边缘的三个连接点传递到外部支架，载荷传递路径没有突变区域，可有效降低局部应力集中导致的结构失效风险，适配长期户外无人值守的设备运行场景。
