L型直角带孔钣金安装固定支架

项目分类:通用五金配件 发布时间:2024-08-22 ID:767645
  • L型直角带孔钣金安装固定支架

  在低压配电柜体内部的元器件安装场景中,这类L型直角折弯支架是极为常用的连接固定构件,日常做变压器周边辅件安装、小型电气元件的侧装固定时,经常会用到这类结构件来完成不同安装面之间的转接。很多时候现场安装会遇到安装基准面呈90度垂直分布的情况,比如柜体内侧的竖向安装梁和横向走线槽的侧边需要固定小型接线端子排、温度传感器或者接地铜排时,直接在两个垂直面上打孔固定往往会受限于操作空间,螺栓无法顺利穿入拧紧,这时候这类直角支架就能作为过渡连接件,先将支架的一个面固定在基准安装面上,再把待安装的元器件固定在支架的另一个垂直面上,大幅降低现场安装的操作难度。

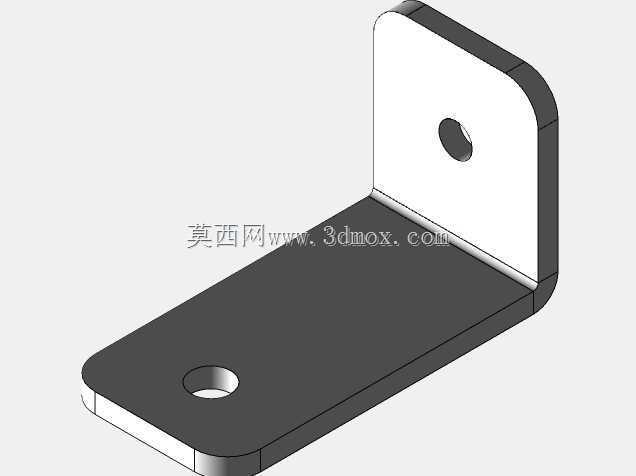

  从结构设计逻辑来看,这个支架采用等厚钣金折弯成型,两个互相垂直的安装臂长度并不一致,较长的水平臂主要承担承载作用,用来承托待安装的元器件重量,较短的垂直臂则用来和竖向基准面完成固定,折弯处做了圆角过渡处理,避免折弯时应力集中导致钣金开裂,同时也能消除安装过程中的锐边割手风险。两个安装臂上各开设了一个圆形安装通孔,孔位的位置避开了折弯圆角区域,保证螺栓穿入后螺母或者螺栓头有足够的贴合面,不会因为靠近折弯处的曲面导致压合不紧,出现固定松动的问题。

  做这类钣金件的三维建模时,首先要确定板材的厚度,根据实际承载需求选择对应厚度的冷轧钢板,通常这类小型固定支架选用1.5mm到2mm厚度的板材即可满足常规电气元件的安装承重要求,建模时需要提前预留折弯系数,避免展开下料时尺寸出现偏差,导致折弯后两个臂的安装孔位和现场基准孔对不上。安装孔的直径要比选用的固定螺栓大0.5mm到1mm,给安装时的位置微调留出余量,毕竟现场安装的基准孔难免存在小范围的位置误差,预留间隙能避免出现孔位错位无法装配的问题。

  从安装边界来看,支架的垂直臂安装面完全贴合竖向基准面时,水平臂的上表面会和竖向基准面呈严格的90度垂直状态,能保证安装在水平臂上的元器件保持水平姿态,不会出现倾斜。支架的所有外边缘都做了倒角处理,没有尖锐的飞边毛刺,符合电气柜内部安装件的安全要求。另外这种折弯结构的支架相比焊接式的直角支架,生产效率更高,只需要通过数控冲床下料、数控折弯机折弯两道核心工序就能完成加工,不需要后续的焊接打磨处理,表面做喷塑或者镀锌处理后就能具备不错的防锈能力,适合在柜体内部这种相对干燥的环境下长期使用。

  实际选型使用时,需要根据待固定元器件的重量来校核支架的承重能力,当承载重量较大时,可以适当增加板材厚度,或者在两个安装臂之间增加三角加强筋来提升结构刚性,避免长期承重后支架出现折弯角度变形,导致元器件安装位置偏移。如果是用于有振动的设备内部安装,还可以在支架和安装面之间增加橡胶减震垫,降低振动传递到元器件上的幅度,提升元器件的运行稳定性。这类支架的结构虽然简单,但是在电气安装、小型设备组装、工装夹具搭建等场景中都有极高的使用频率,合理设计孔位和折弯尺寸,能大幅提升装配效率,减少现场安装的调整工作量。
