M8规格开槽城堡式六角锁紧螺母

　　在电力输配设备、振动工况机械连接场景中，普通六角螺母极易因持续交变载荷出现螺纹副松脱，引发连接失效风险，城堡式开槽螺母正是针对这类防松需求设计的专用紧固件，本次涉及的M8规格产品，是小尺寸连接点位常用的防松锁紧元件。

　　从实际应用场景来看，这类螺母常配套螺栓、开口销使用，在变压器接线端子紧固、小型电机端盖固定、低压配电柜体连接件、频繁启停的小型传动机构连杆点位都能见到它的身影，区别于普通尼龙圈锁紧螺母，它的防松结构为纯机械形式，不存在高温下尼龙圈老化失效、低温下材质脆化的问题，能在-40℃到120℃的常规工业环境下保持稳定的锁紧性能，尤其适合户外露天布置的电力设备连接点位，避免长期风吹日晒、温度交变带来的防松元件失效问题。

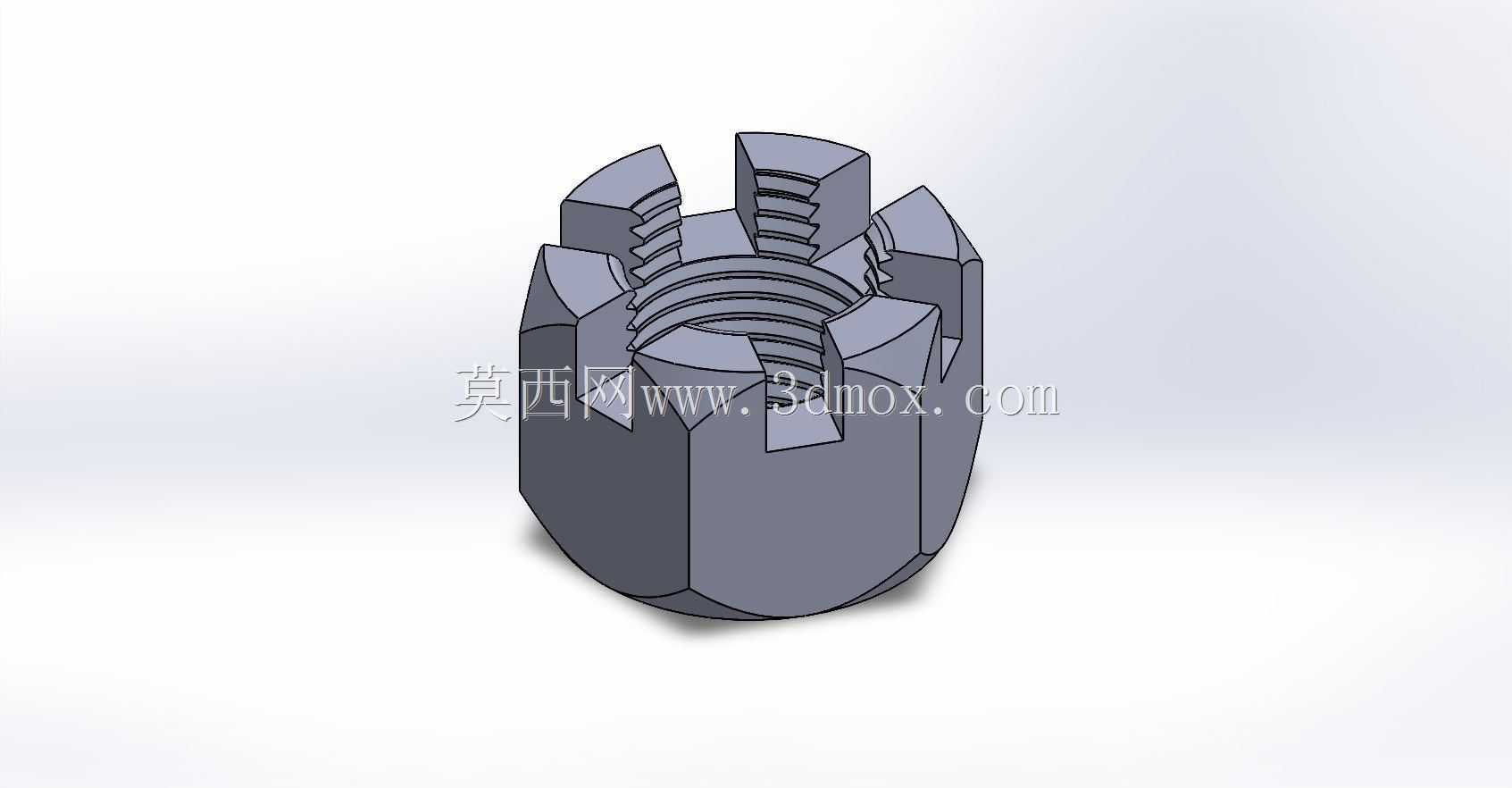

　　产品的功能特性完全围绕机械防松逻辑设计，螺母主体为六角外形，保留了普通六角螺母的扳手适配性，普通开口扳手、套筒扳手均可完成拧紧作业，不需要配套专用工装；螺母顶端均匀分布六道开槽，开槽位置与内螺纹的轴线方向平行，当螺母在配套螺栓上拧紧到预设扭矩后，可将开槽对准螺栓杆部预制的径向销孔，穿入开口销后将销尾掰开卡入开槽内，就能完全限制螺母与螺栓的相对转动，哪怕承受持续的振动、冲击载荷，螺母也不会出现回转松脱，连接可靠性远高于摩擦式防松结构。

　　从设计思路层面拆解，这款螺母的结构参数完全匹配公制M8粗牙螺纹的连接需求，内螺纹公差采用6H级通用公差，能适配市面上绝大多数8.8级及以下强度等级的M8外螺纹件，不需要定制配套螺栓；六角对边尺寸遵循标准紧固件的尺寸规范，和普通M8六角螺母的对边尺寸一致，现场安装时不需要更换现有扳手工具，降低现场装配的工具适配成本；顶端开槽的宽度略大于标准M8配套开口销的直径，既保证开口销能顺利穿入，又不会因为开槽间隙过大导致螺母存在多余的回转旷量，开槽的深度经过计算，既保证开口销穿入后有足够的卡接限位长度，又不会因为开槽过深削弱螺母顶部的结构强度，避免拧紧过程中出现槽口开裂的问题。

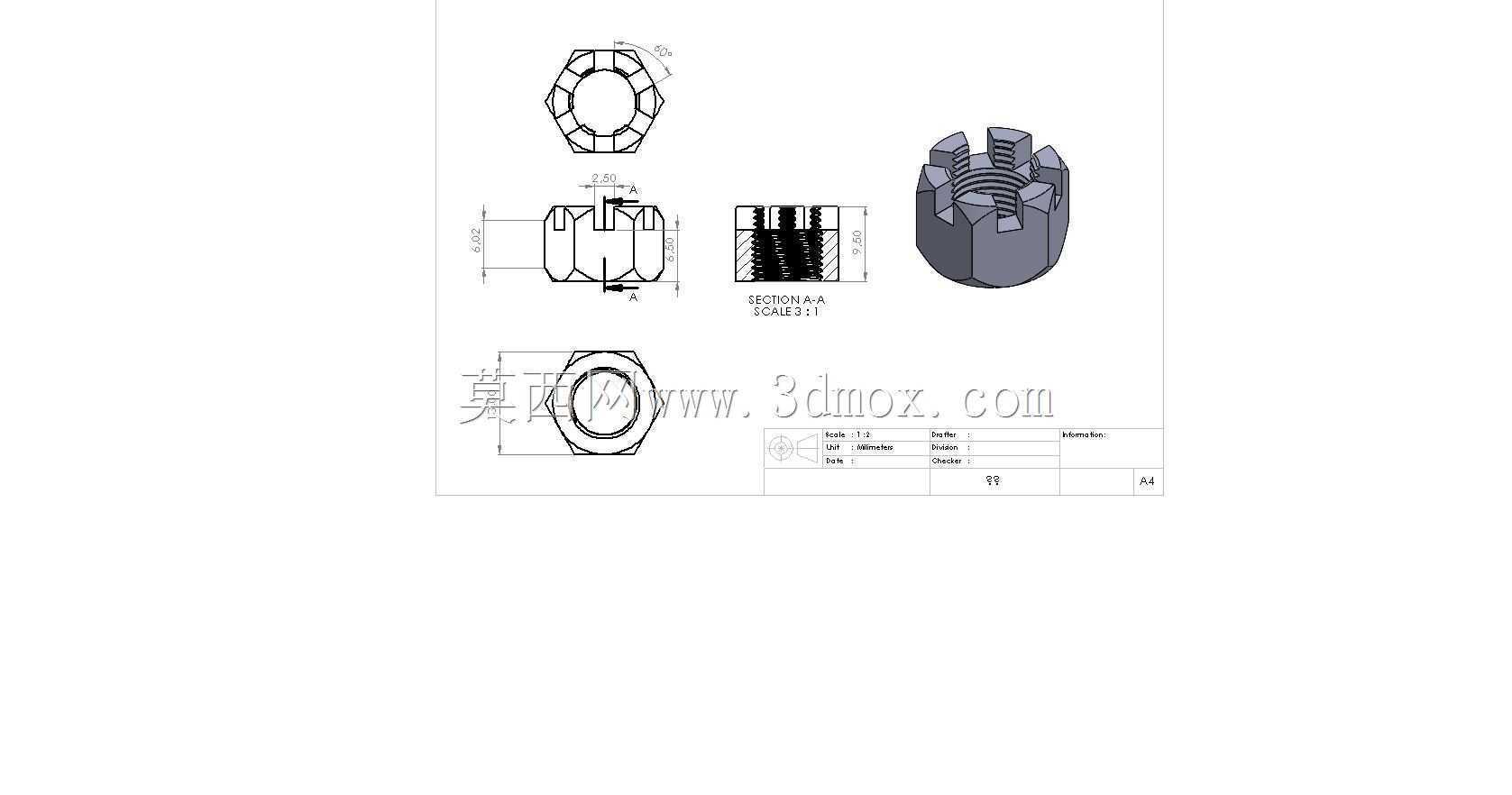

　　外形尺寸与安装边界方面，这款螺母总高度为9.5mm，螺纹公称直径8mm，六角部分最大外径13mm，设计选型时需要预留足够的安装空间：扳手操作空间需要满足对边13mm六角件的转动需求，螺母顶端需要预留至少3mm的空间用于开口销的穿入与掰开操作，螺栓端部需要伸出螺母顶面至少2mm，保证销孔位置能完全落在开槽的高度范围内，避免出现销孔被螺母螺纹段遮挡、无法穿入开口销的问题。在装配工艺上，需要先将螺母拧紧到工艺要求的扭矩值，再微调螺母角度让开槽对准螺栓销孔，禁止为了对准销孔反向拧松螺母，否则会导致螺纹副预紧力不足，影响连接刚性；穿入开口销后需要将两个销尾分别向两侧掰开，一个贴紧螺栓端面，一个卡入相邻的开槽侧面，避免开口销在振动中脱出。

　　和同规格的普通六角螺母相比，这款城堡螺母虽然增加了开槽结构与开口销配套工序，但在振动工况下的防松寿命能提升数倍，尤其适合无法定期复紧螺栓的户外设备、长期运行无需拆解的固定连接点位，在电力变压器的高低压接线柱固定场景中，这类螺母能避免接线端子因螺母松脱出现接触电阻过大、发热烧蚀的问题，是小规格螺纹防松连接里可靠性极高的方案。建模过程中需要注意内螺纹的收尾段与开槽位置的干涉检查，避免开槽切到螺纹有效啮合段，导致螺纹啮合齿数不足，影响连接的承载能力；六角的棱边需要做微小的倒角处理，既去除加工毛刺，也能避免装配时划伤操作人员，顶端开槽的根部需要做小圆角过渡，降低应力集中系数，避免拧紧时槽根位置出现应力开裂。
